Cégünk látja el az Orbitalum és a E.H. Wachs magyarországi képviseletét, illetve a forgalmazott gépek magyarországi szervizét.

A fémcsövek daraboláshoz, illetve a csővégek megmunkálásához – hegesztési varratgyök előkészítéséhez és homlokfelület síkra munkálásához kínáljuk a képviselt cégek gépeit.
A termékek között megtalálhatók műhelygépek és külső munkaterületen használható berendezések, szerkezeti és magasan ötvözött acélcsövekhez, 0,8 – 63 mm falvastágság- és 6 – 3000 mm átmérőtartományban.

Csődarabolás

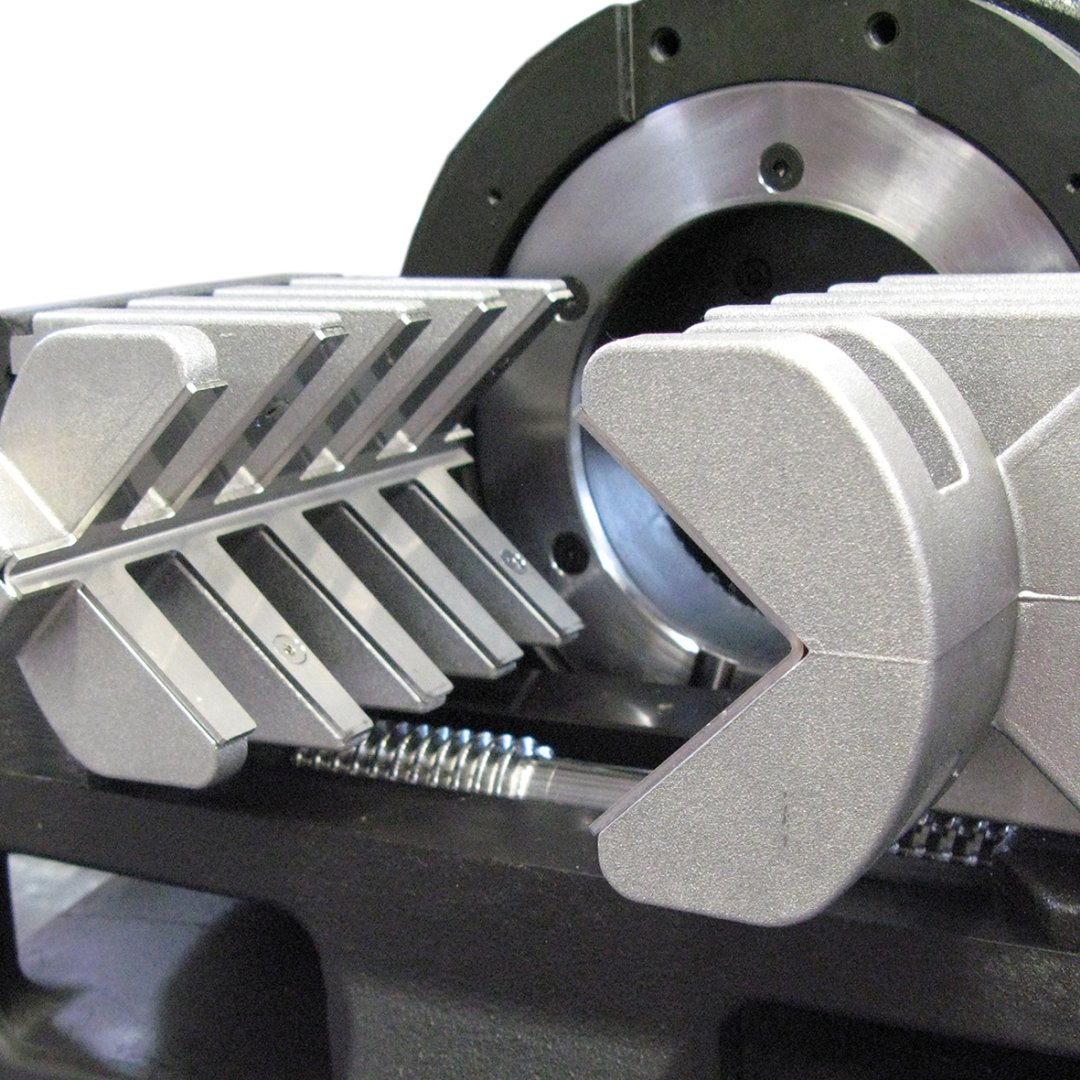

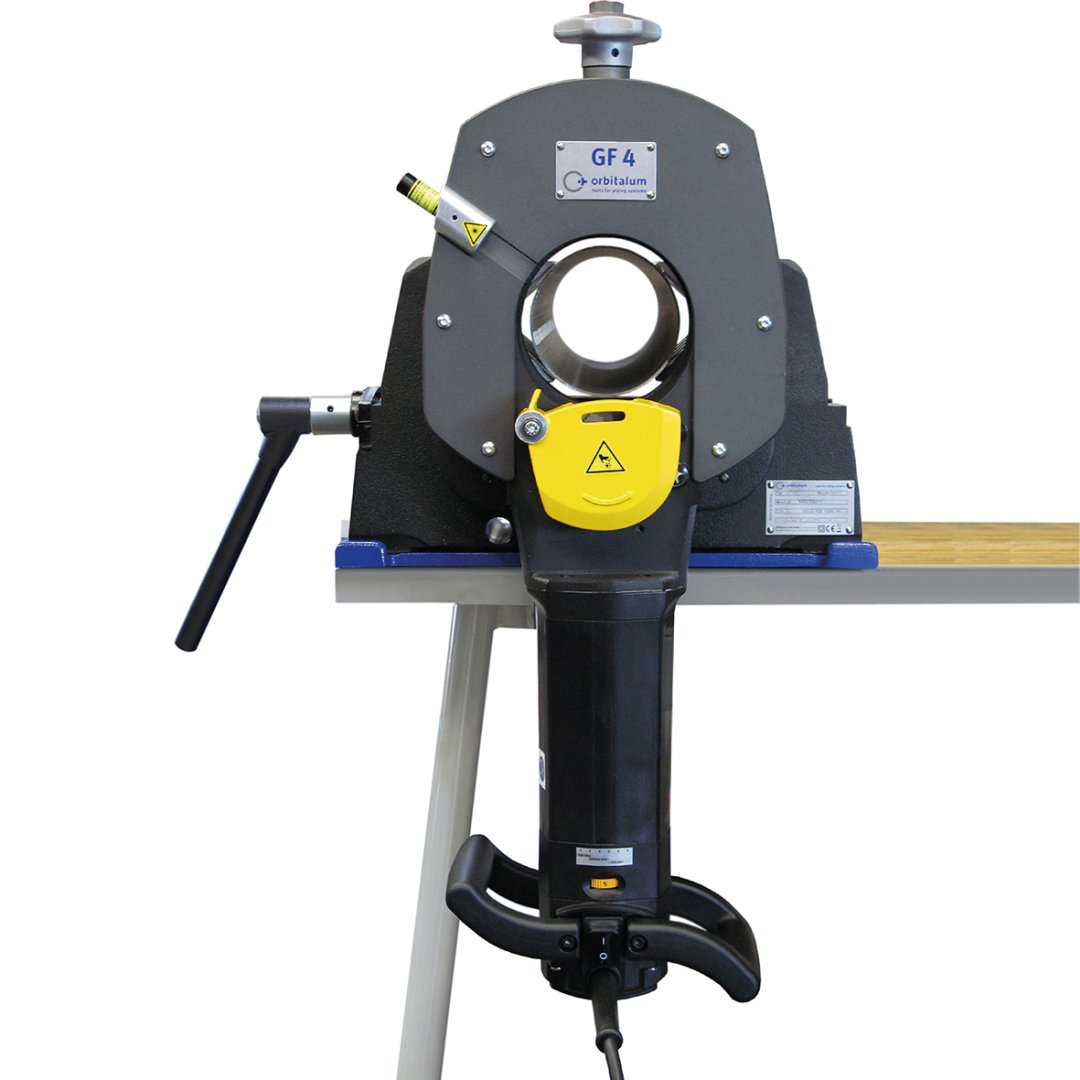

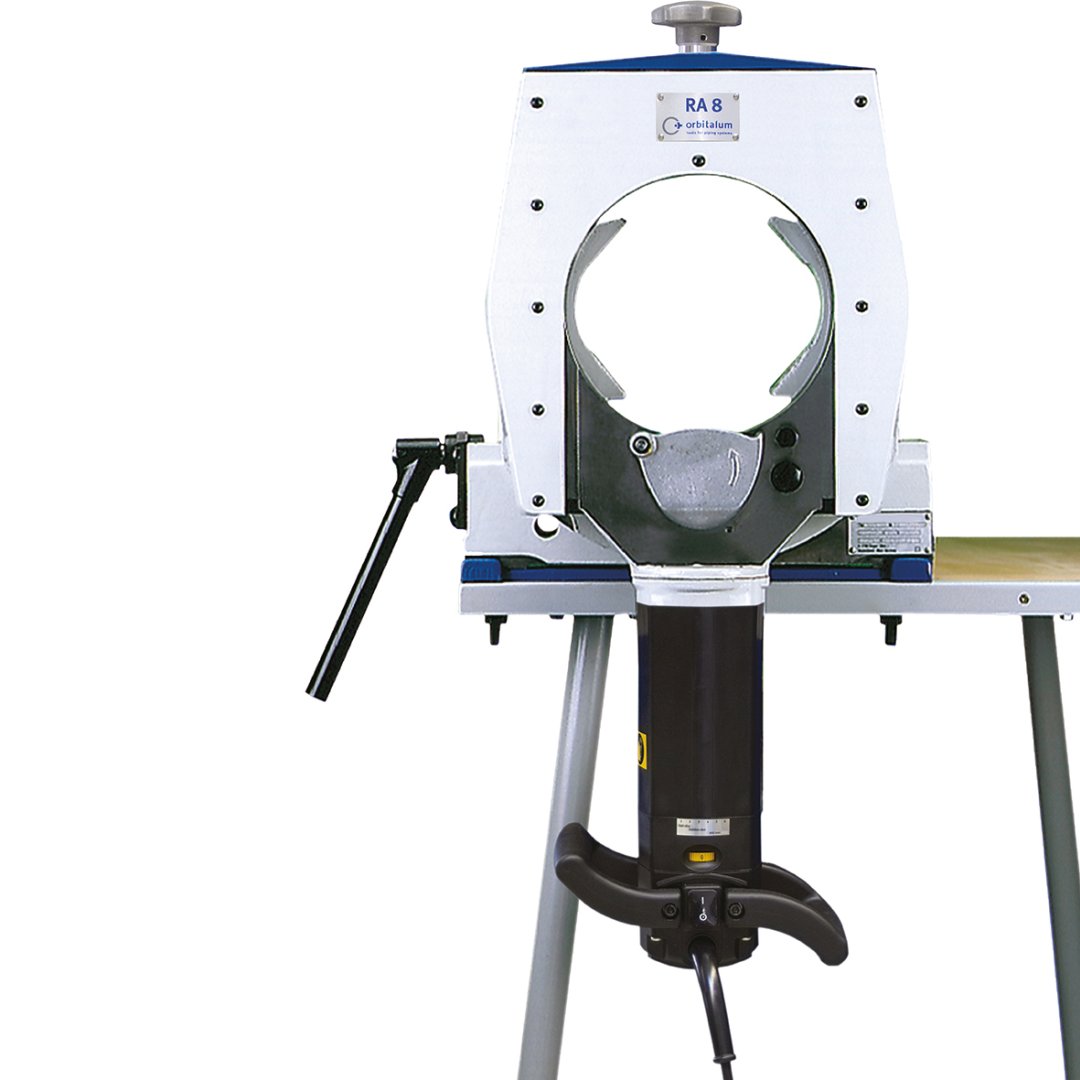

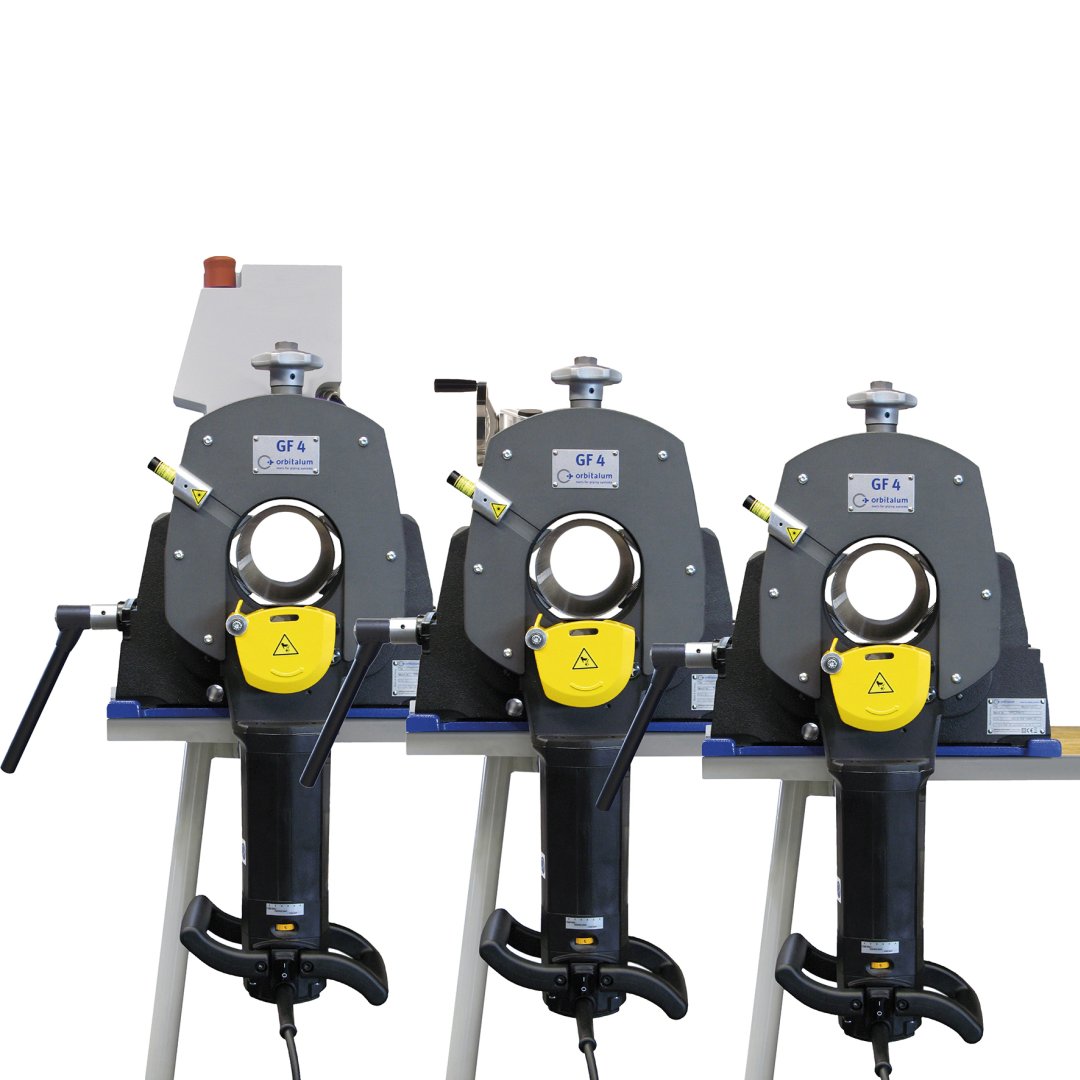

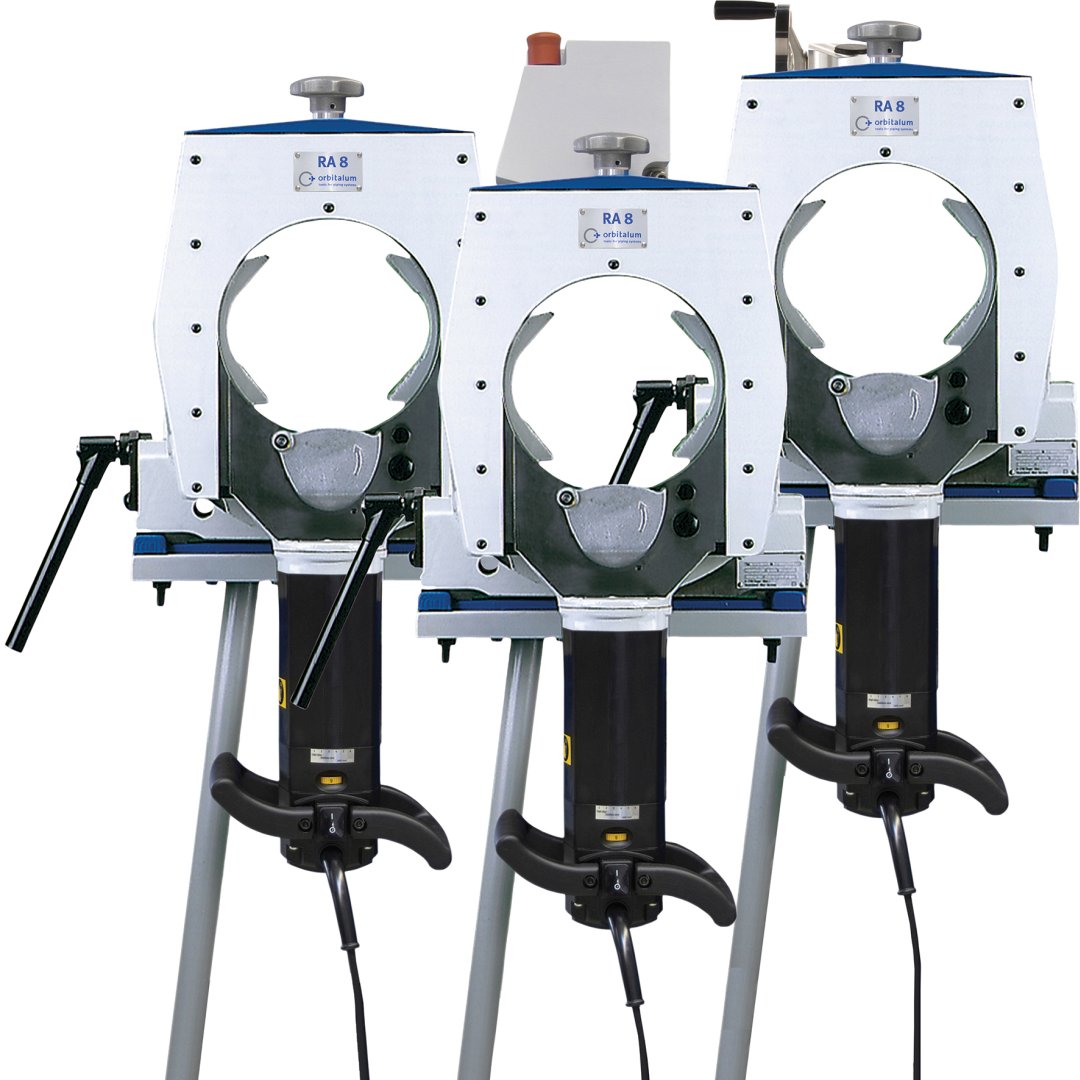

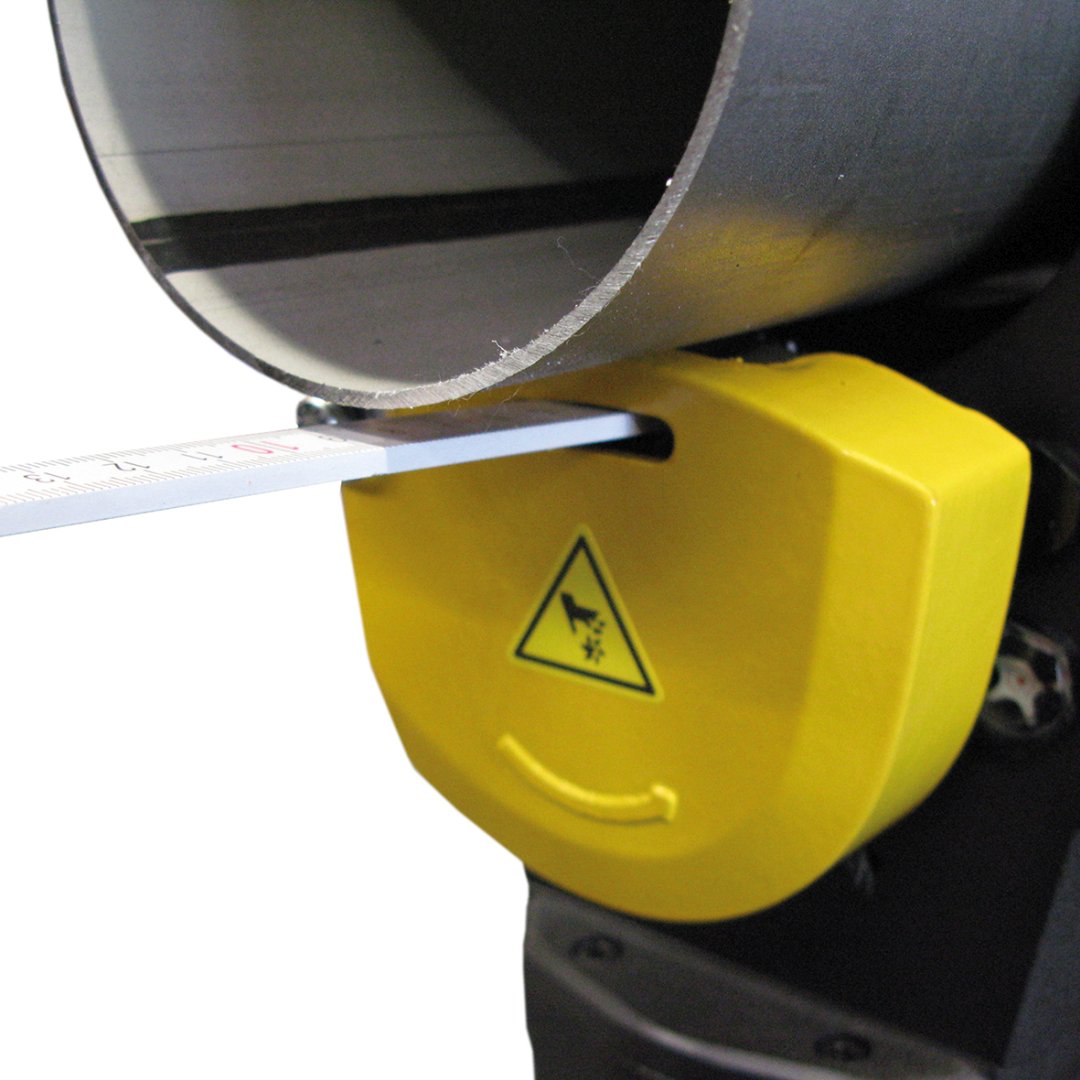

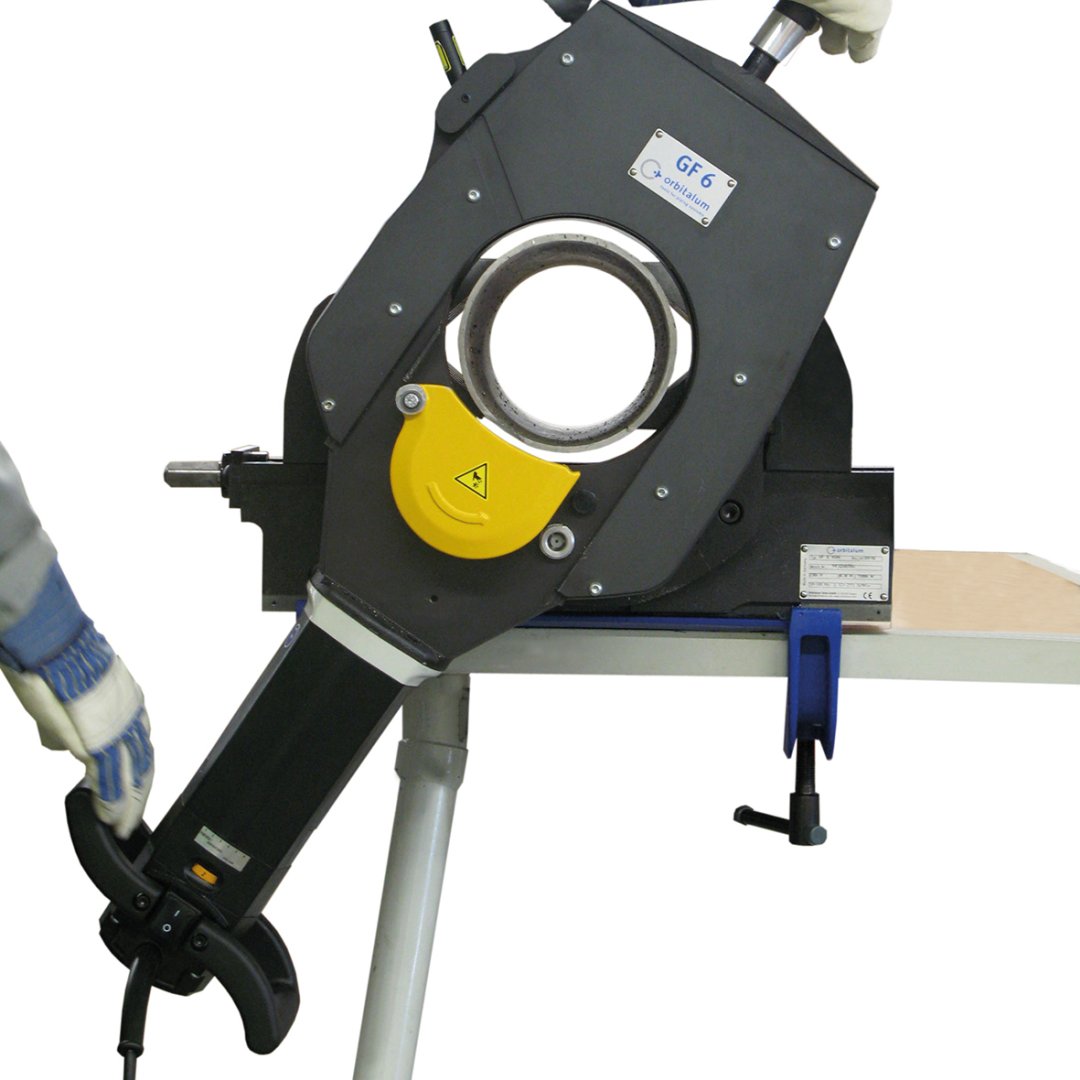

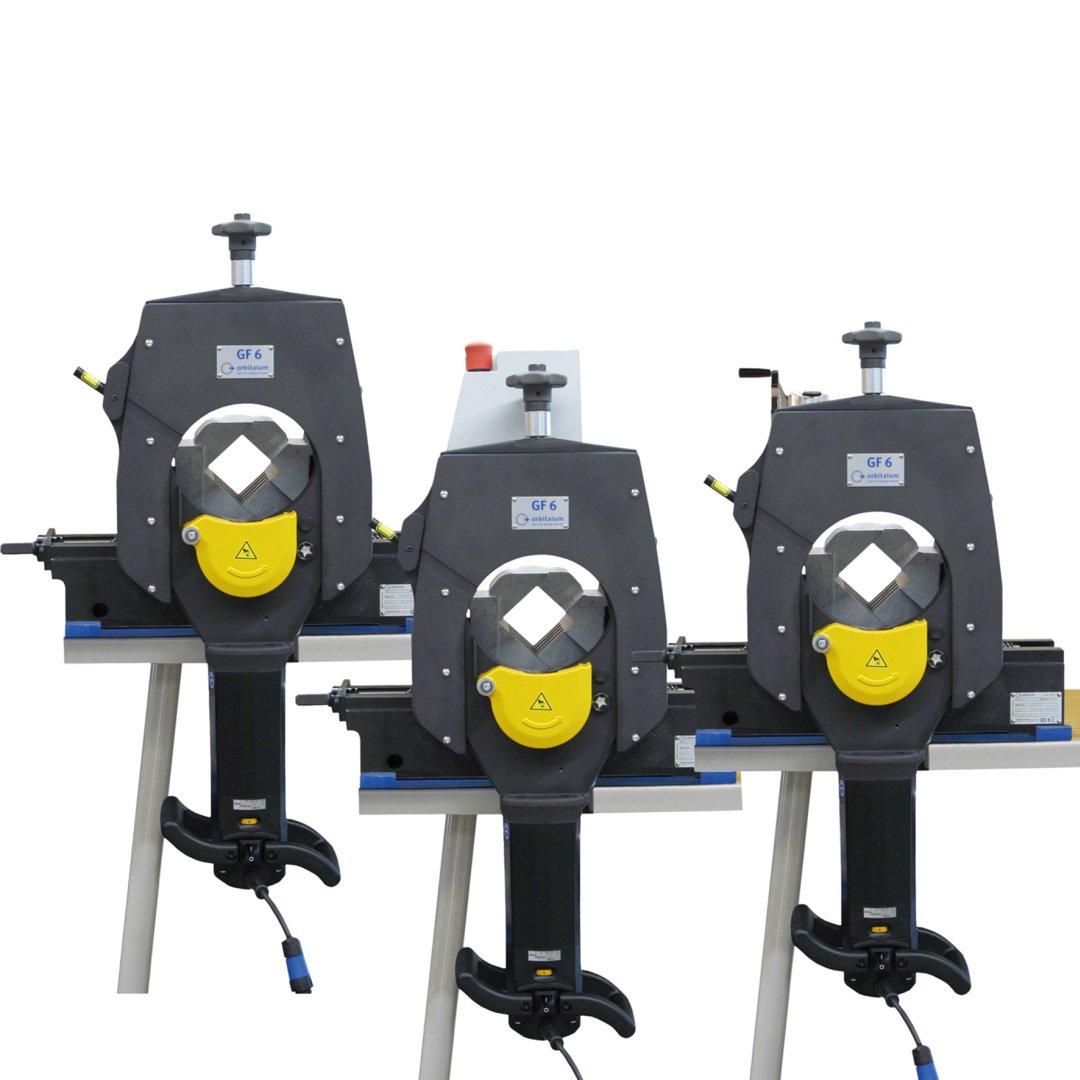

GF és RA széria

A GF és RA csődarabolók több, mint 40 éve megbízható berendezései az ipari csővezeték építéseknek. Merőleges és sorjamentes vágások, tökéletes előkészítés az automata orbitális hegeszéshez.

A GF és RA csőfűrészek gépek főbb jellemzői:

Merőleges, sorjamentes hidegvágás
Deformációmentes megfogás
Vágás és leélezés egy lépésben
Optimális előkészítés orbitális hegesztéshez
Költséghatékonyság, termelékenység növelés
Állítható sebességtartomány
Széles feldolgozható anyag tartomány
Automata/manuális meghajtó modul

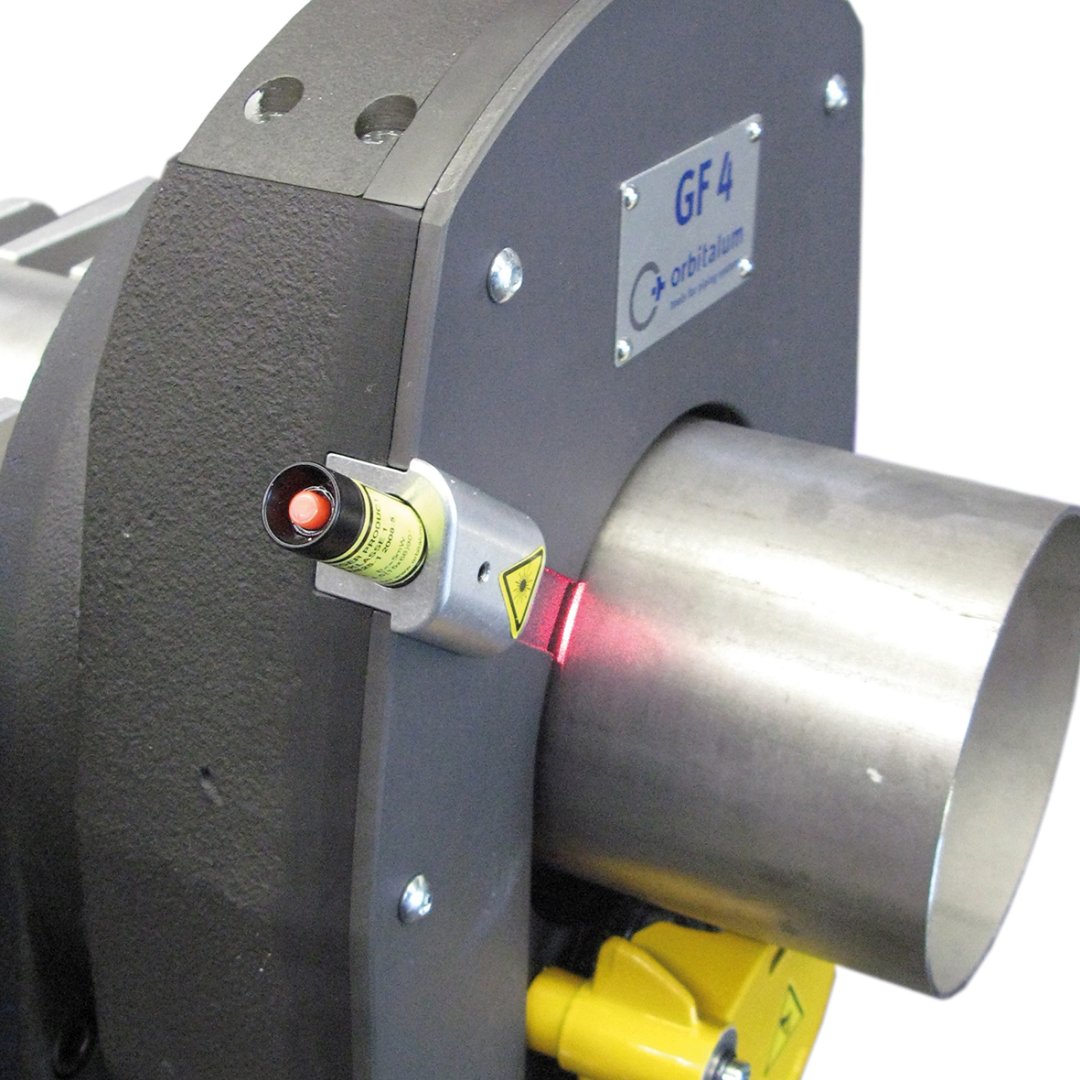

Lézerirányzék a vágás pont jelölésére (GF gépek esetén)

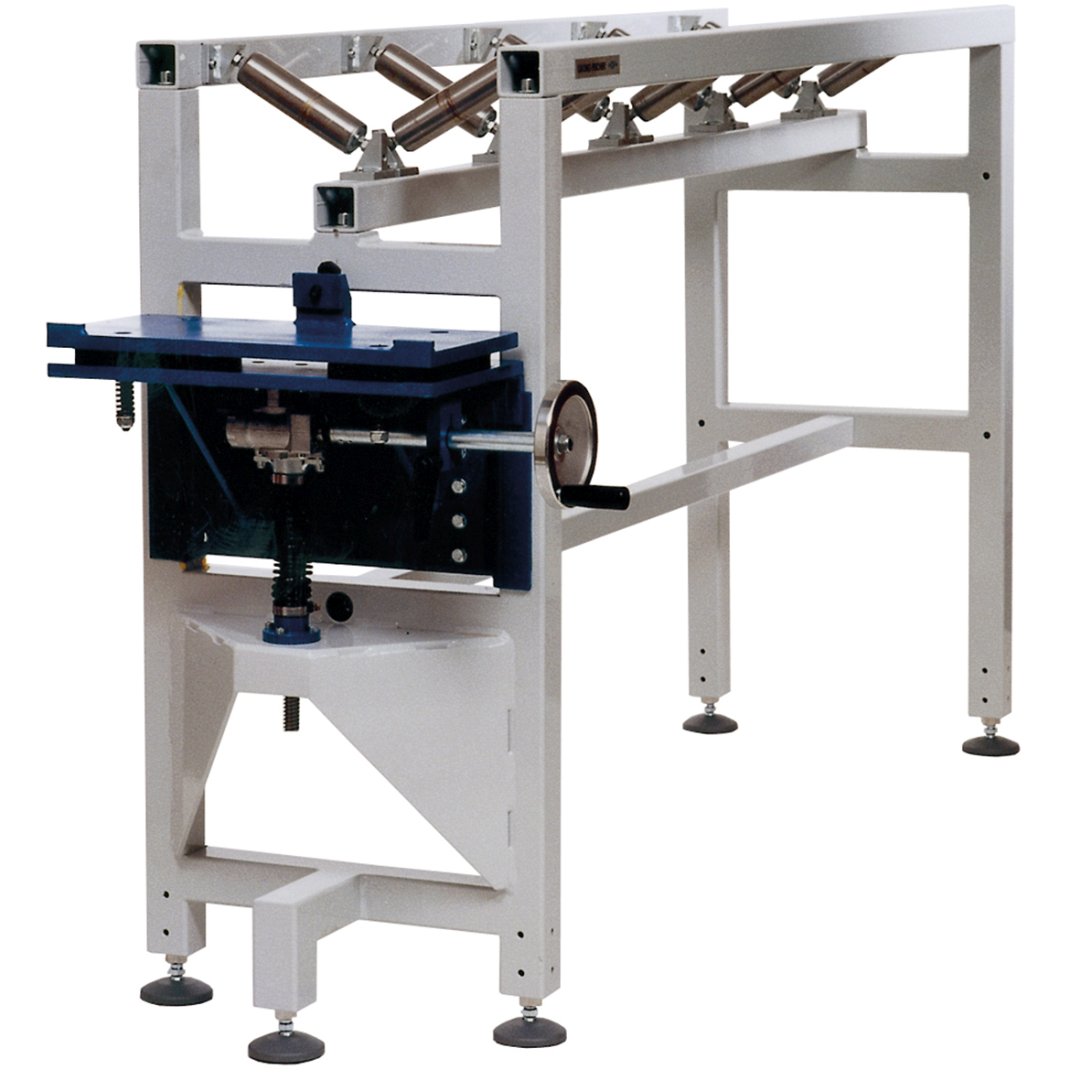

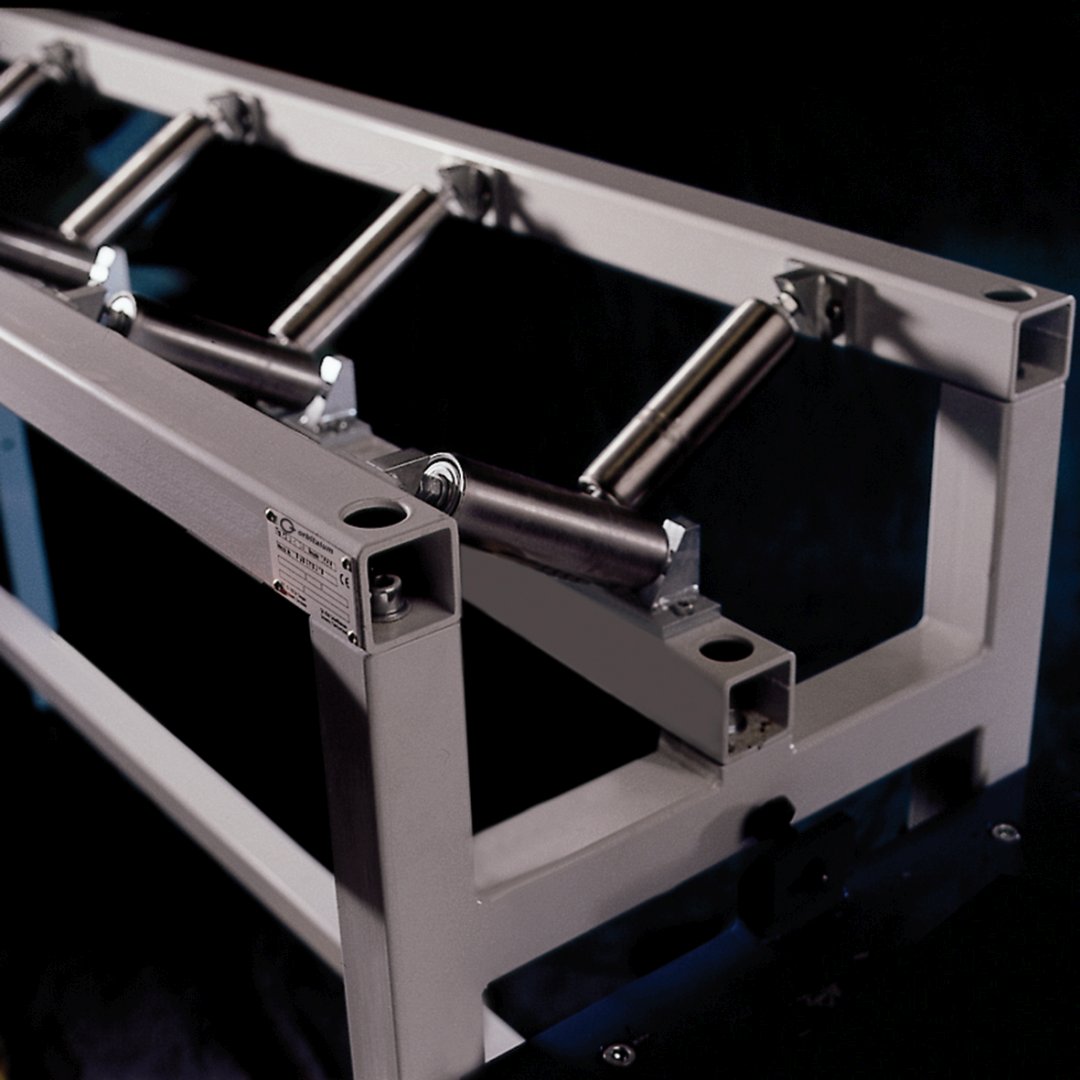

Görgős csőállvány

	GF 4	GF 6	RA 8	RA 12
Átmérő-tartomány [mm]	12 – 120	12 – 120	114 – 230	157 – 325
Falvastagság [mm]	1 – 9	1,5 – 15	2 – 10	2 – 10

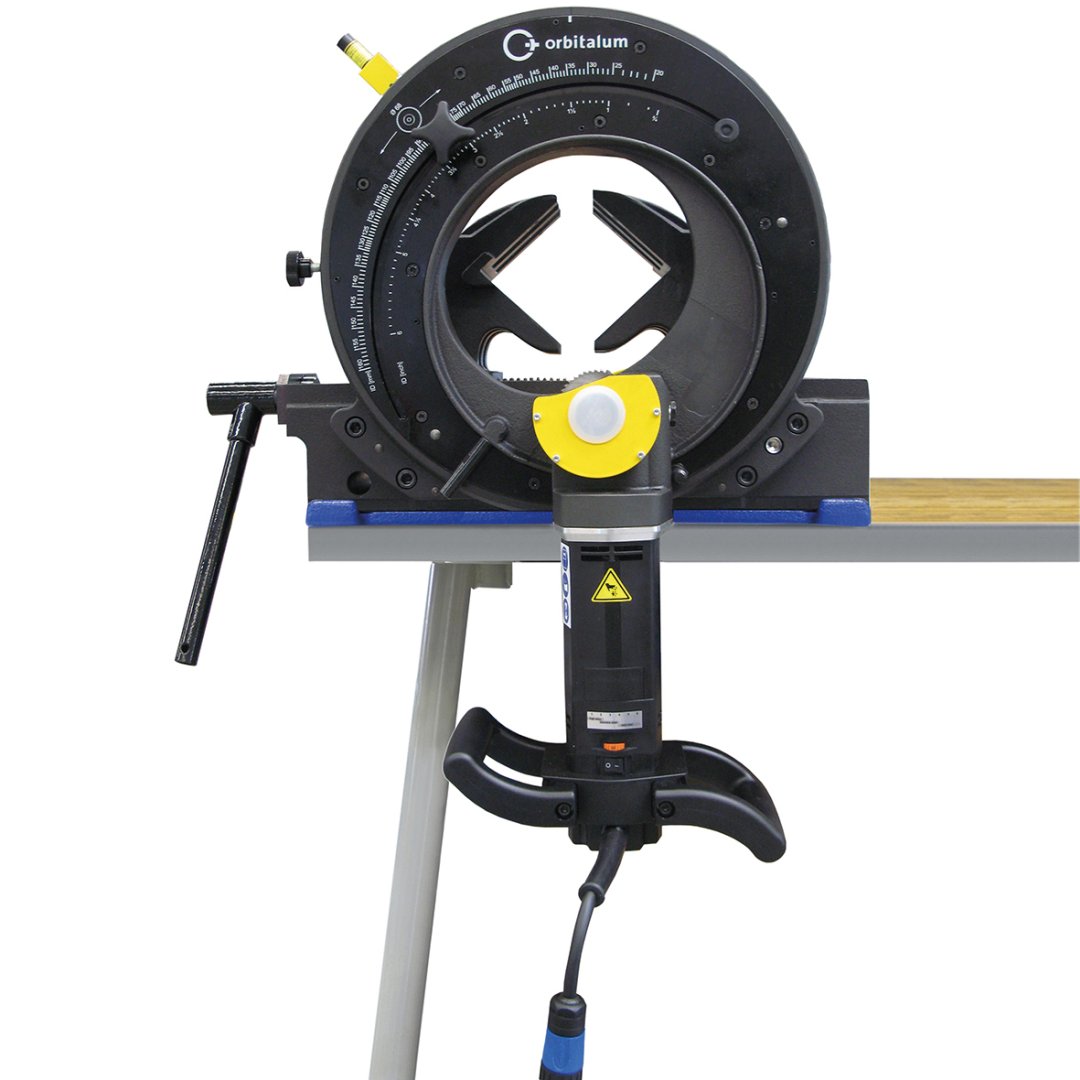

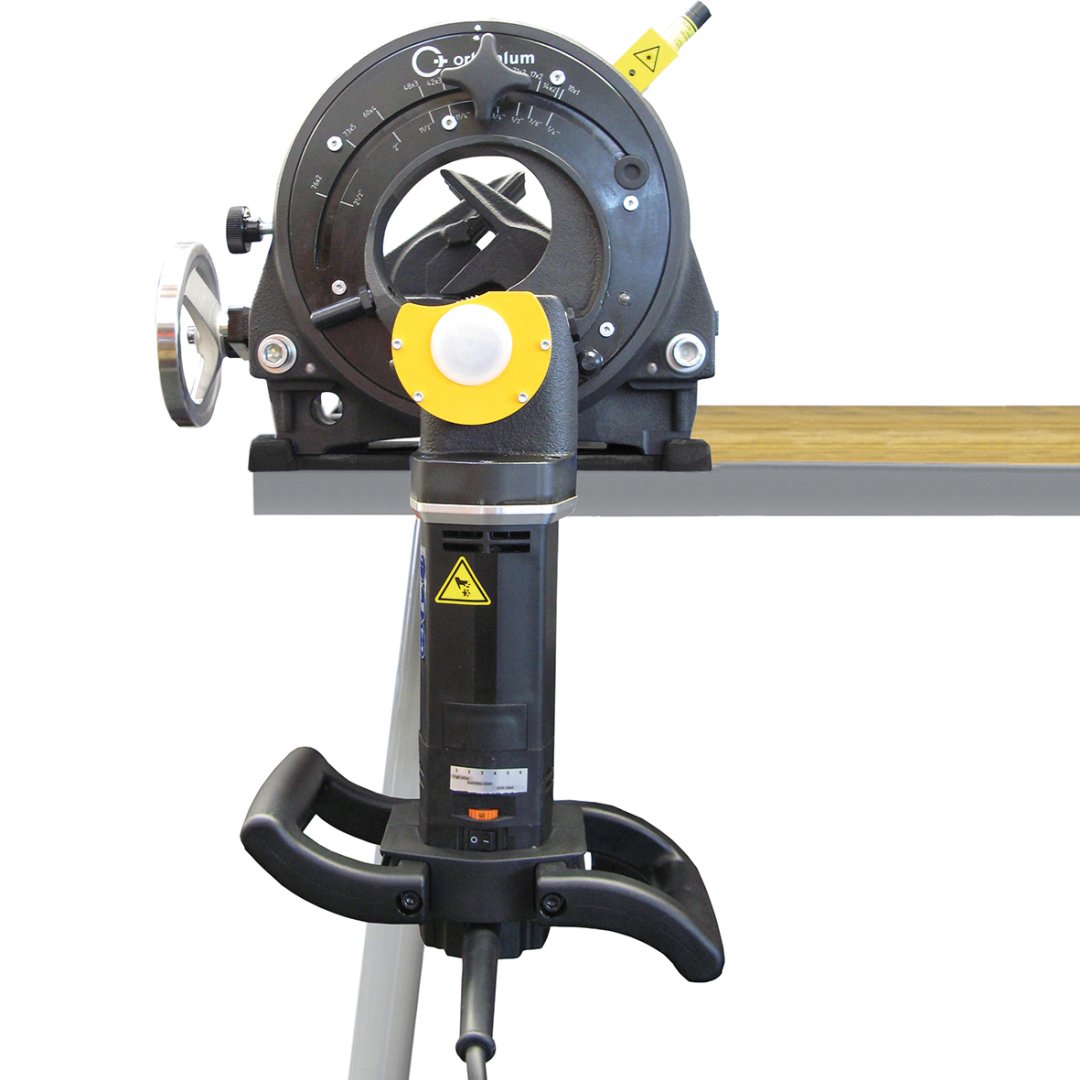

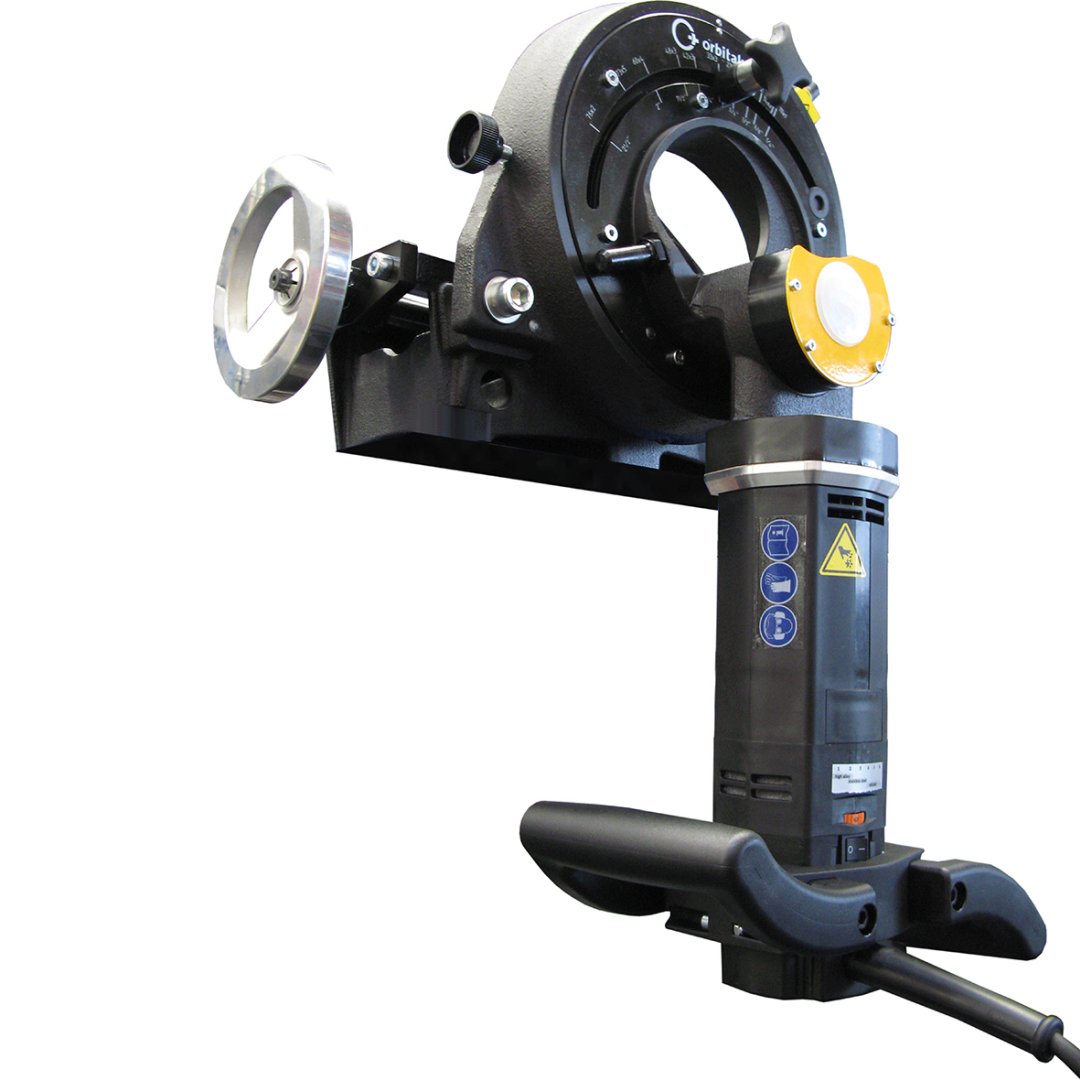

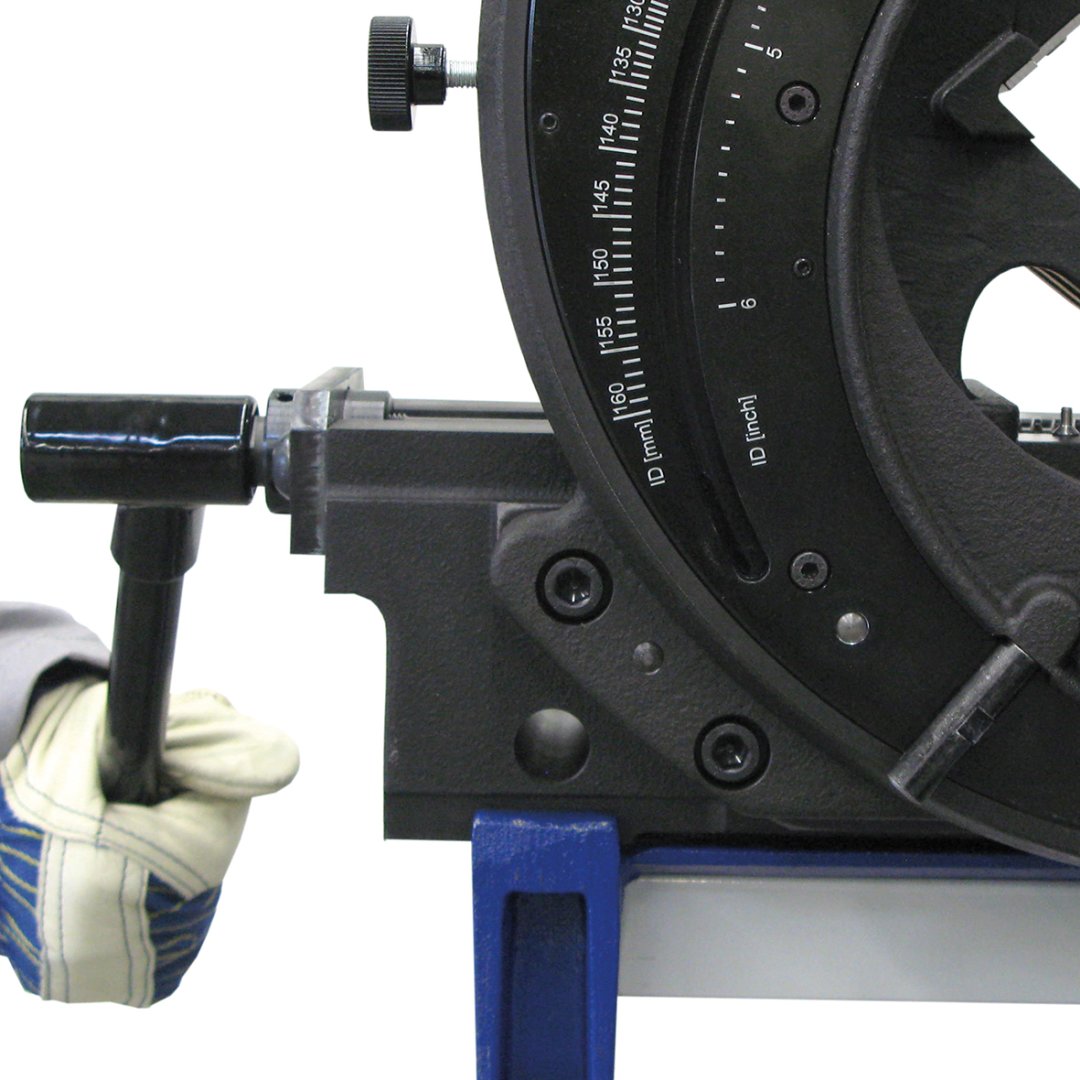

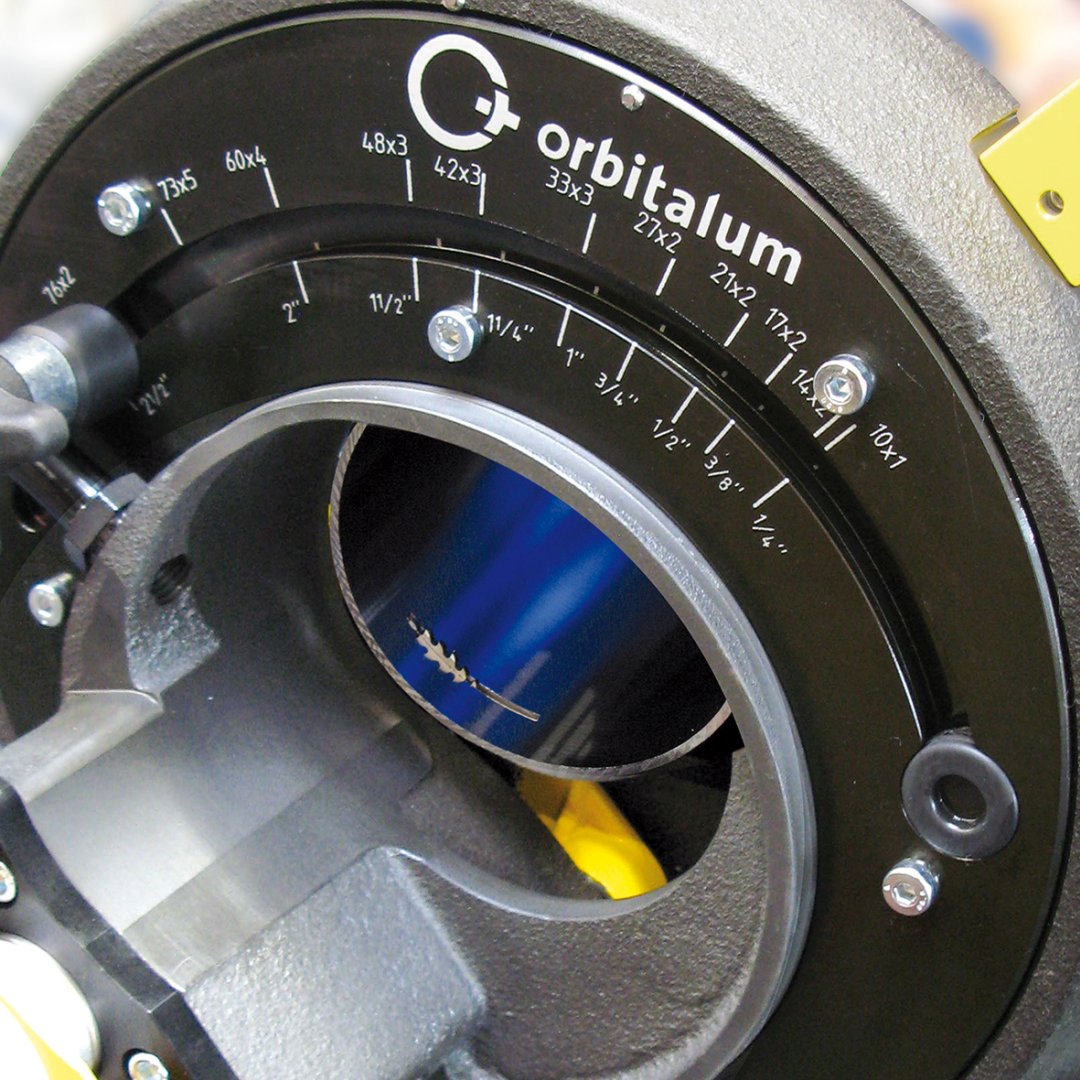

GFX széria

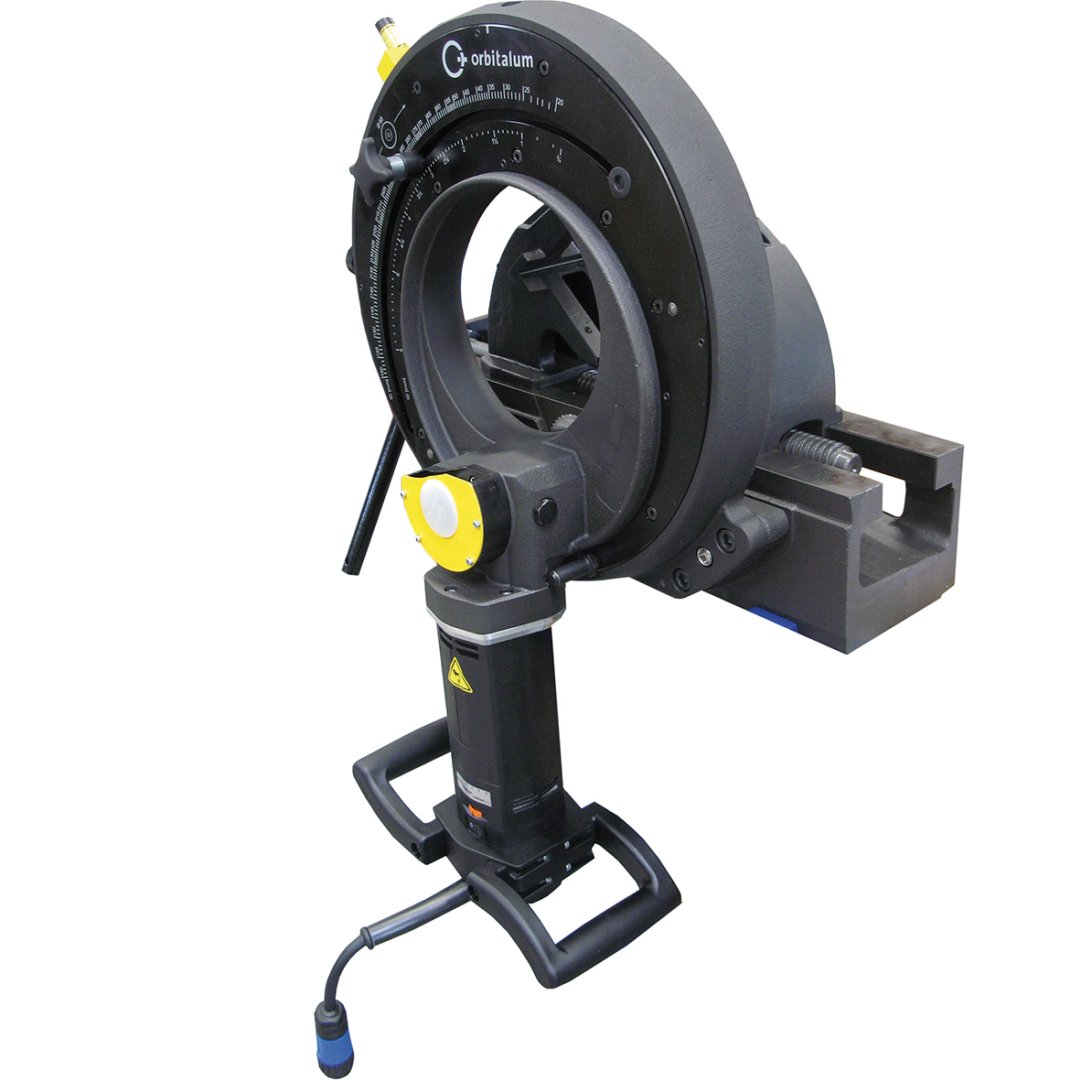

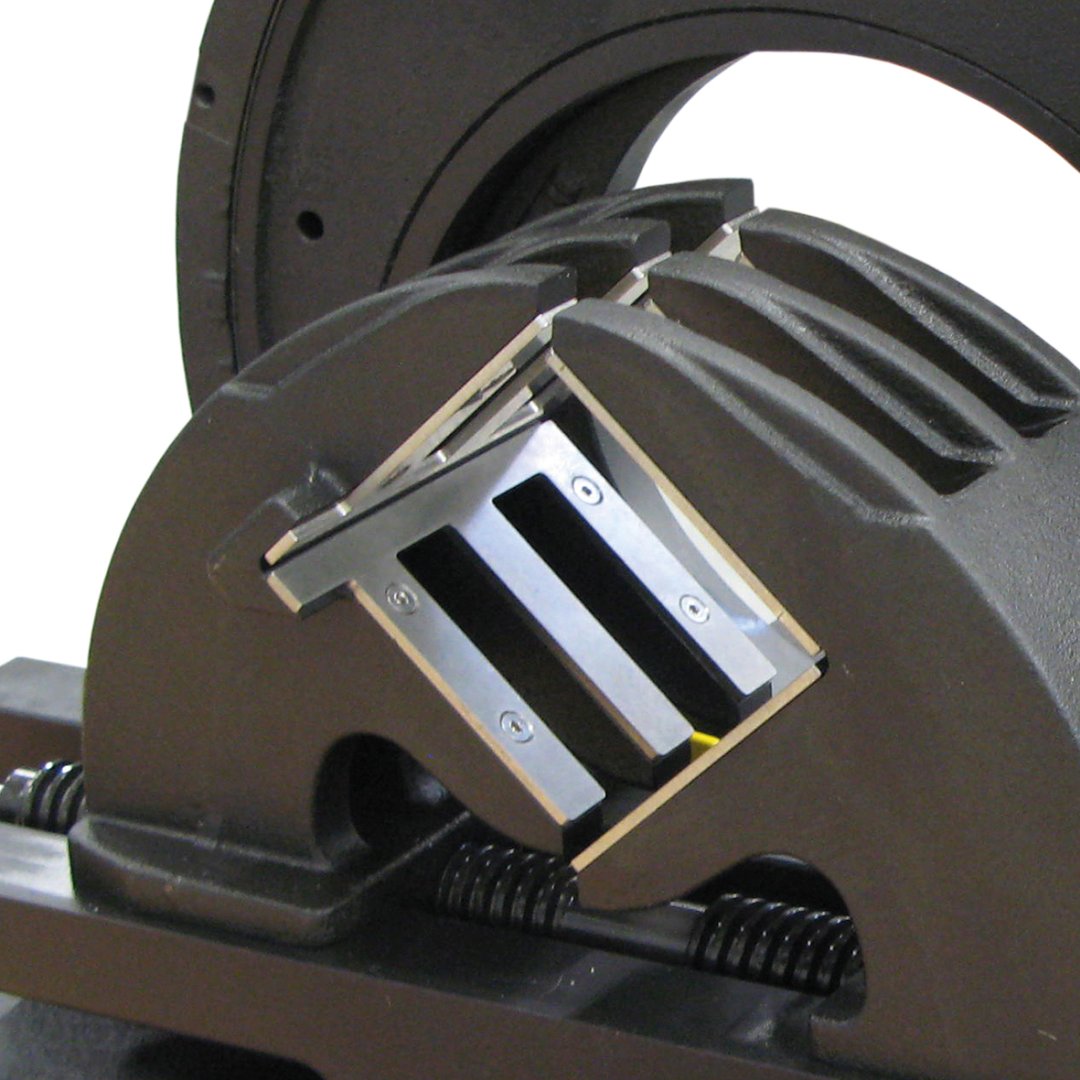

Innovatív csőfűrészek az Orbitalum Toolstól, melyek kiválóan alkalmasak a vékonyfalú (akár rozsdamentes) csövek és ívek darabolásához és leélezéséhez. Tökéletes előkészítés az orbitális hegesztéshez. Könnyű használat, erőteljes és kompakt, alacsony tömeg mellett.

A GFX csőfűrészek főbb jellemzői:

Merőleges, sorjamentes hidegvágás
Deformációmentes megfogás vékonyfalú csövek esetén is
Vágás és leélezés egy lépésben
Alacsony karbantartás igényű
Optimális előkészítés orbitális hegesztéshez
Termelékenység növelés
Állítható sebességtartomány
Lézerirányzék a vágás pont jelölésére

	GFX 3.0	GFX 6.6
Átmérő-tartomány [mm]	6 – 78	21,3 – 168,3
Falvastagság [mm]	0,8 – 7	0,8 – 7

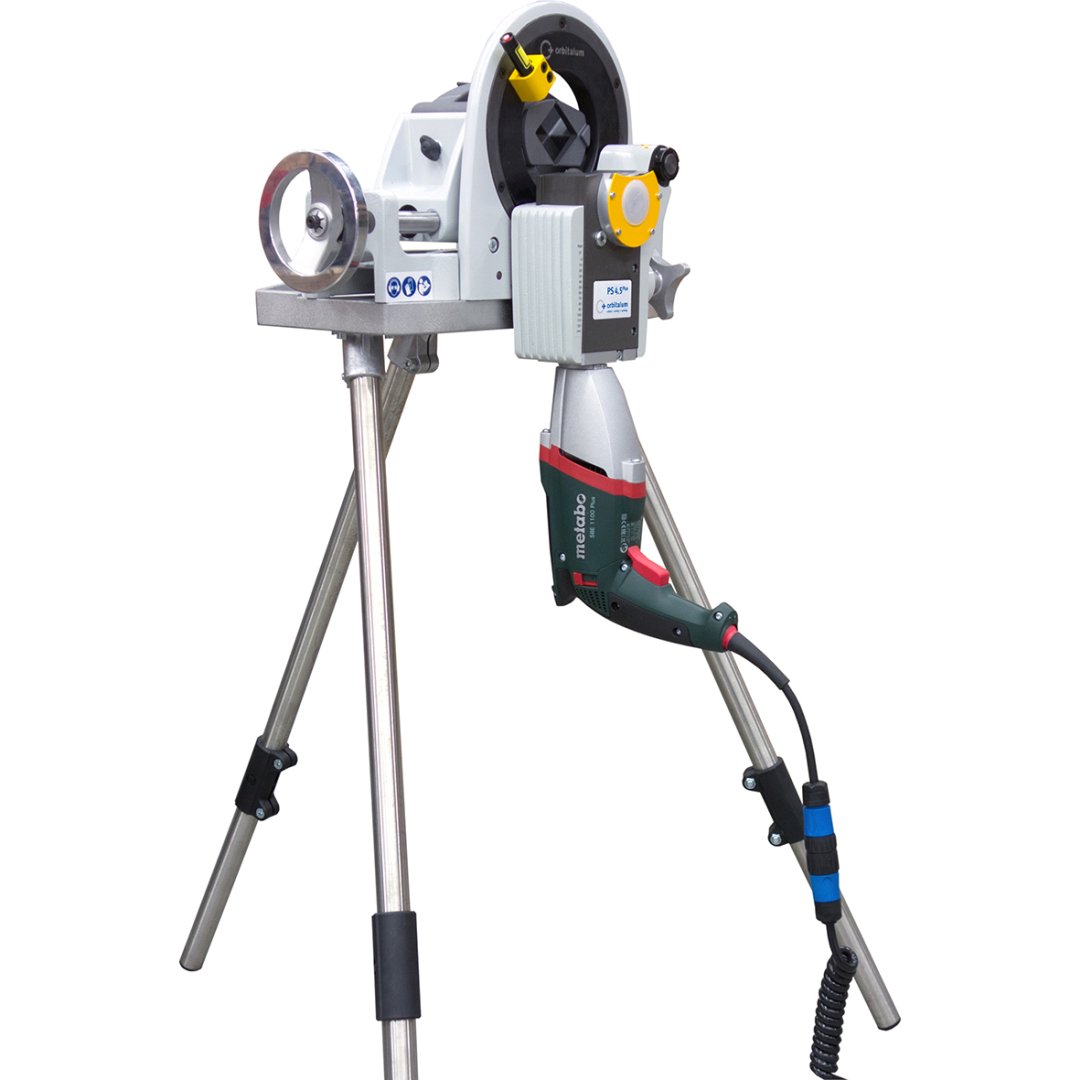

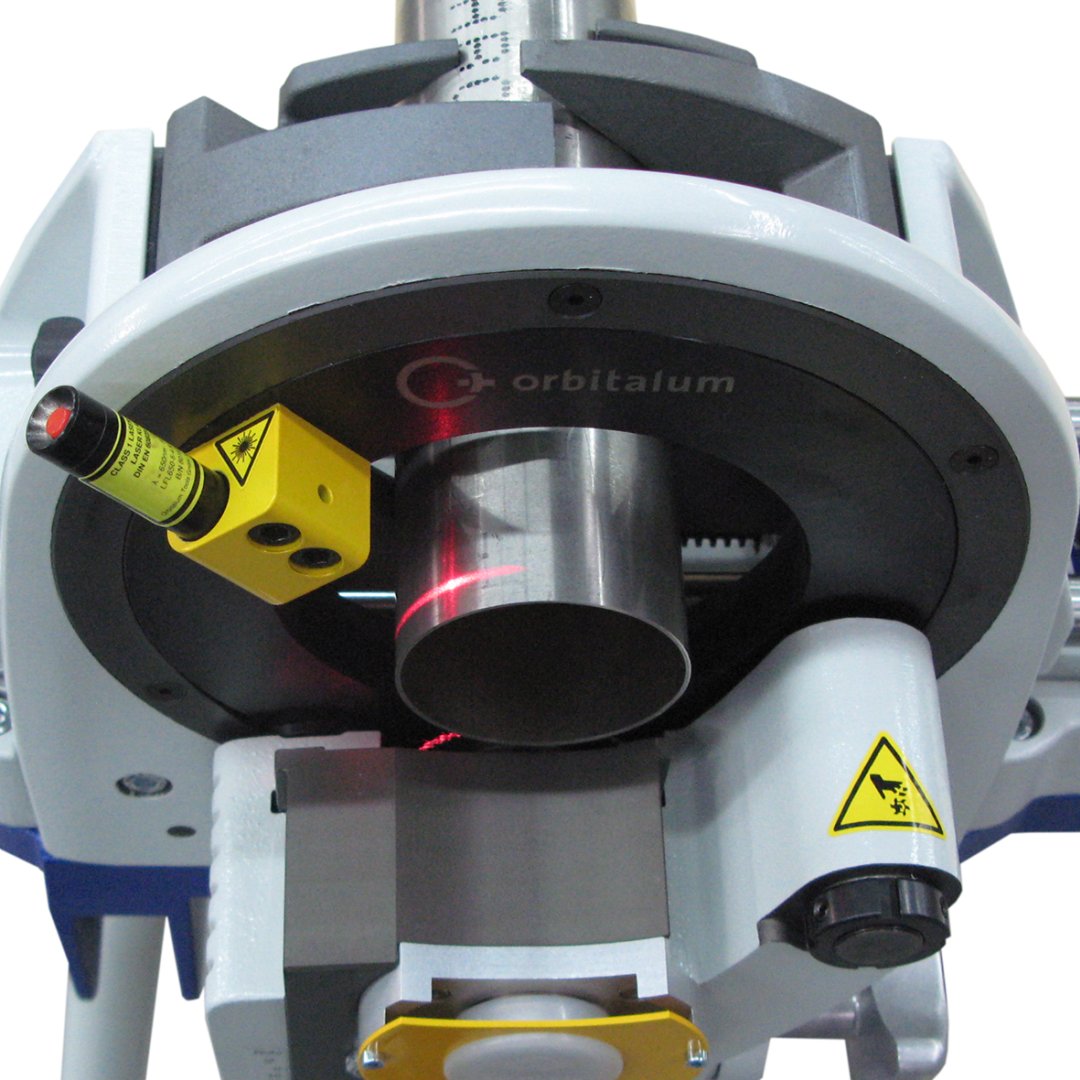

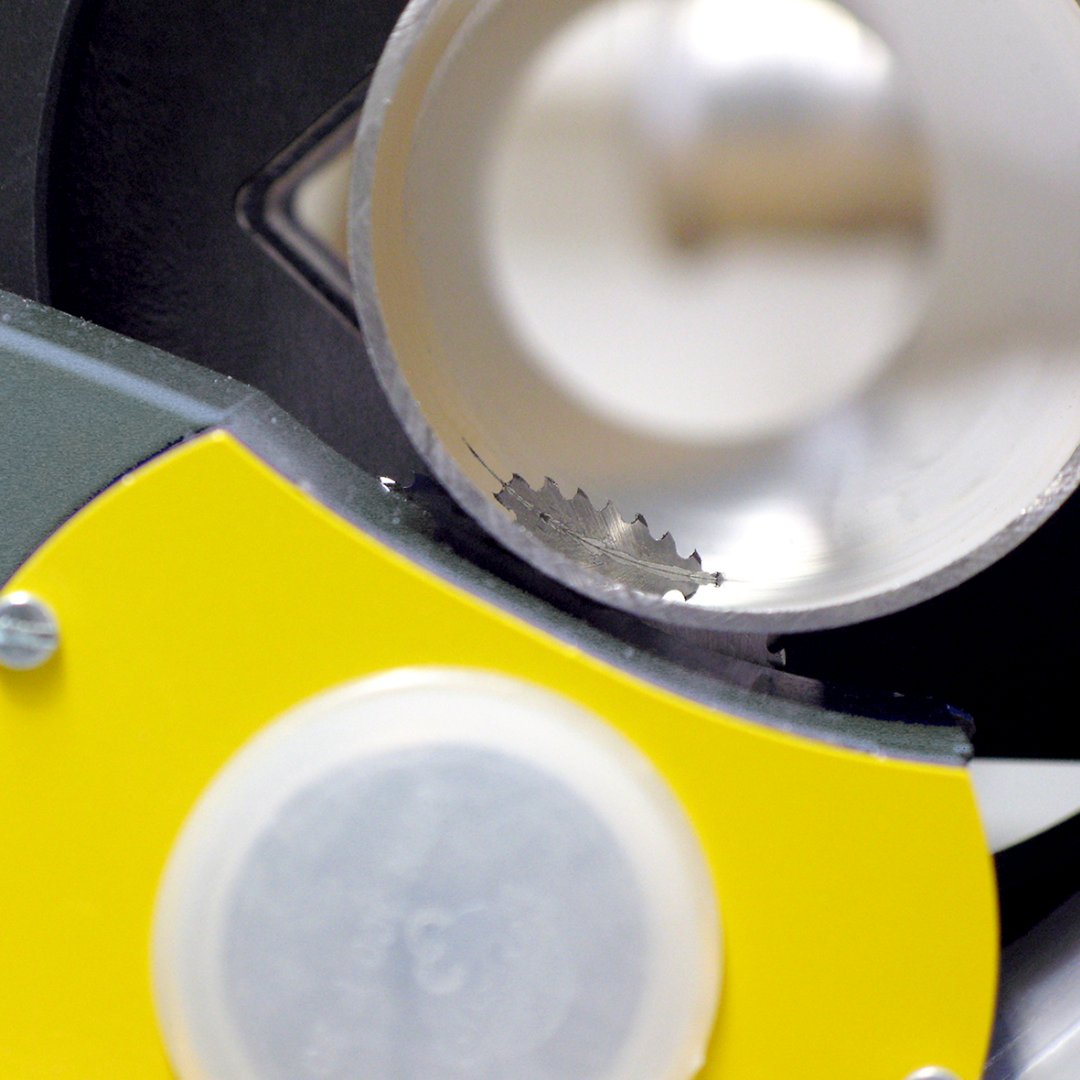

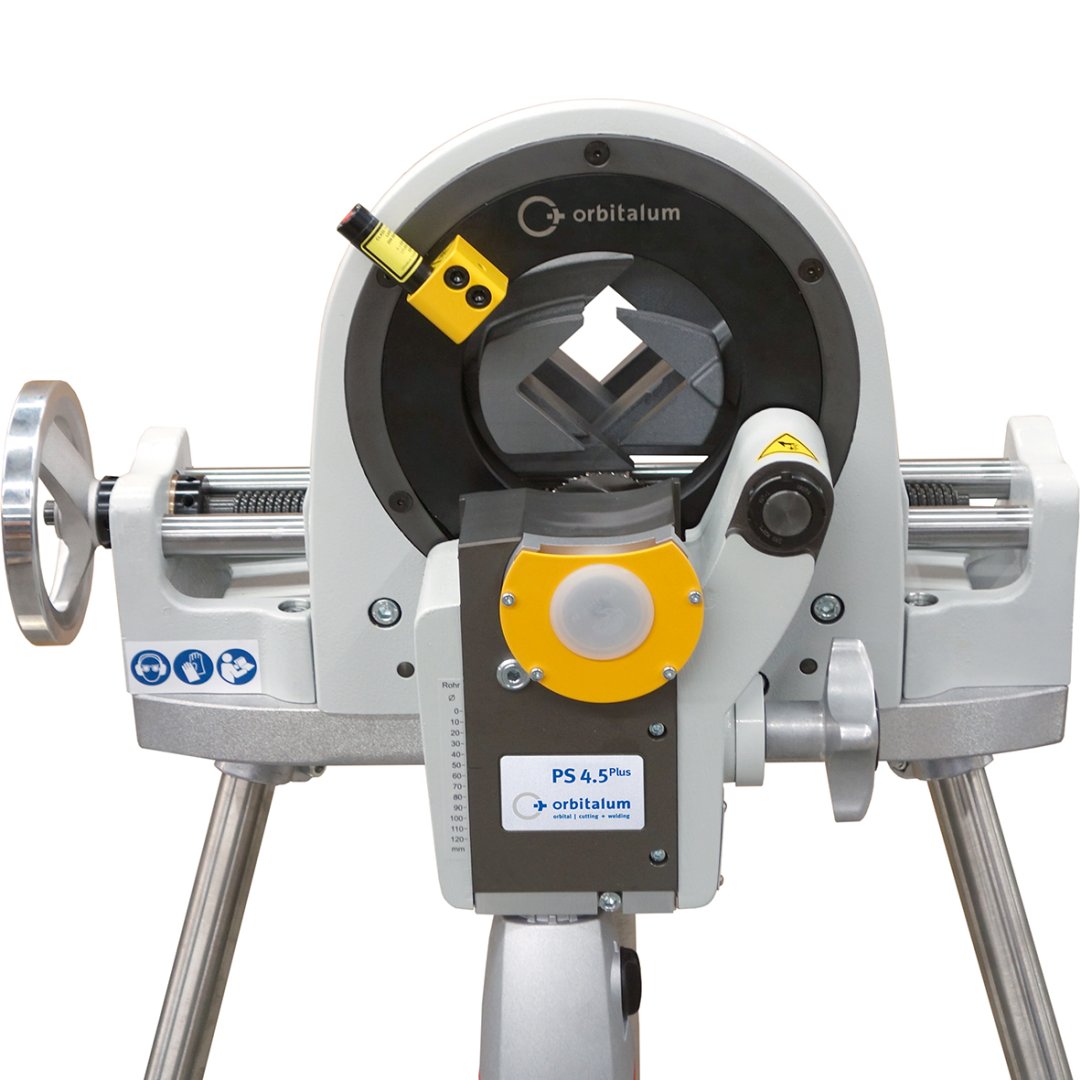

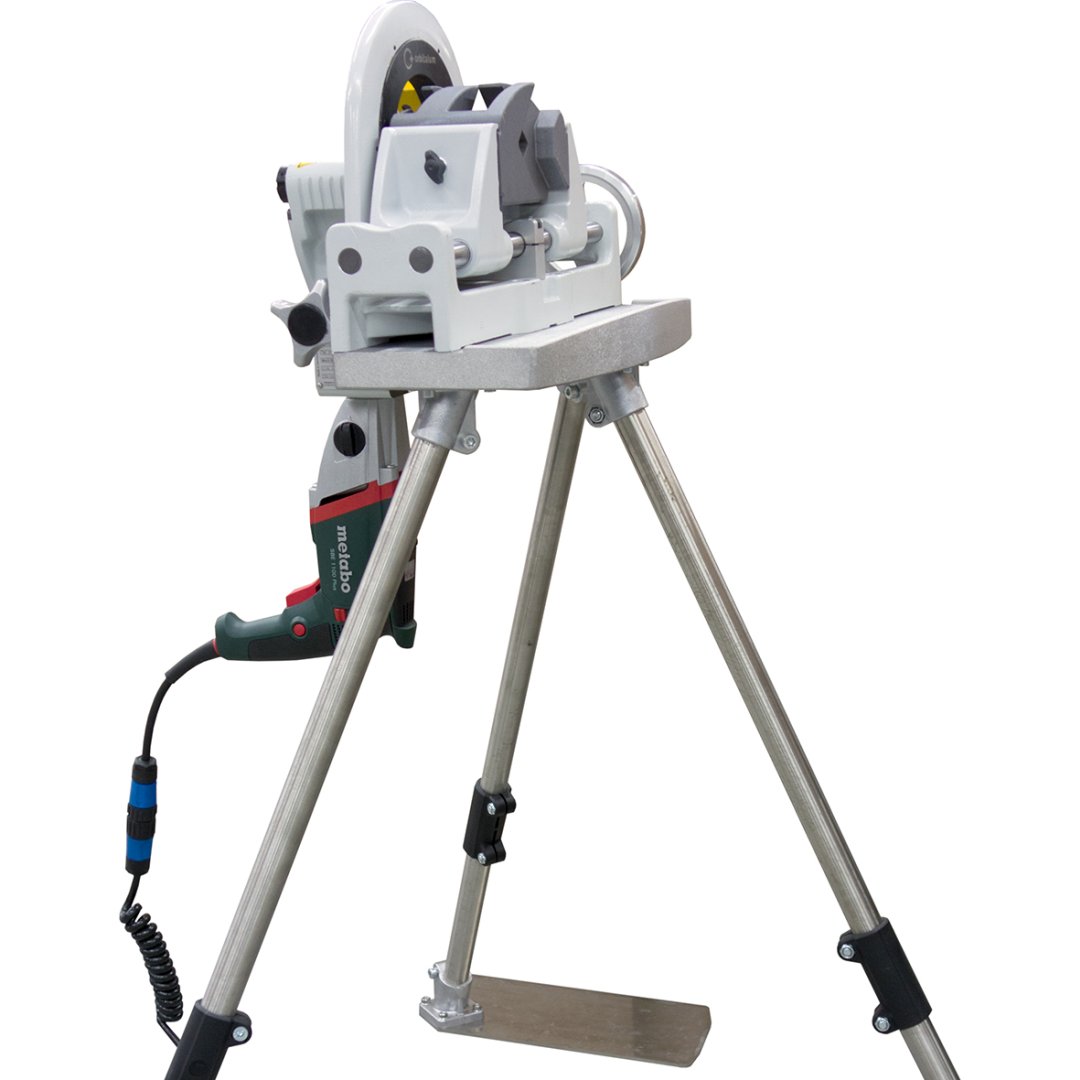

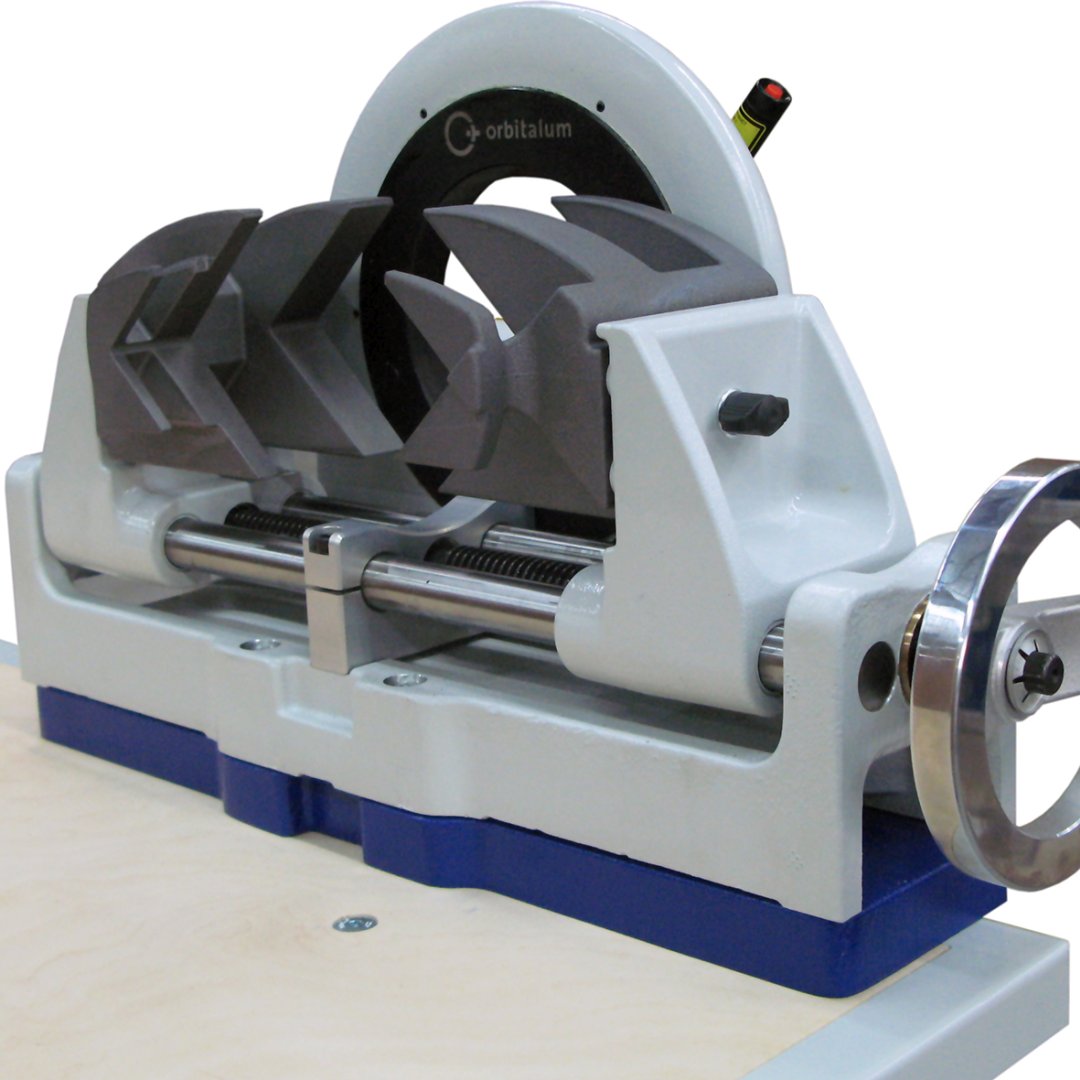

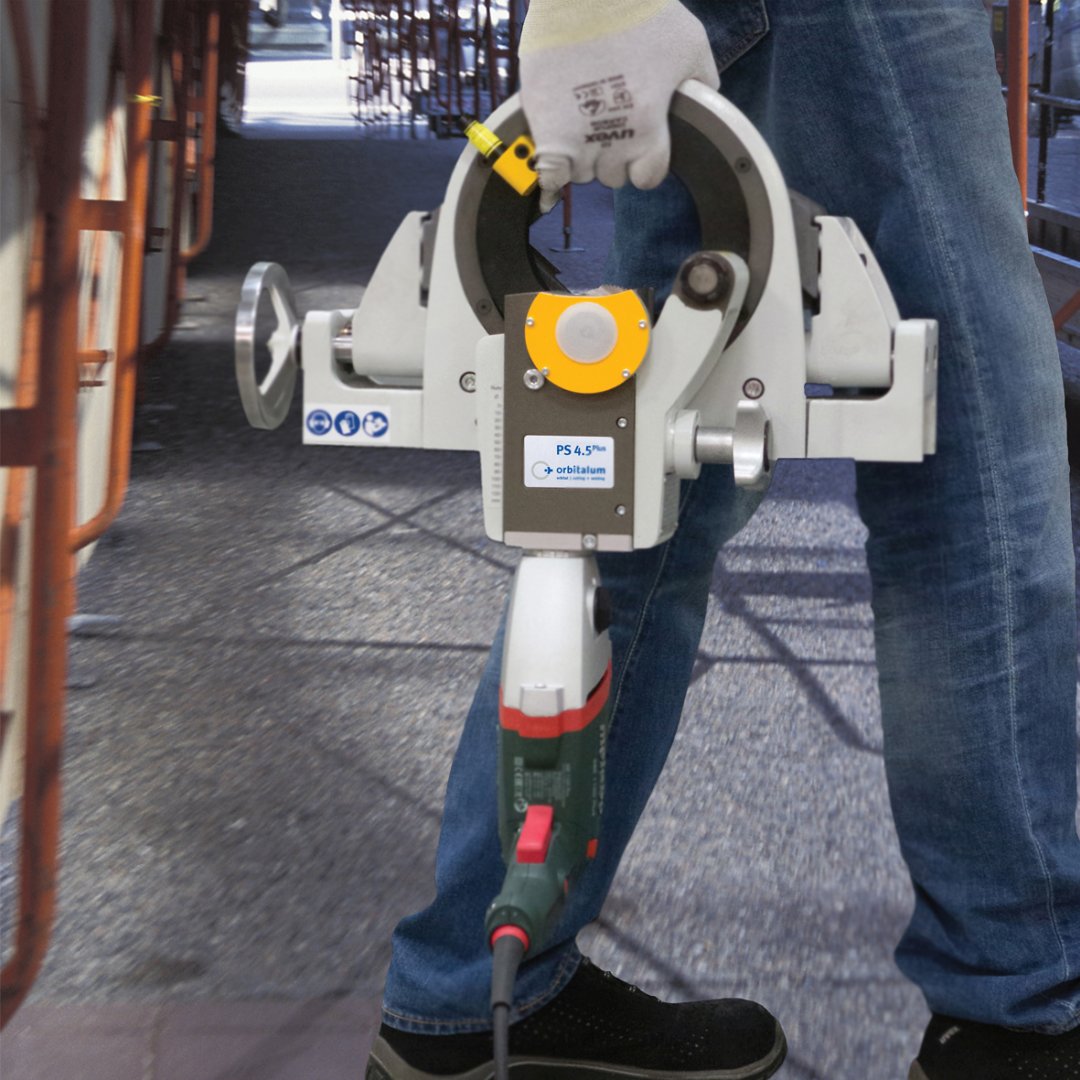

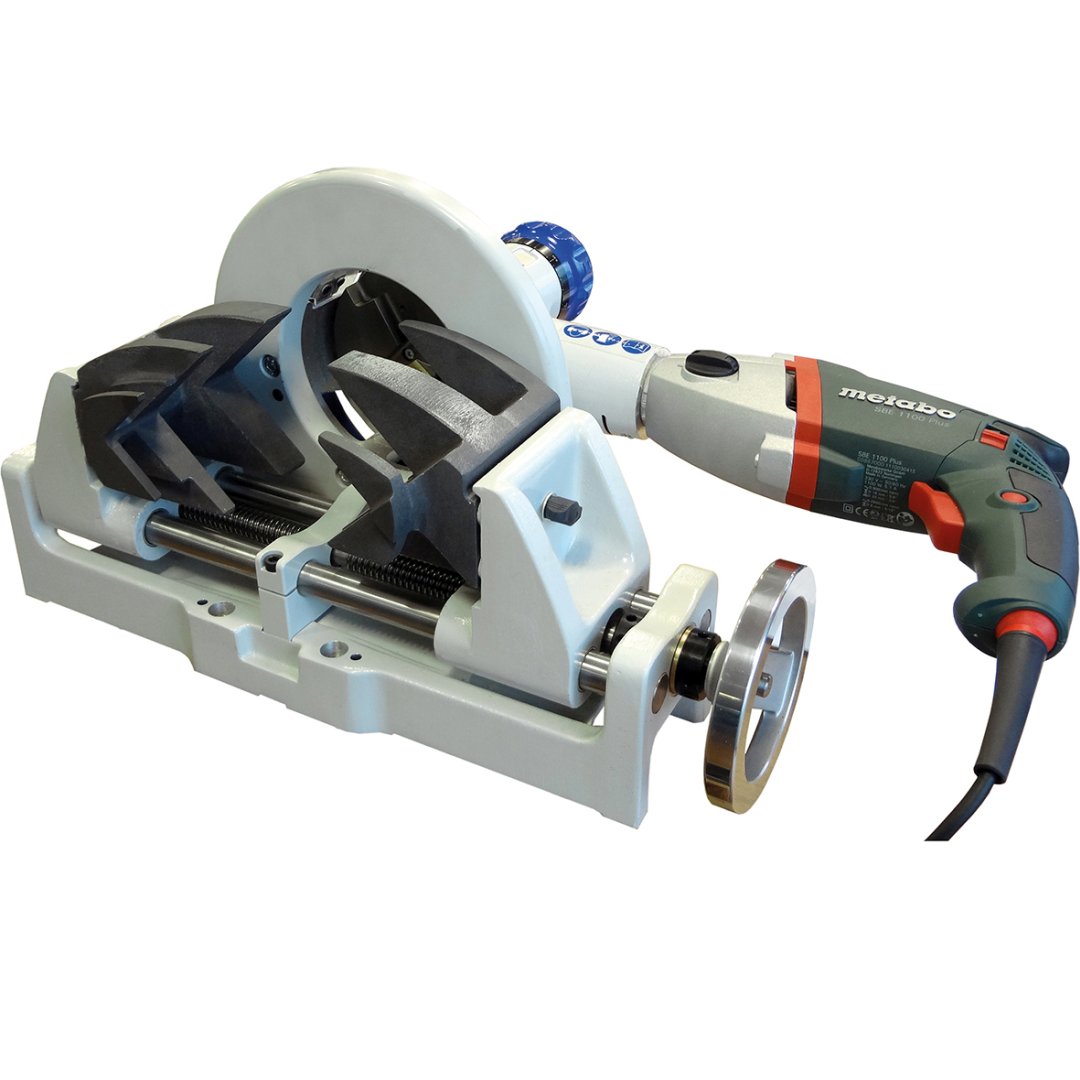

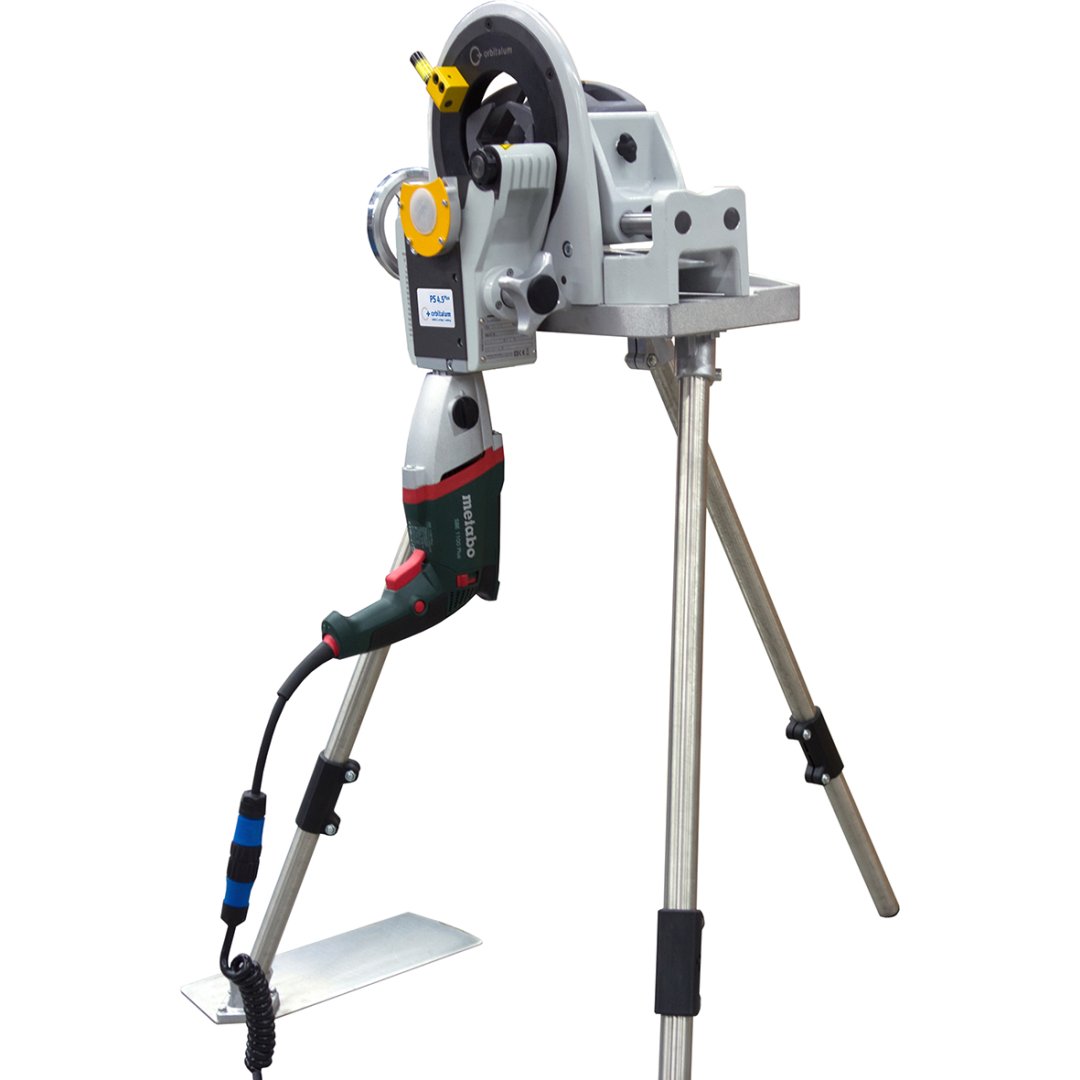

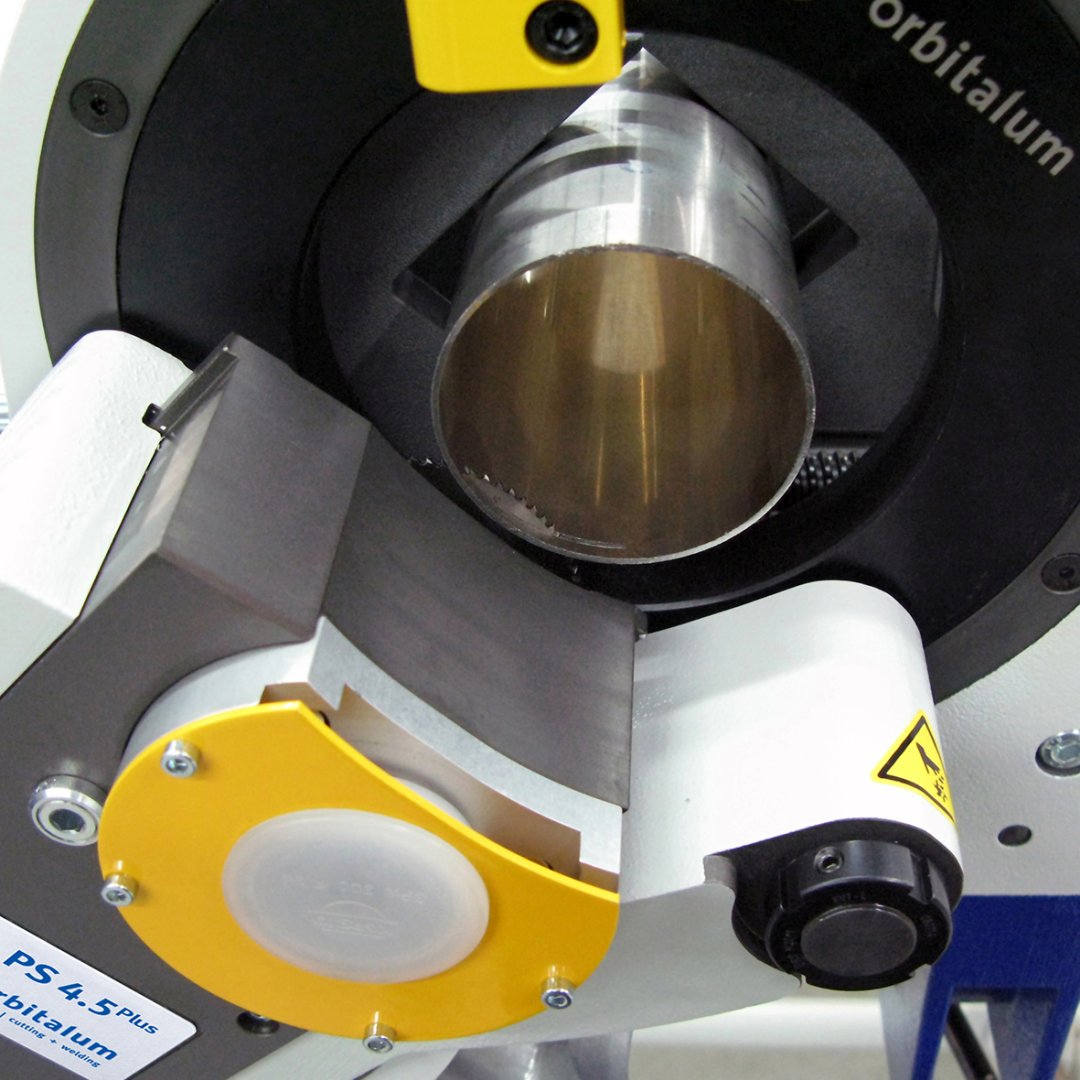

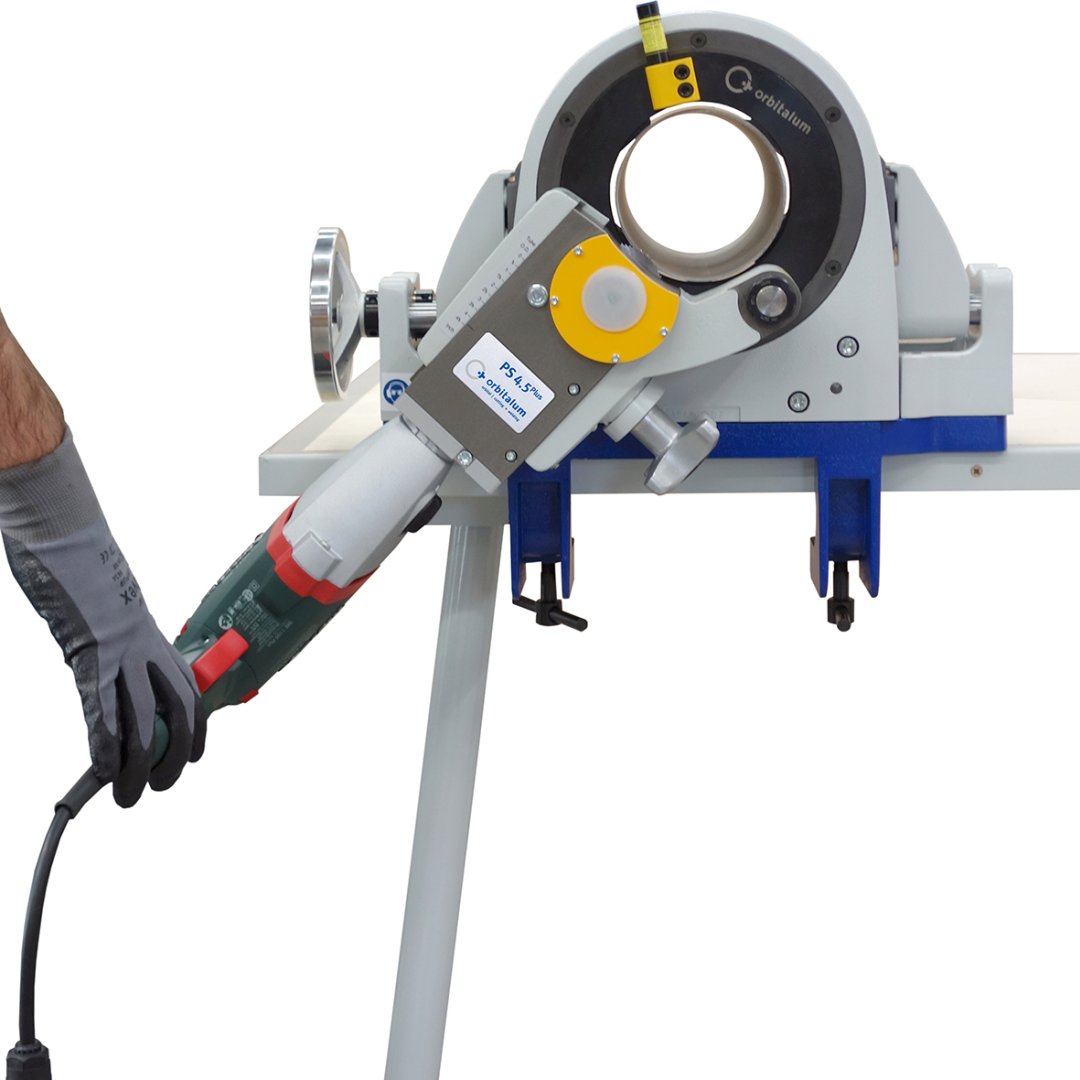

PS 4.5 Plus

Egy erős, mégis könnyű csőfűrész, mely ideális a helyszíni munkákhoz. Merőleges, sorja- és deformációmentes vágások mellett, kis súlya és versenyképes ára miatt optimális választás.

A PS 4.5 Plus csőfűrész főbb jellemzői:

Merőleges, sorjamentes hidegvágás
Csövek és ívek vágására
Deformációmentes megfogás vékonyfalú csövek esetén is
Alacsony karbantartás igényű
Kis súlya miatt kiváló megoldás helyszíni munkákhoz
Lézerirányzék a vágás pont jelölésére

	PS 4.5 Plus
Átmérő-tartomány [mm]	6 – 120 (cső) 30 – 120 (ív)
Falvastagság [mm]	max. 3 mm

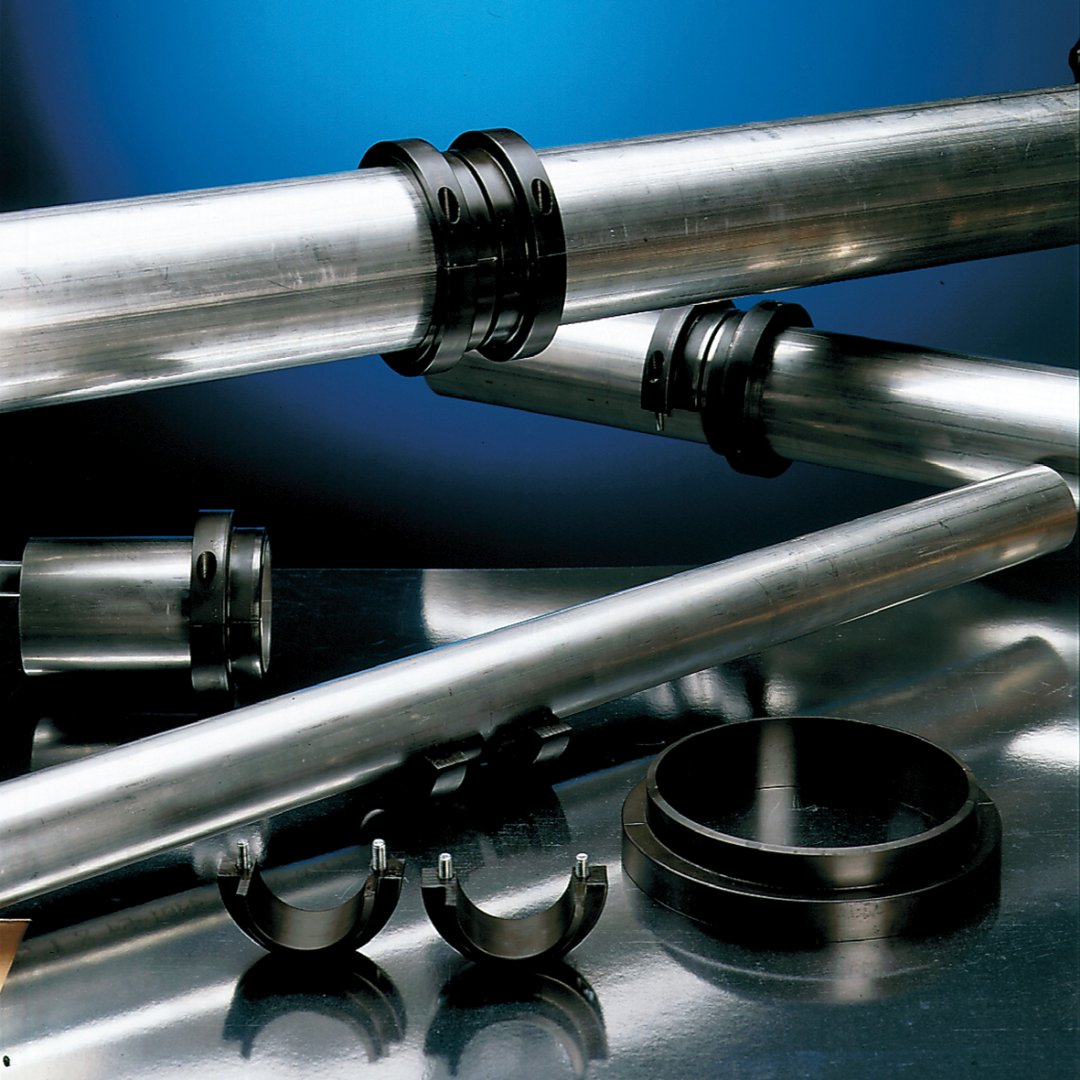

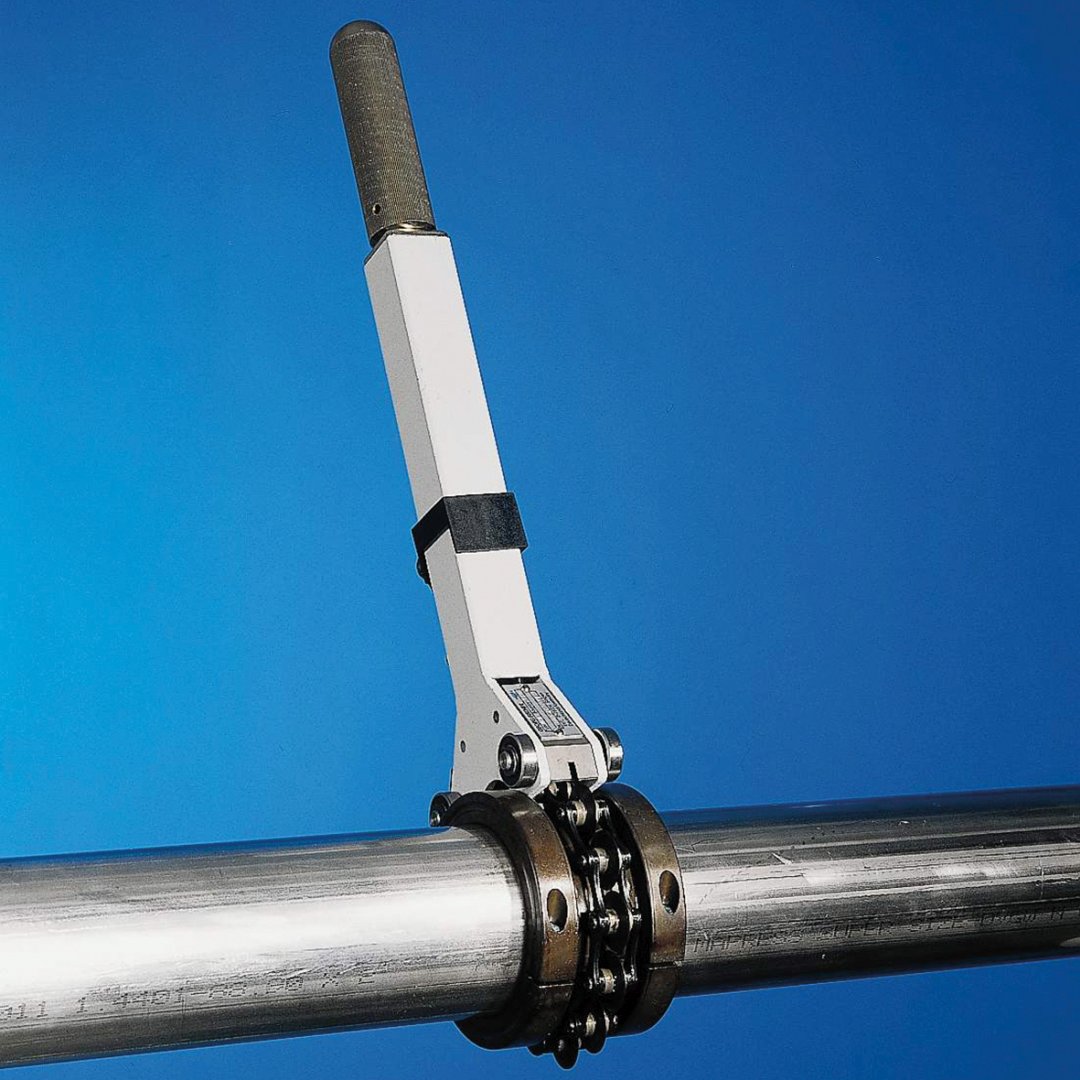

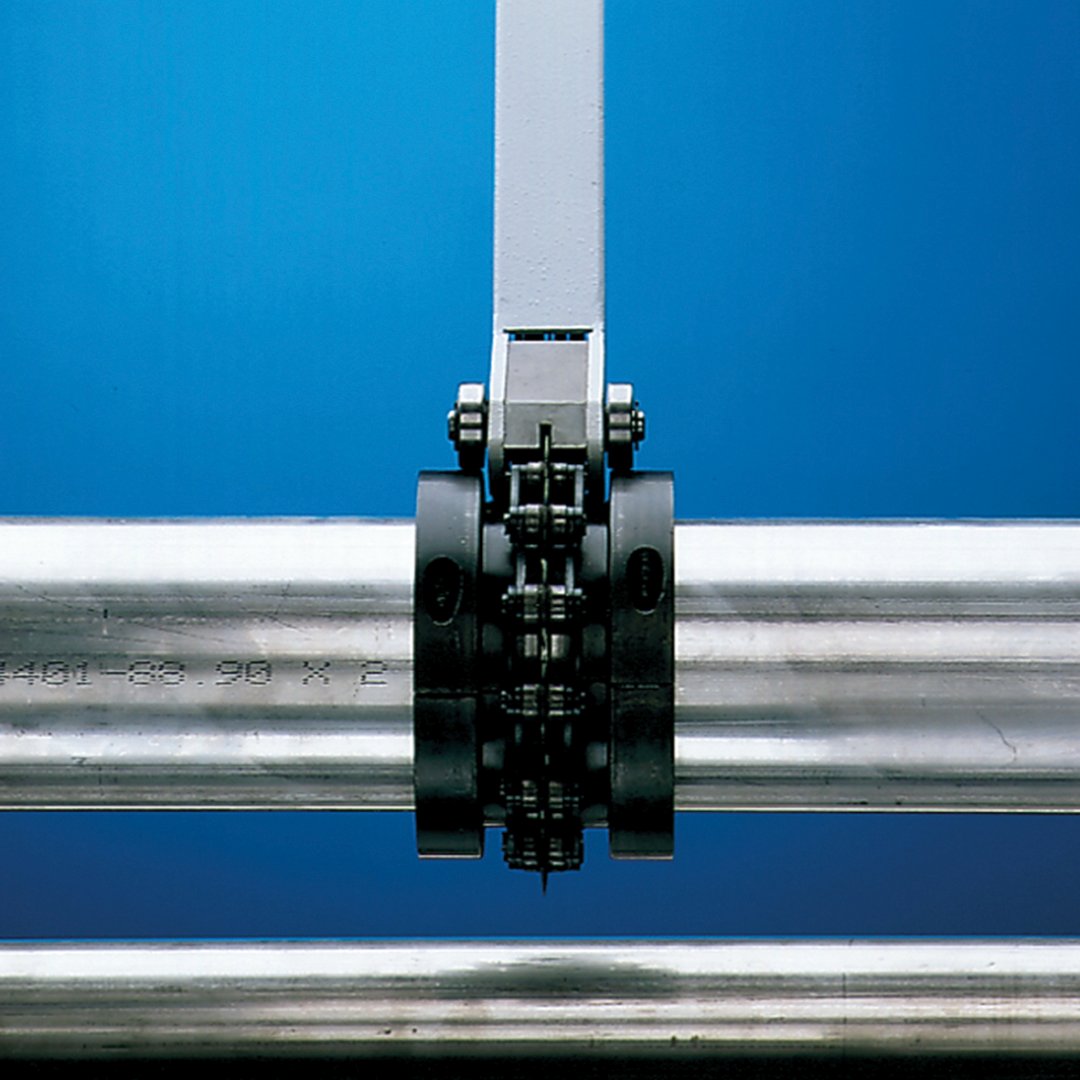

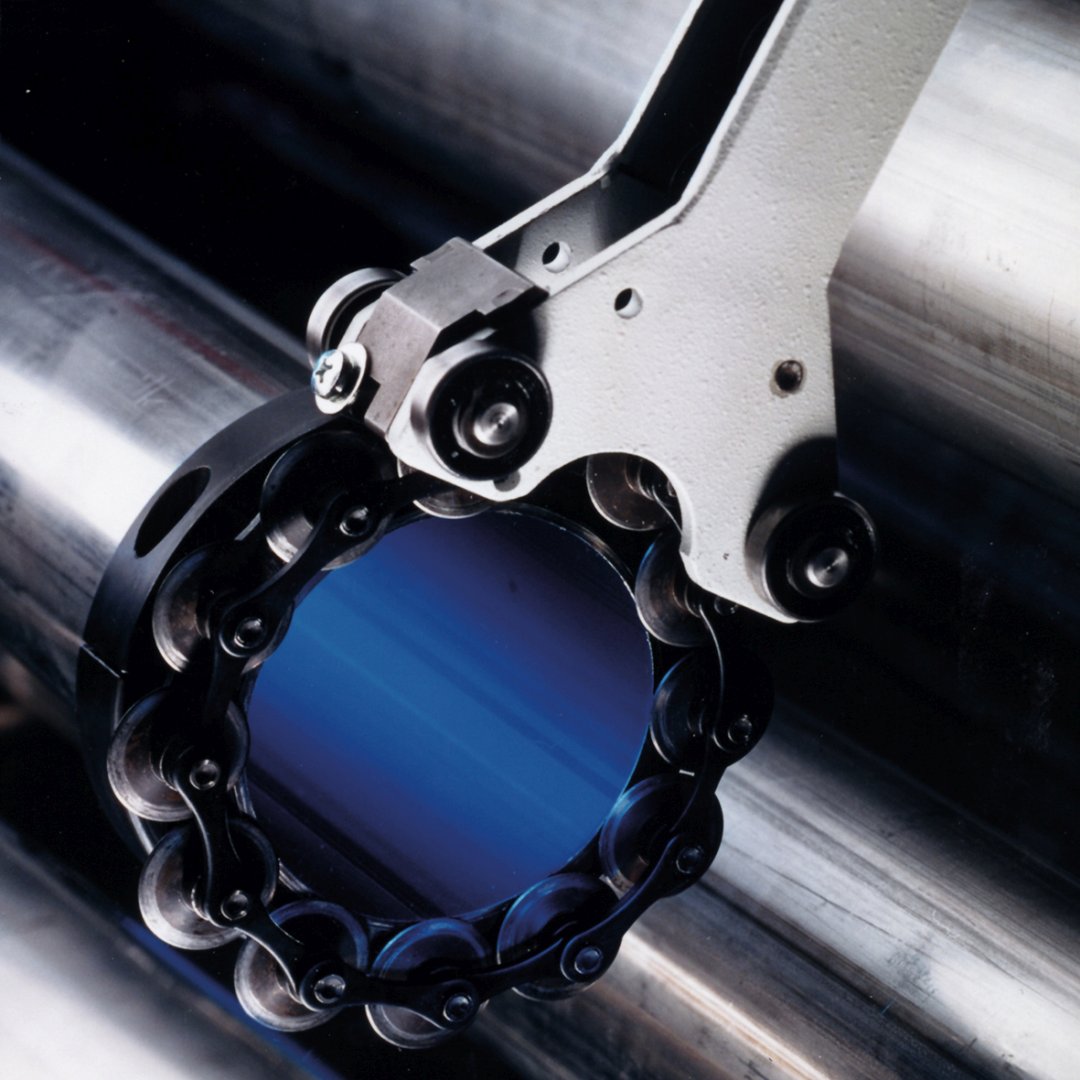

MRA

Egy okos megoldás fémcsövek kézi darabolására szűk helyekre.

Az MRA görgős csődaraboló főbb jellemző:

Hosszú élettartam
Minimális mozgásigény
Rozsdamentes csövekhez
Deformációmentes és merőleges vágás
Tápellátás nélkül
Minimális helyigény
Erősen-, gyengén ötvözött acélokhoz

	MRA
Átmérő-tartomány [mm]	25 – 254
Falvastagság [mm]	0,8 – 3

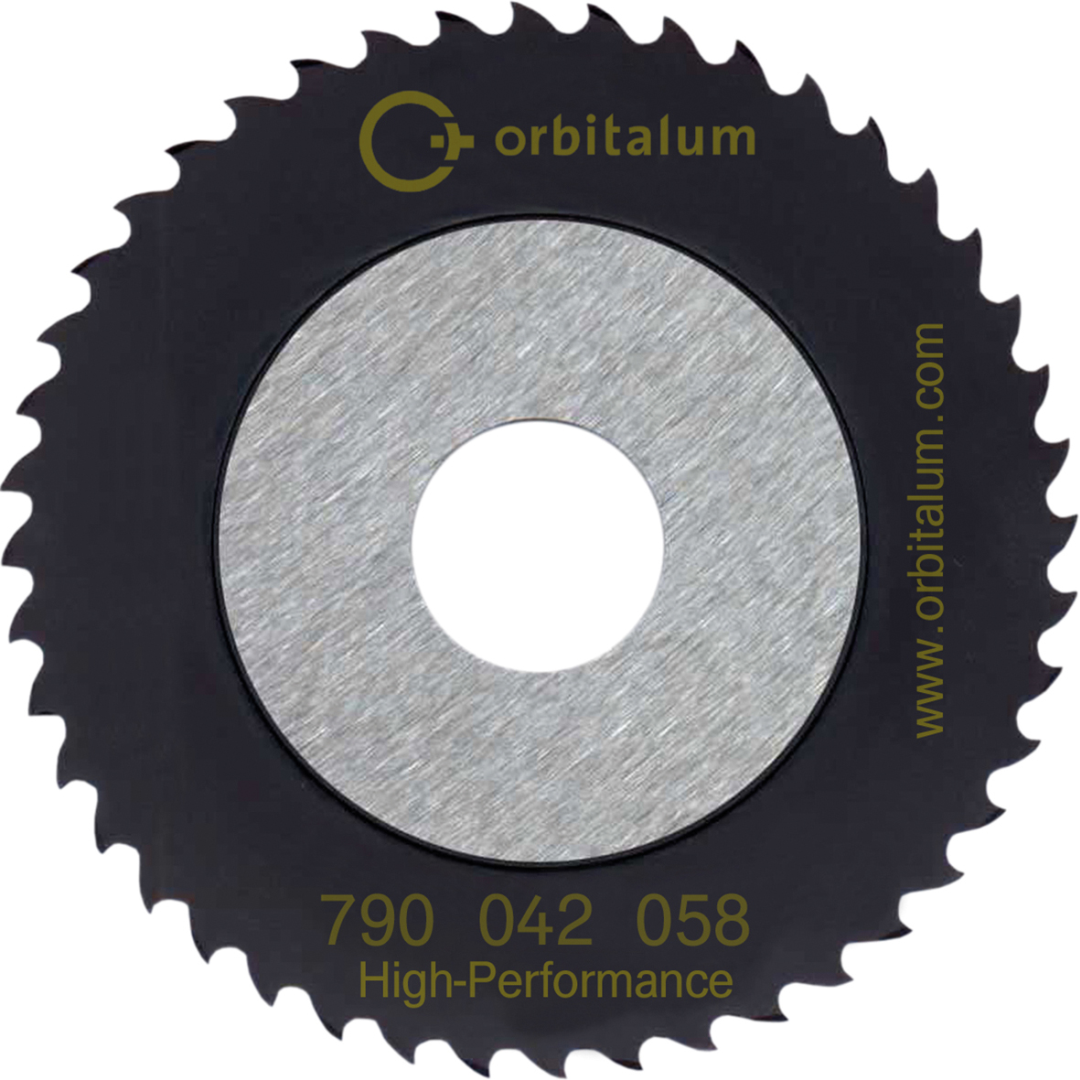

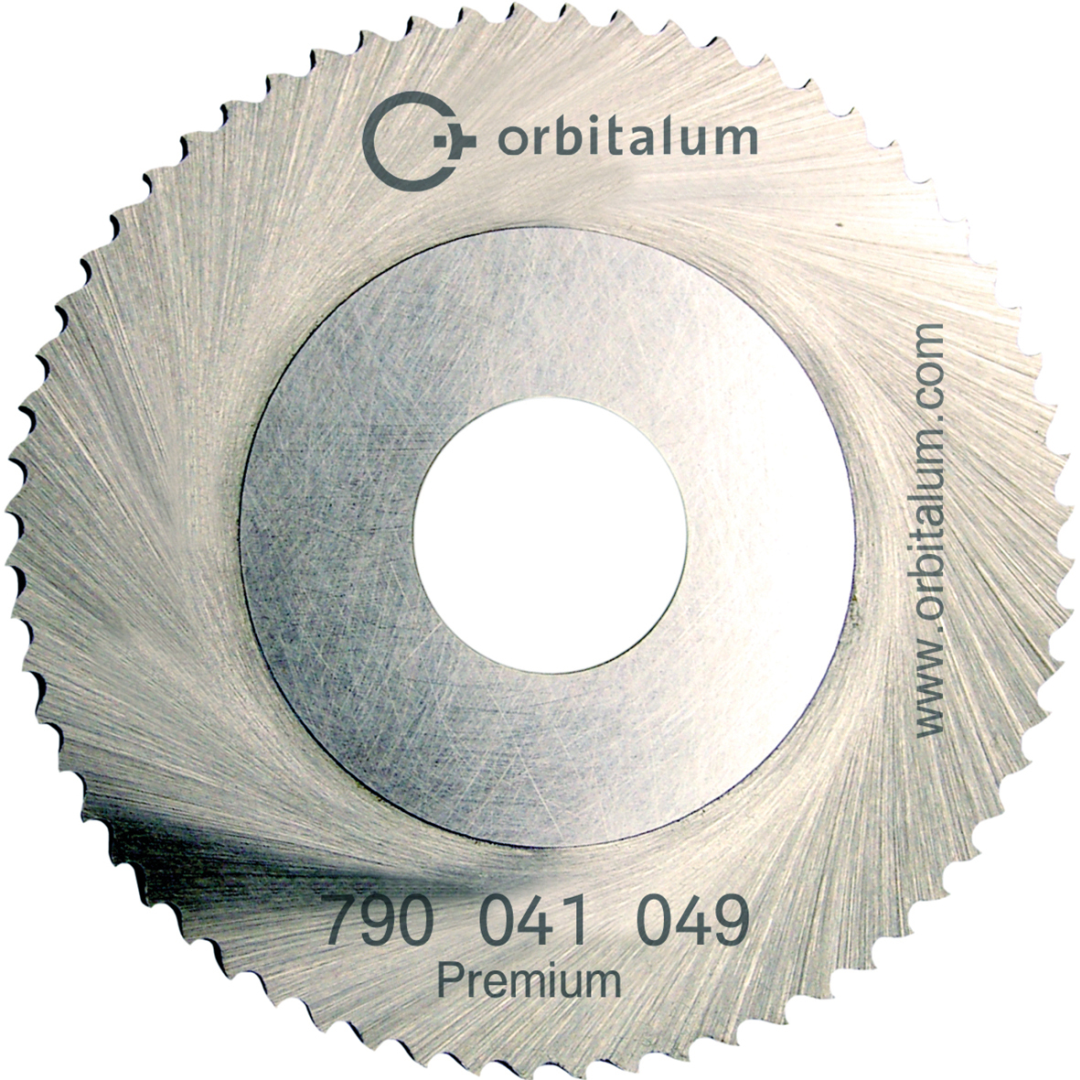

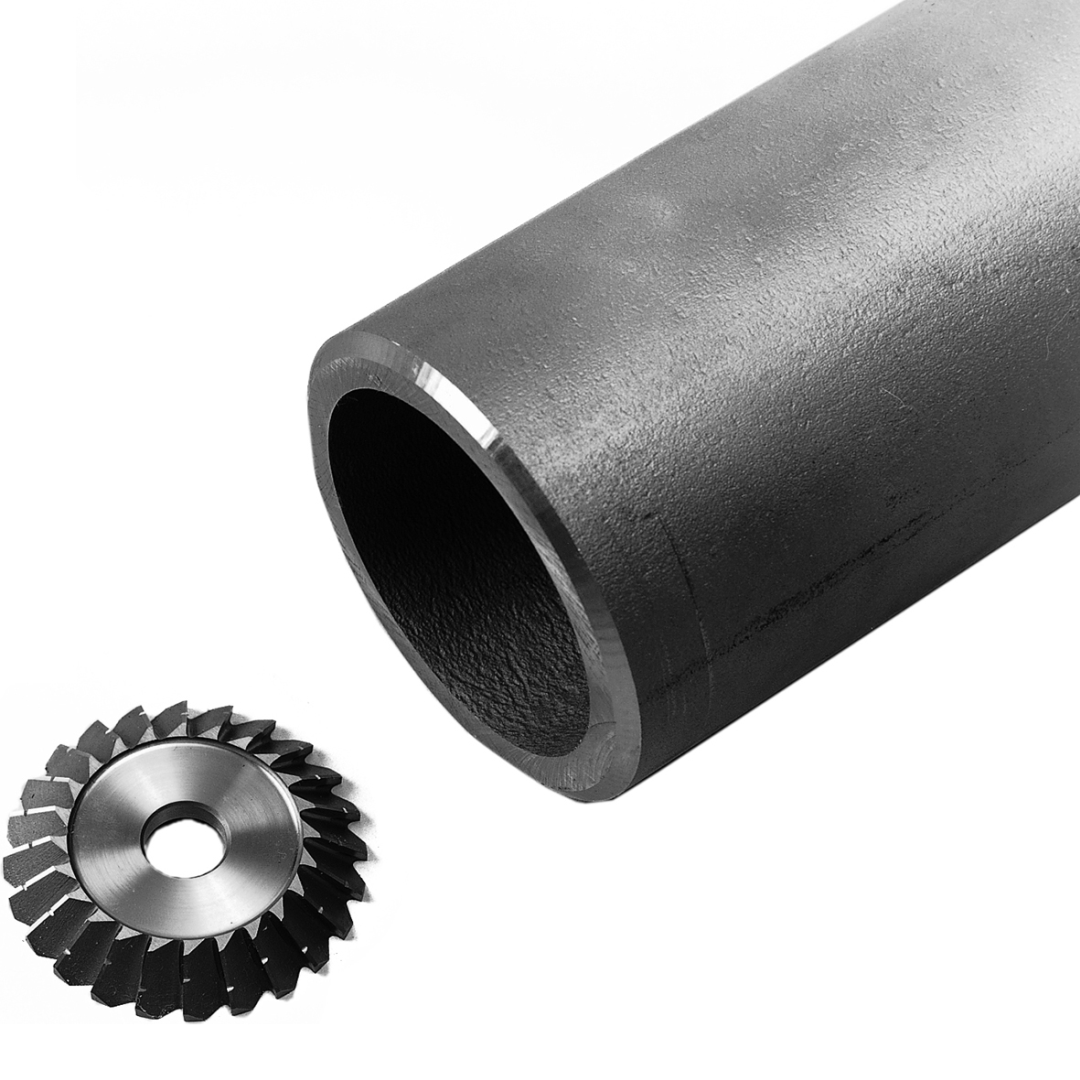

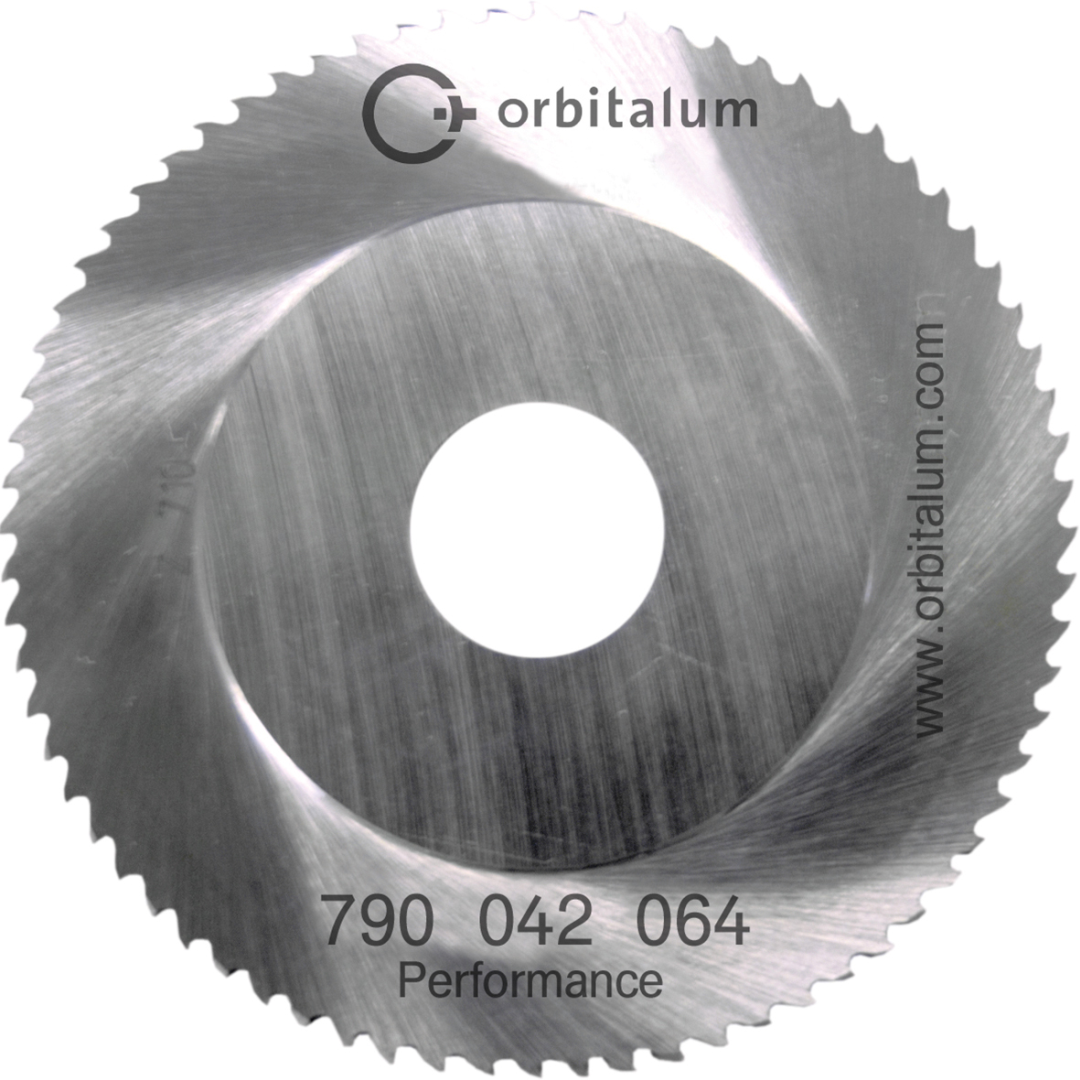

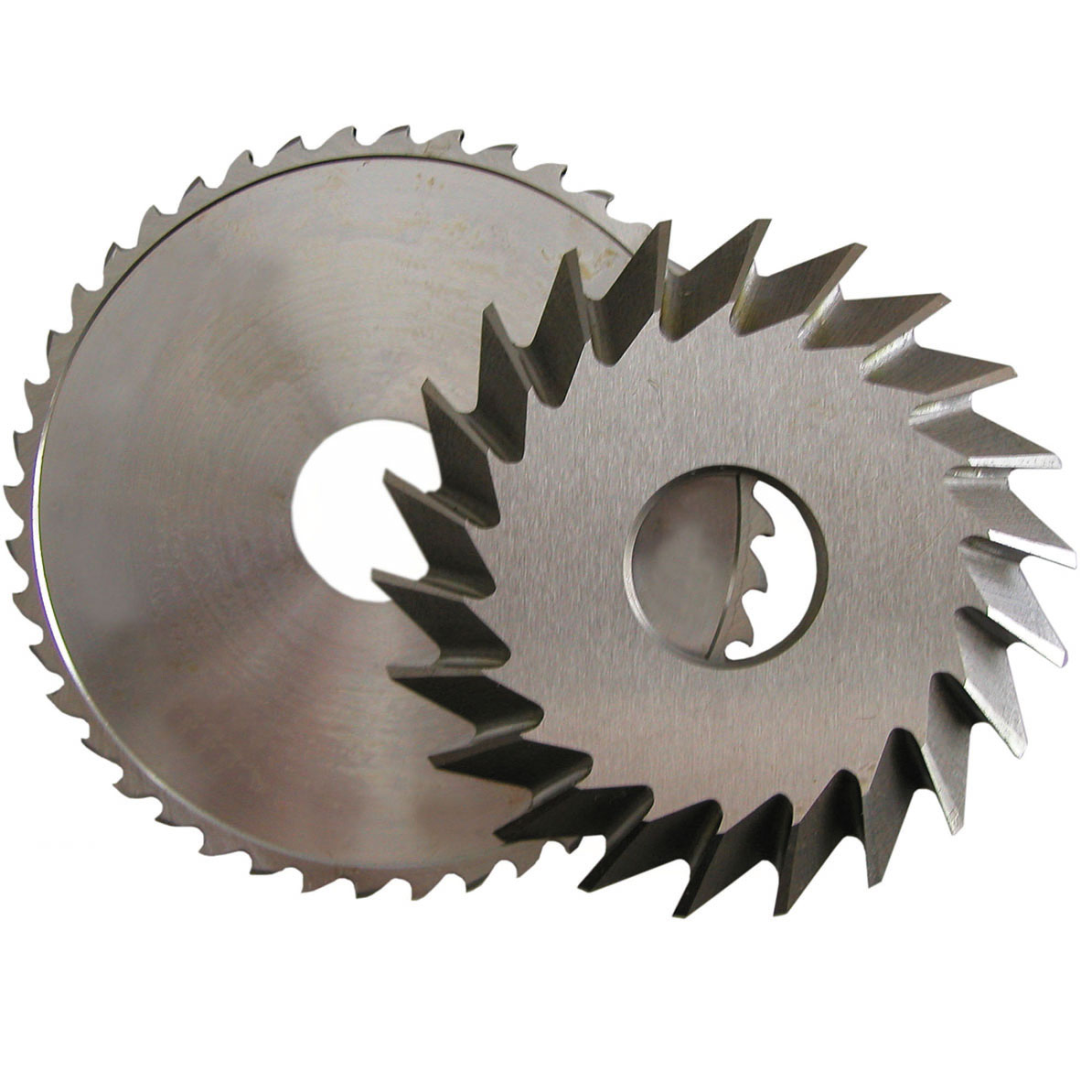

Fűrésztárcsák és élmarók

Csővégmegmunkálás

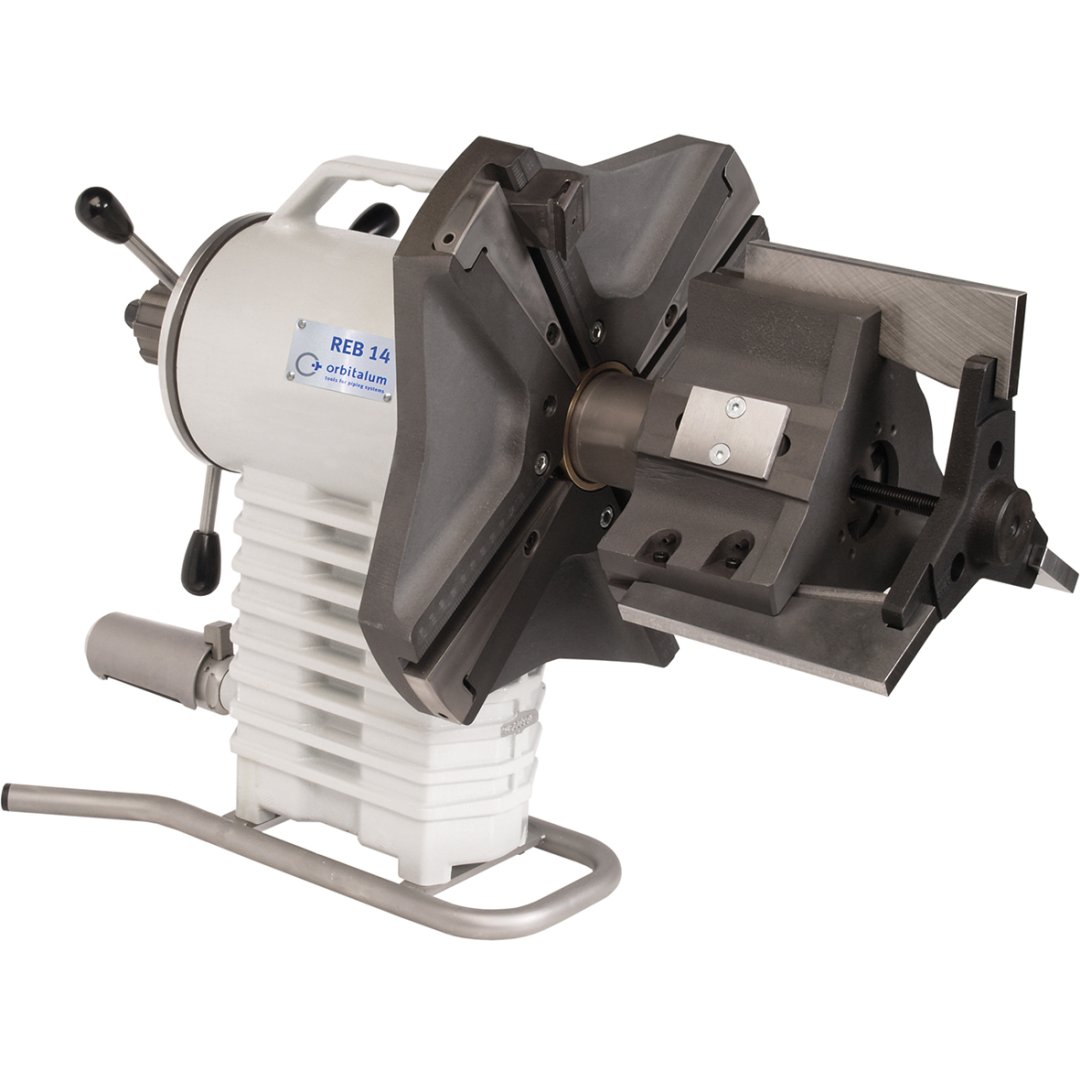

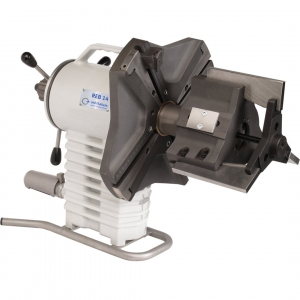

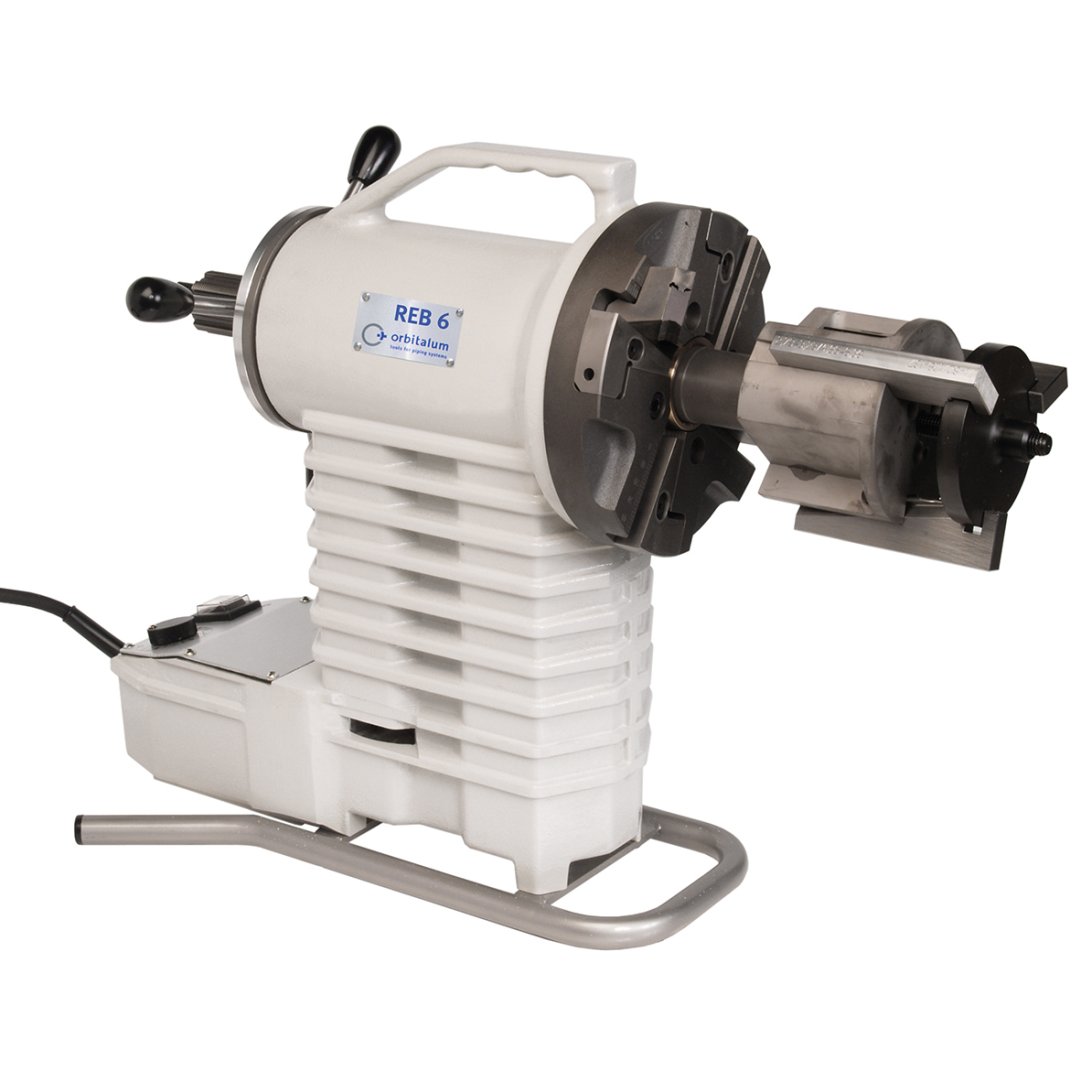

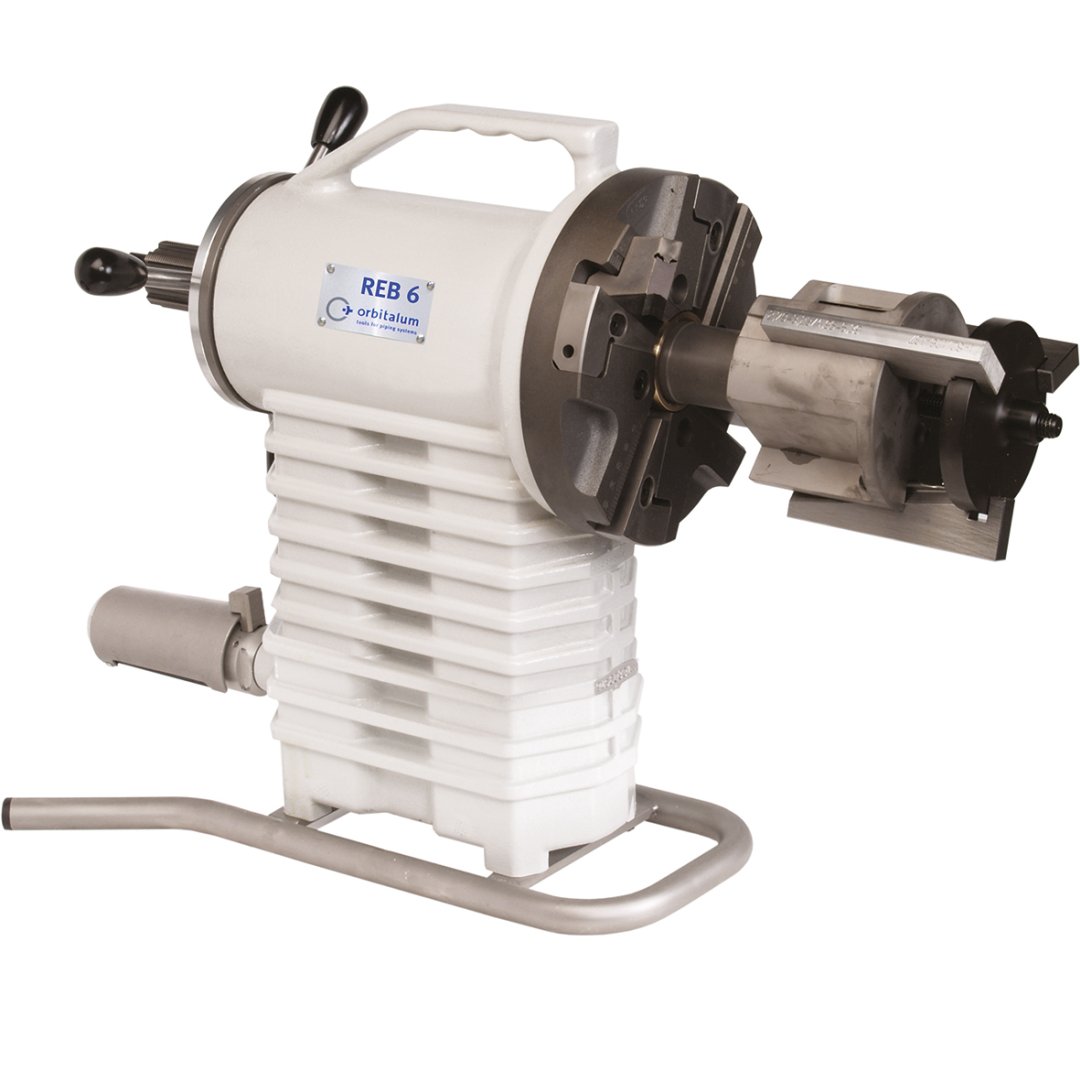

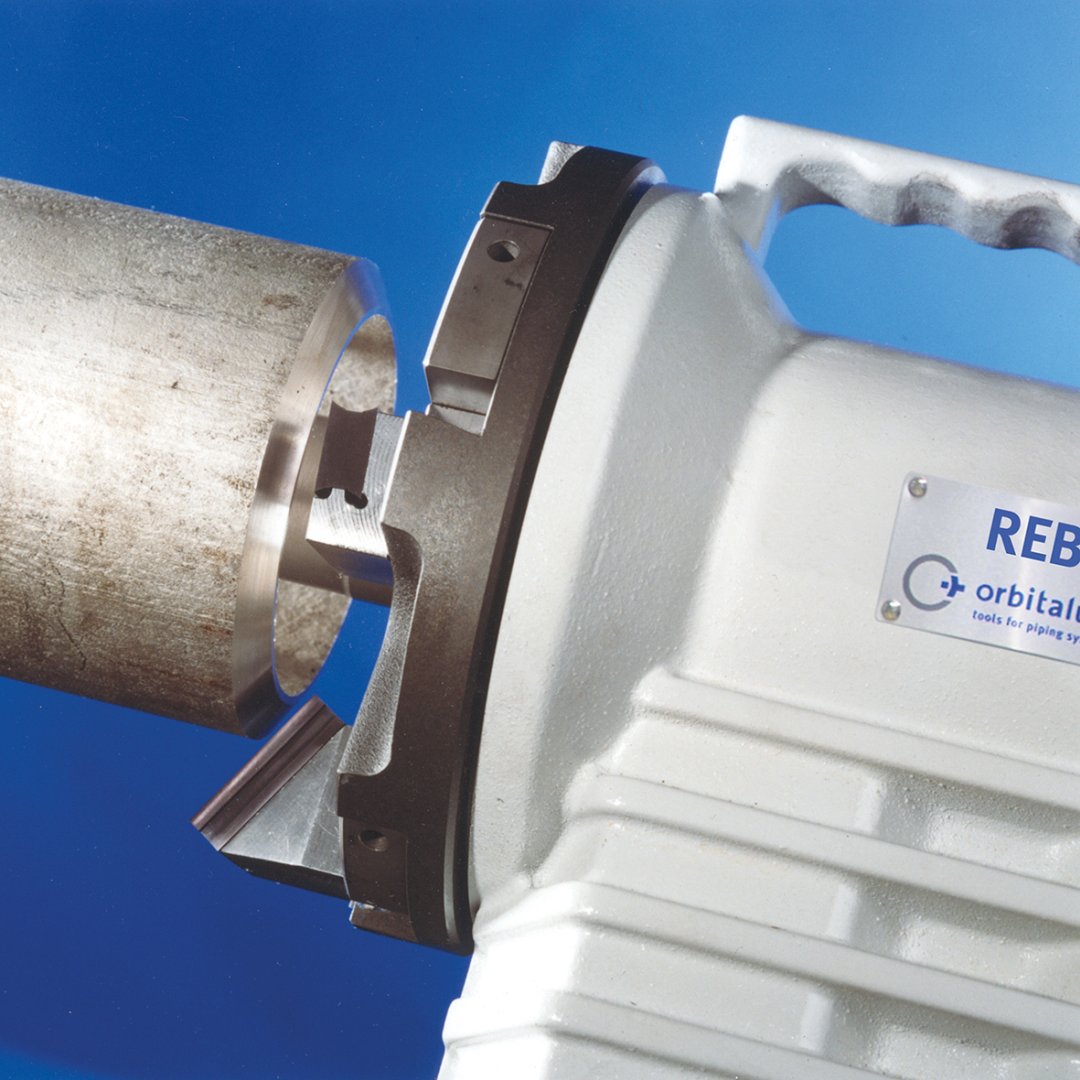

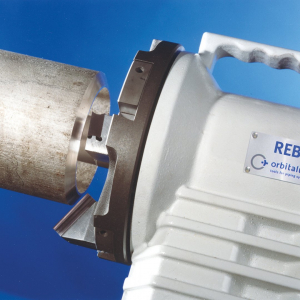

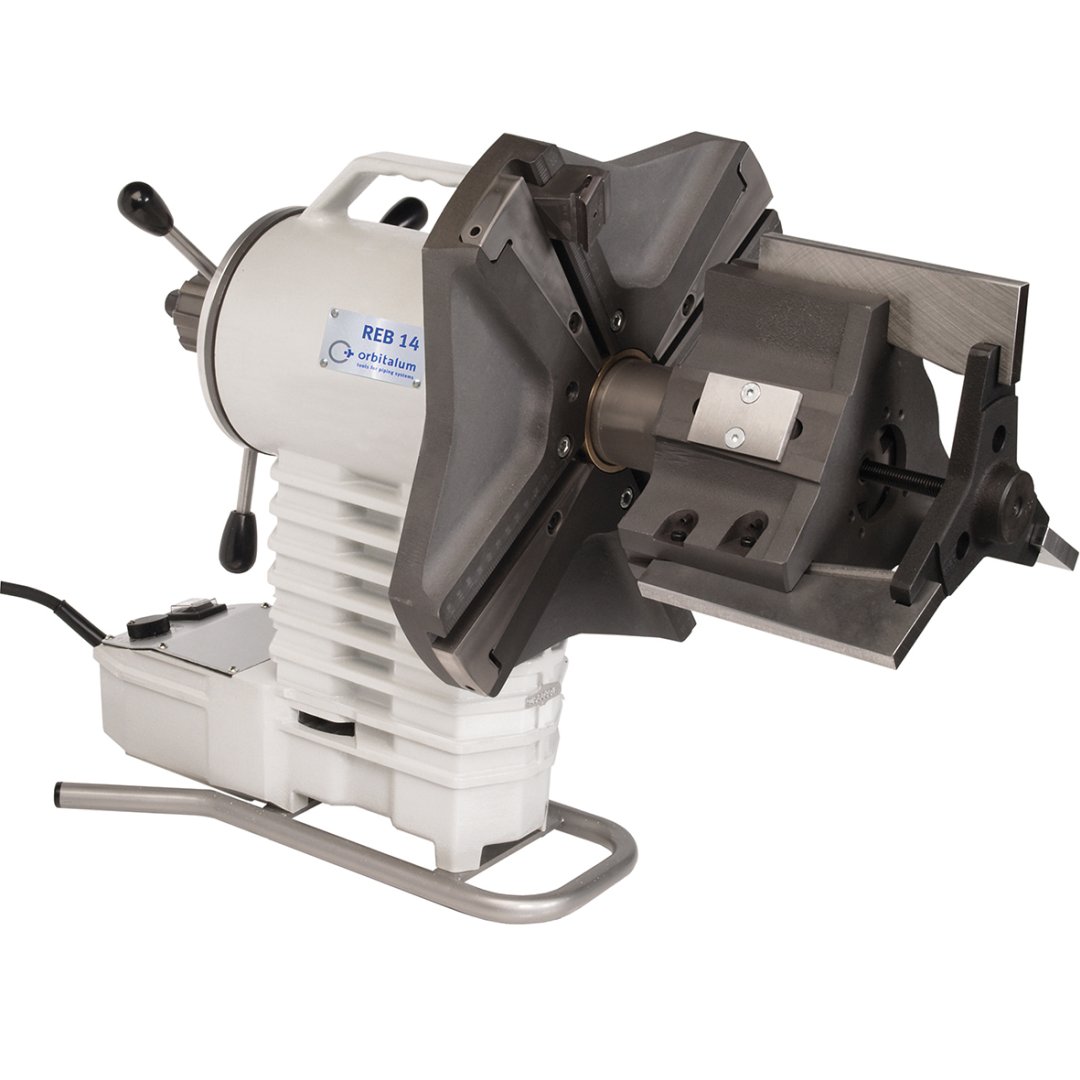

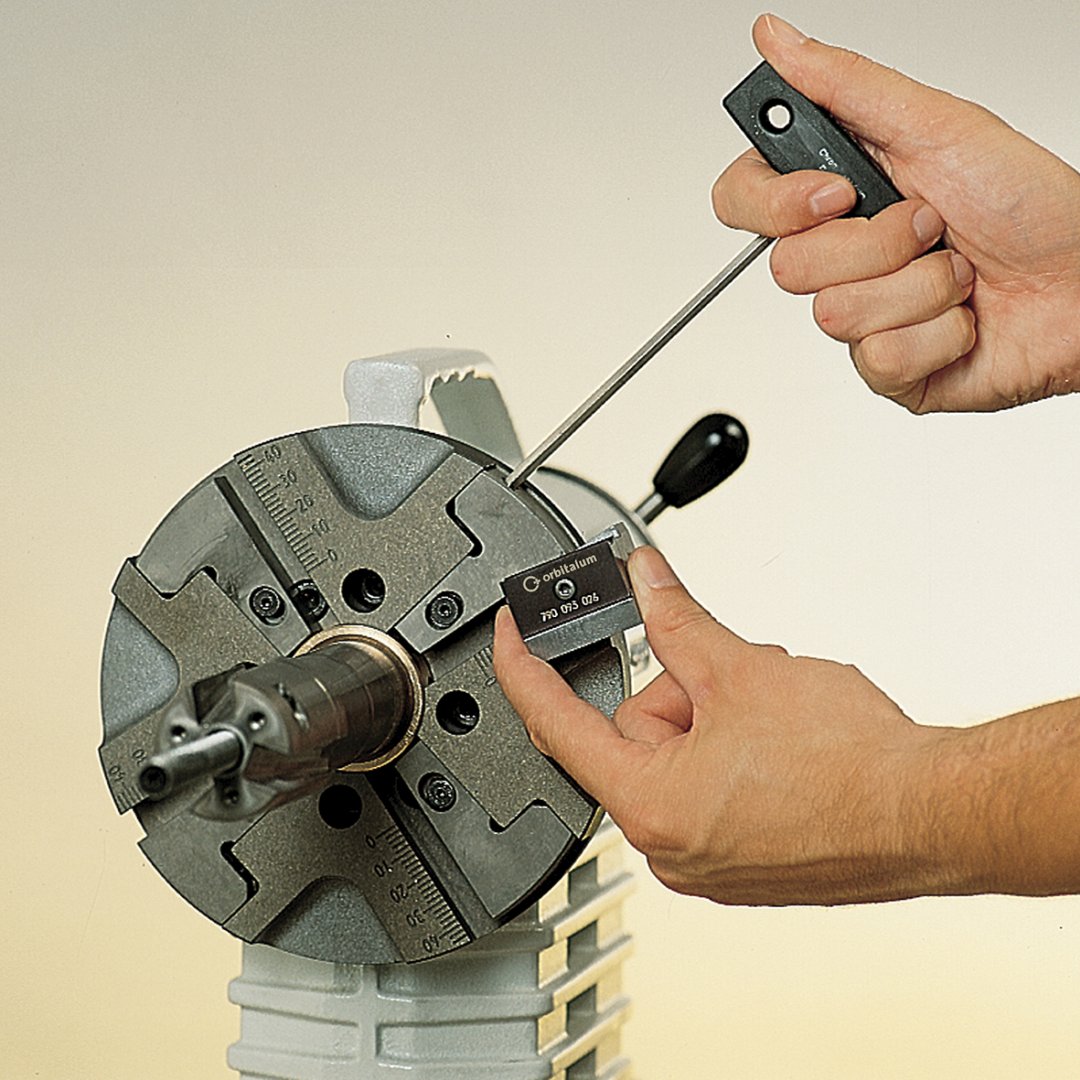

REB széria

A REB gépek hordozható, nagy teljesítményű csővégmegmunkáló berendezések vastagfalú csövekhez, hegesztés előkészítéséhez. Nagy ismétléspontosságú, precíz élszalagok alakíthatók ki, akár helyszíni munkáról, akár előgyártásról van szó.

A REB csővégmegmunkálók főbb jellemzői:

Kompakt dizájn
Nagy ismétléspontosság
Szabadalmaztatott QTC® szerszámcsere rendszer
Nagy teljesítményű bevonatos lapkák, 2 vagy 4 éllel
V, Y vagy tulipán profilok kialakítására is alkalmas
Elektromos és pneumatikus kivitel
Erősen-, gyengén ötvözött acélhoz, alumíniumhoz is alkalmas

	REB 6	REB 14
Külső átmérő-tartomány [mm]	56 – 168	100 – 355
Belső átmérő-tartomány [mm]	49 – 159	92- 320
Falvastagság [mm]	3 – 22	4 – 30

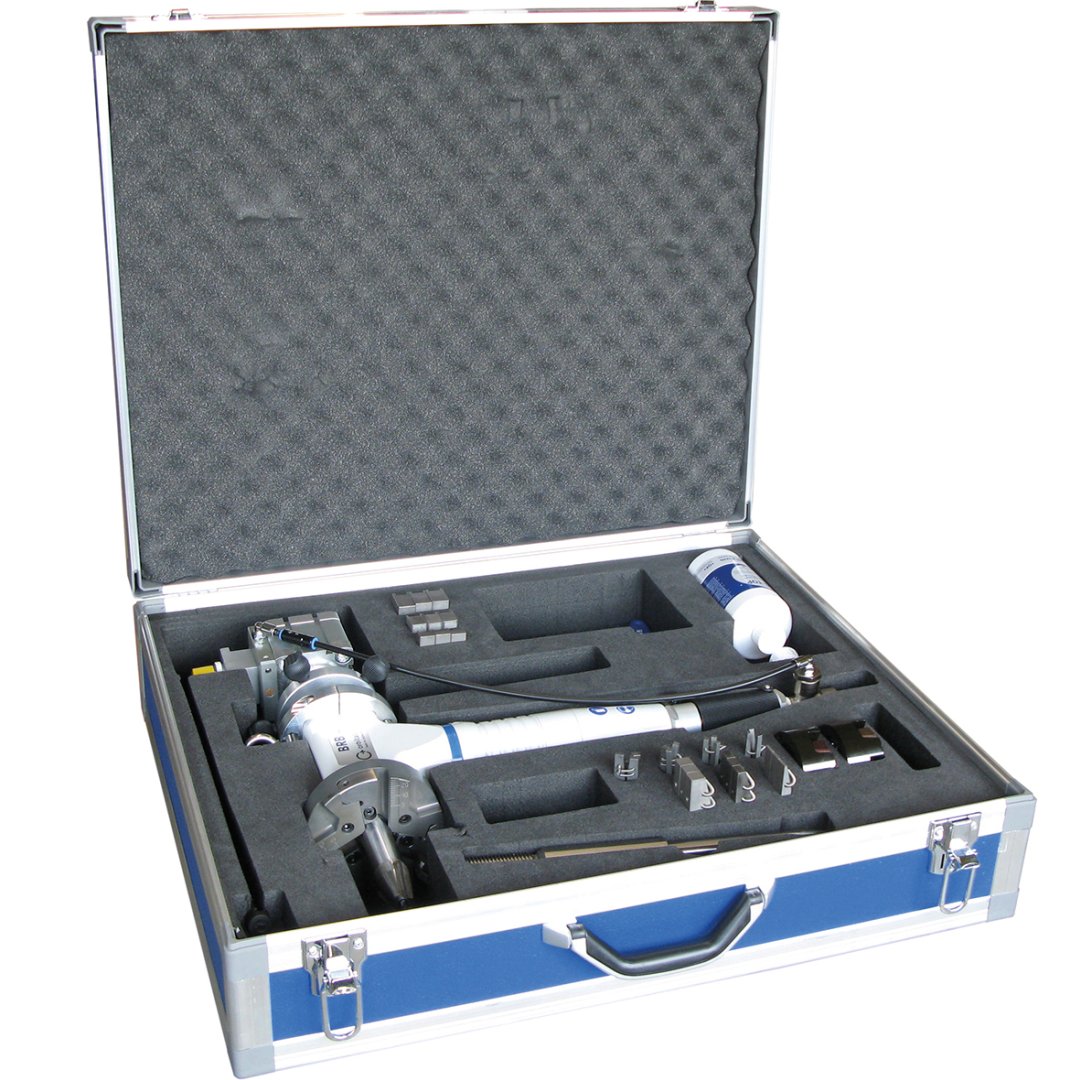

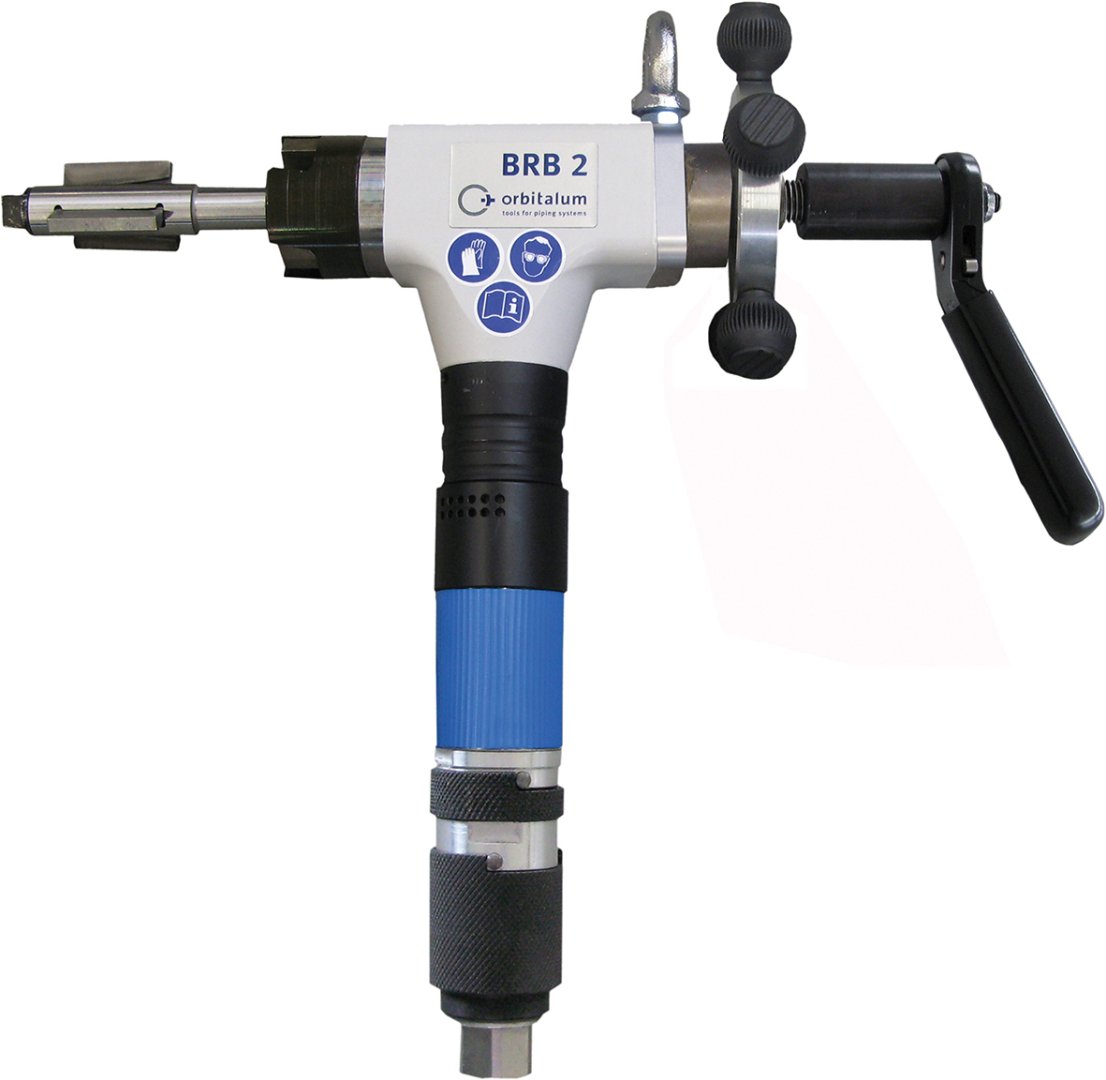

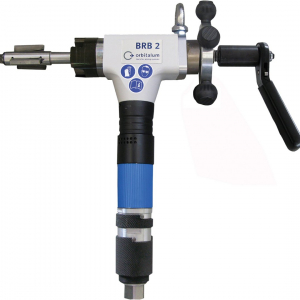

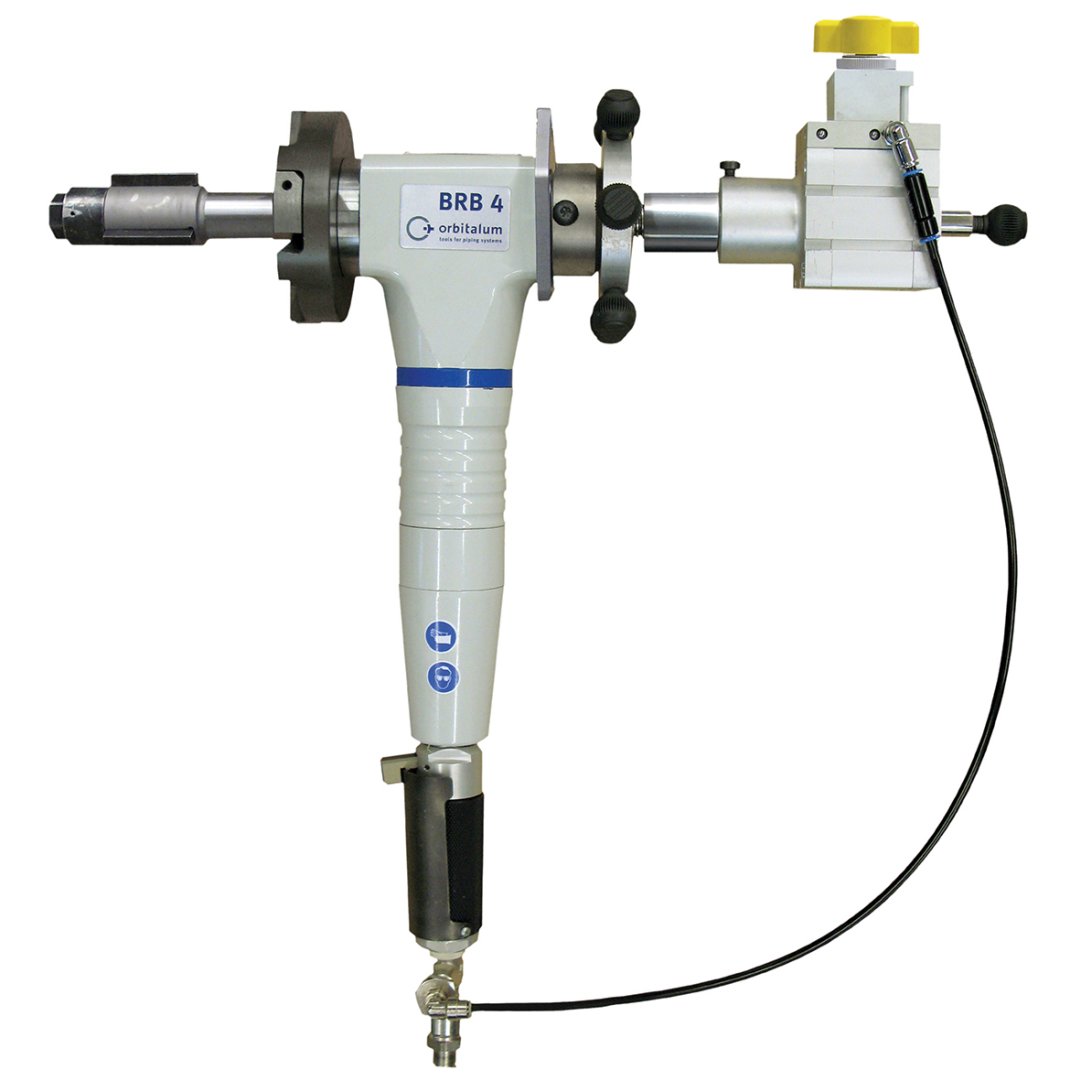

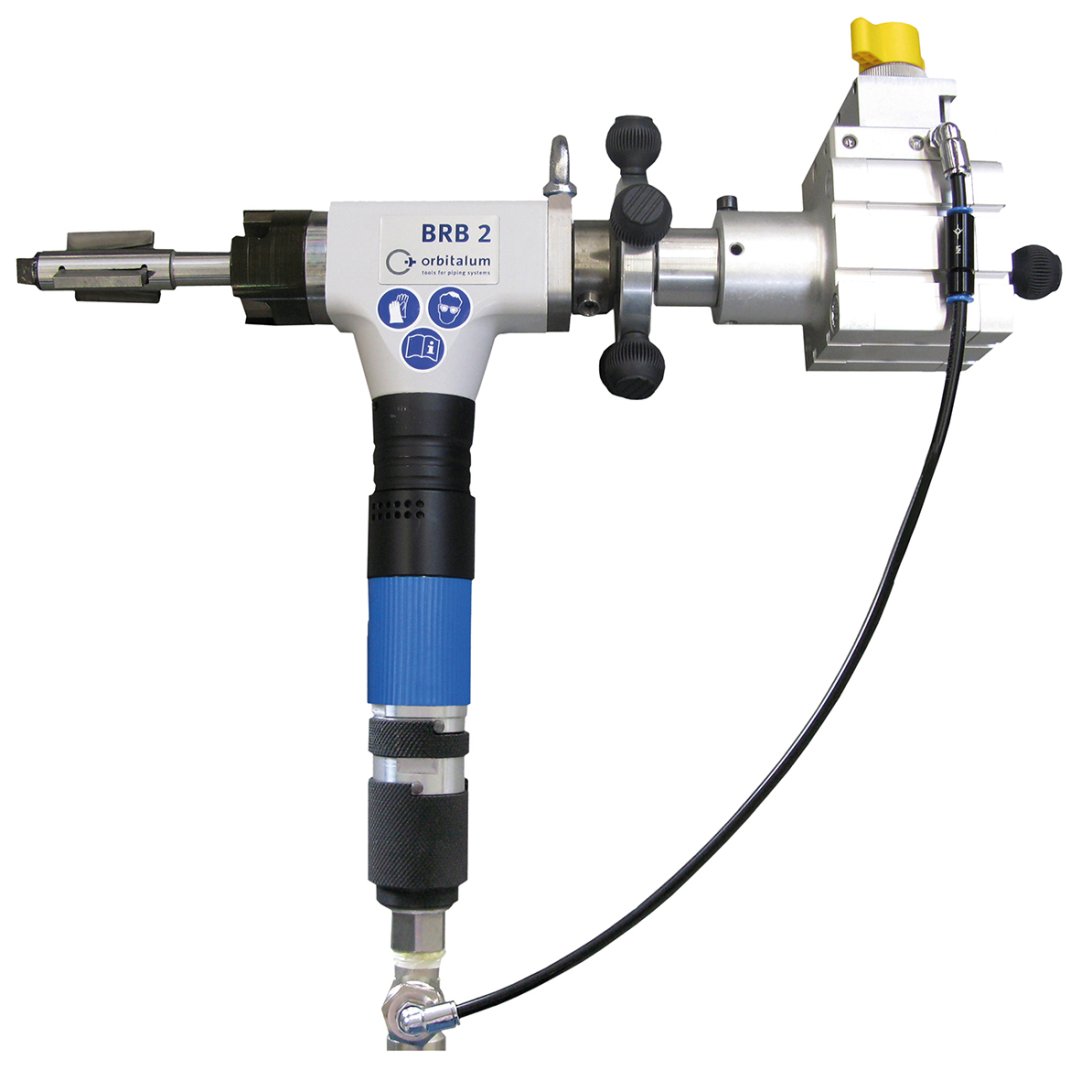

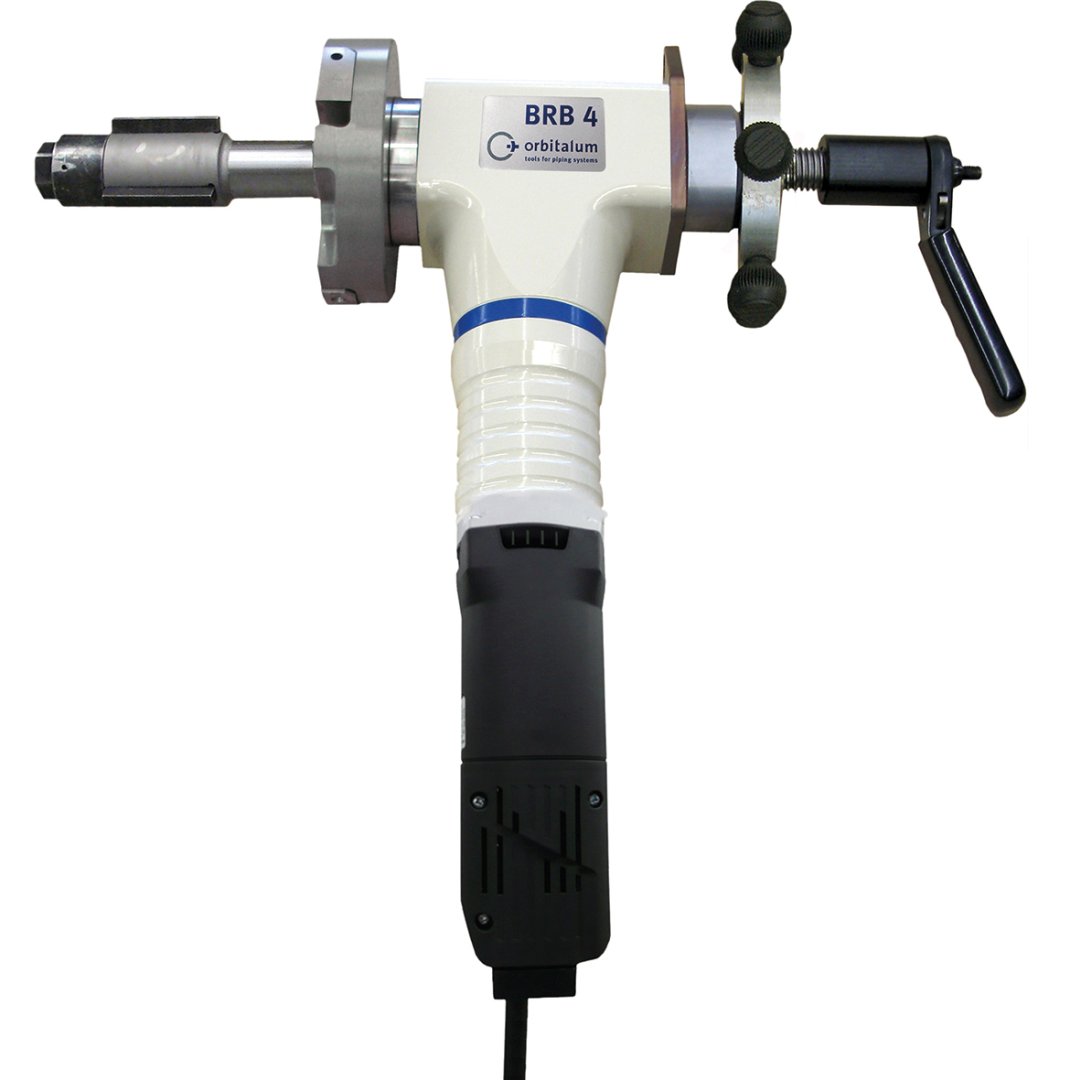

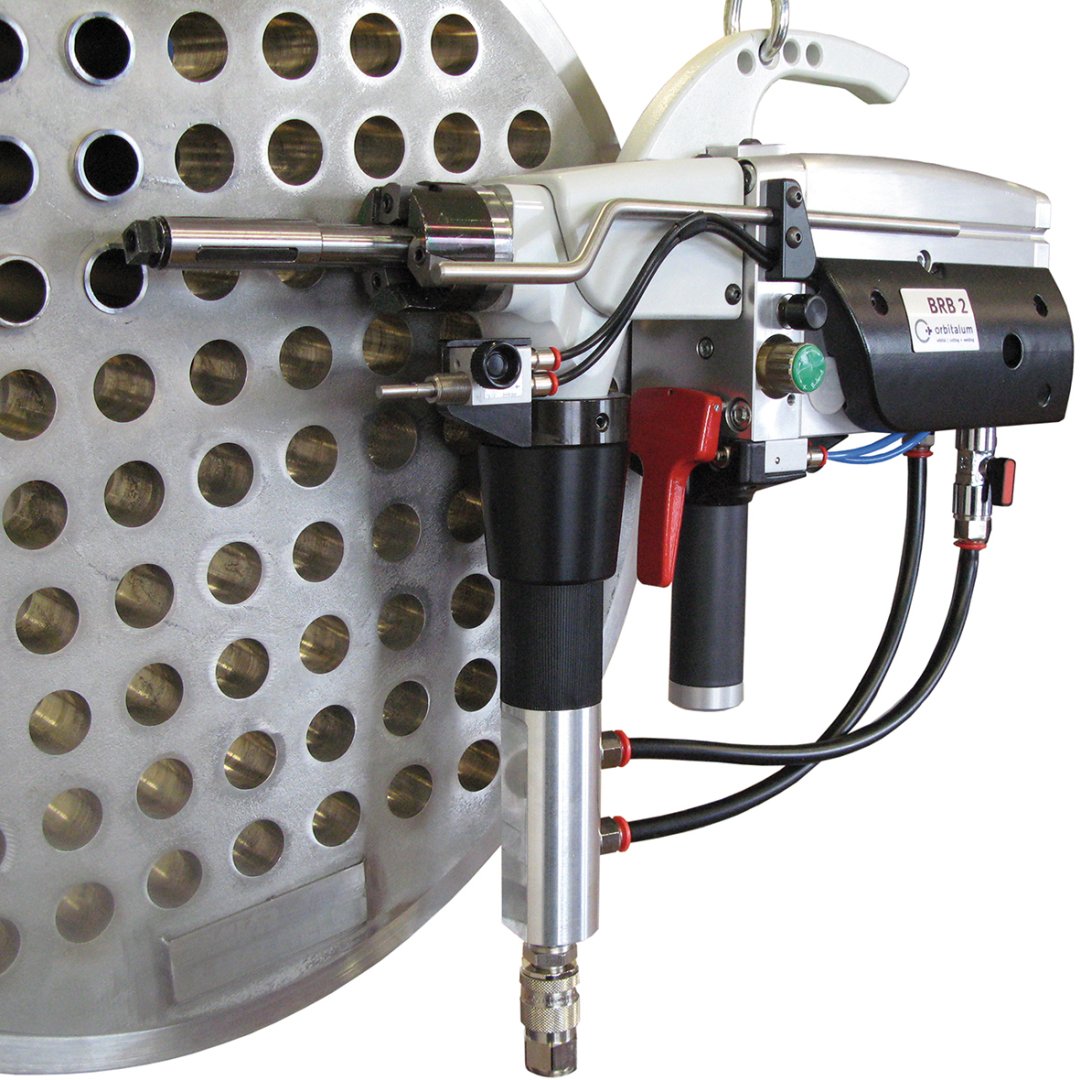

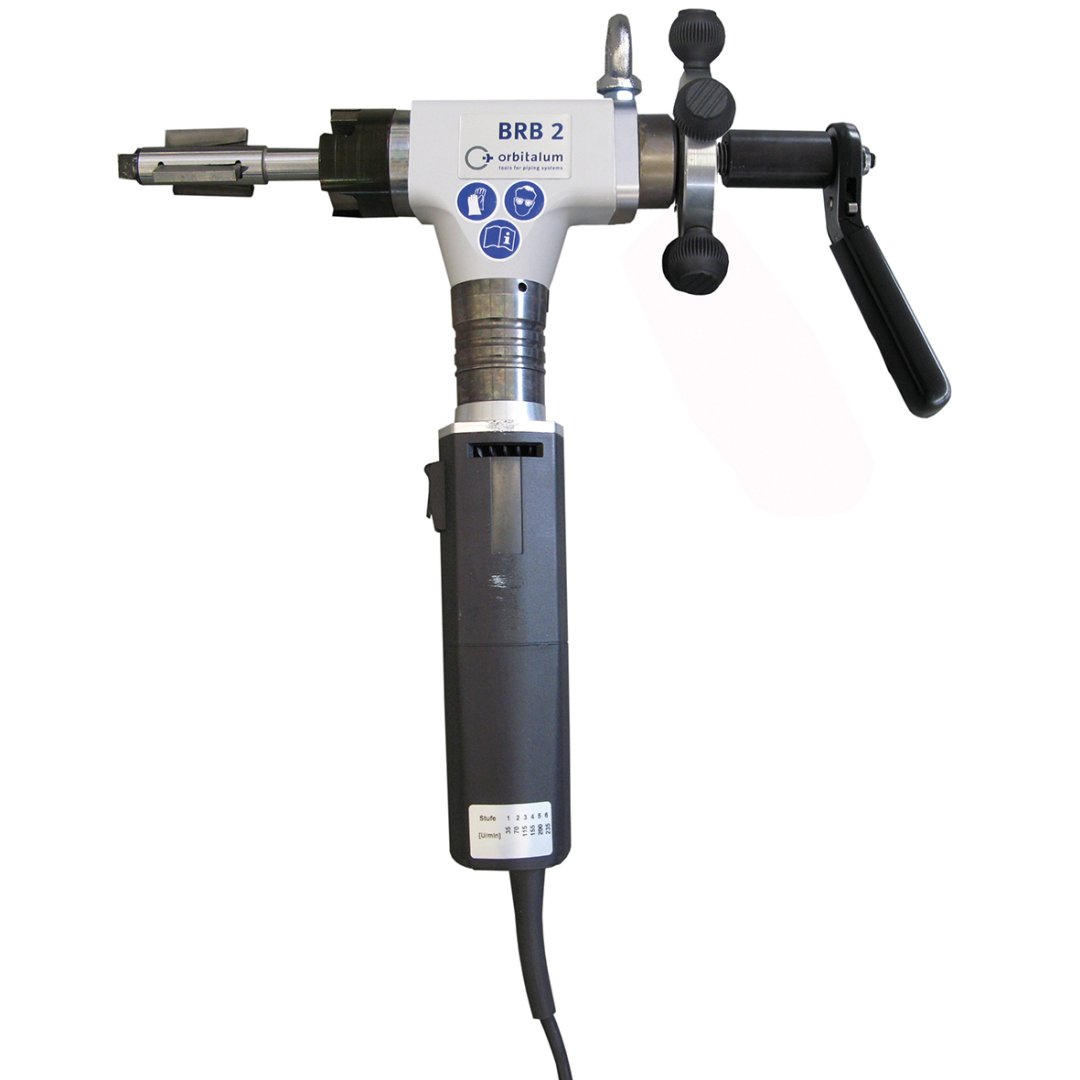

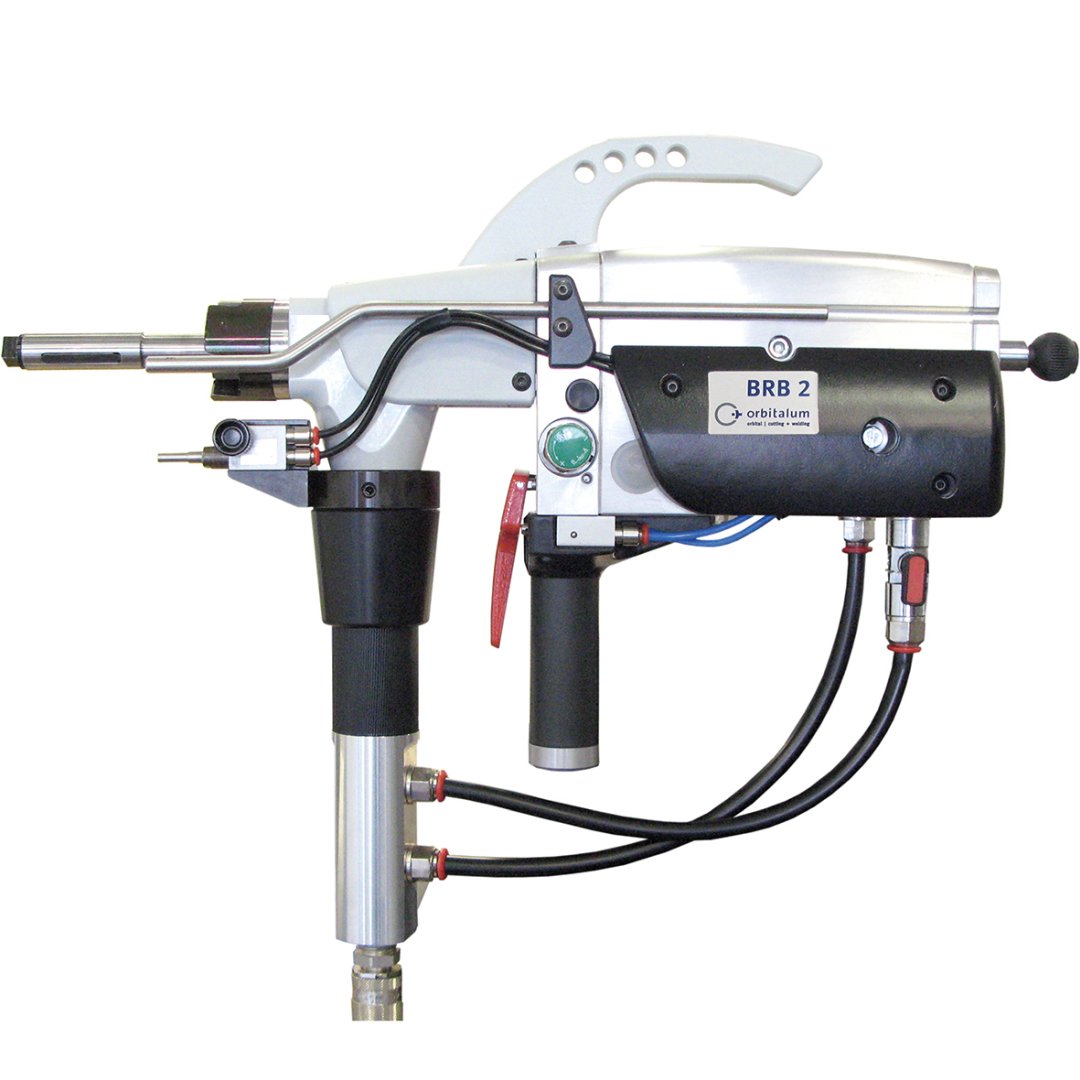

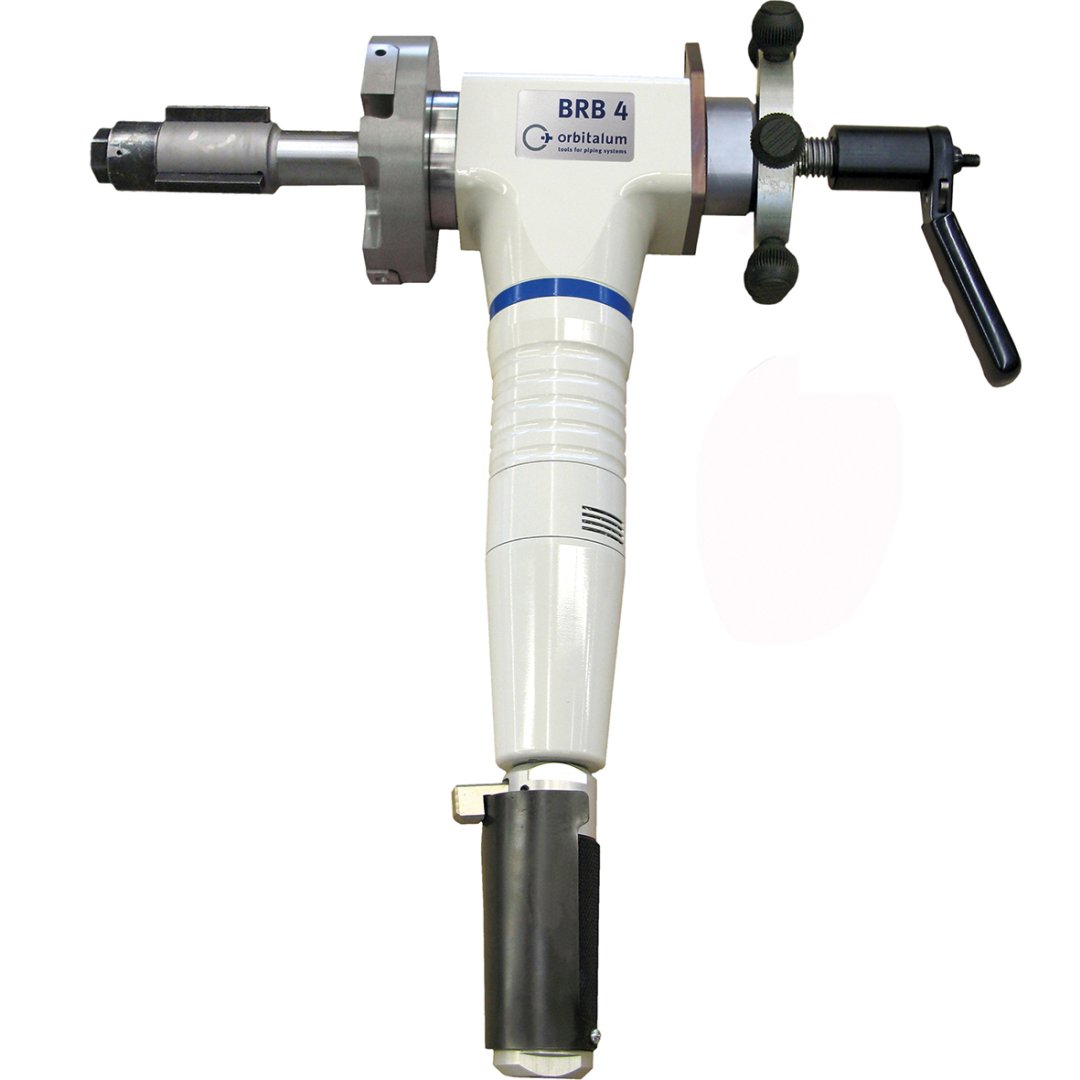

BRB

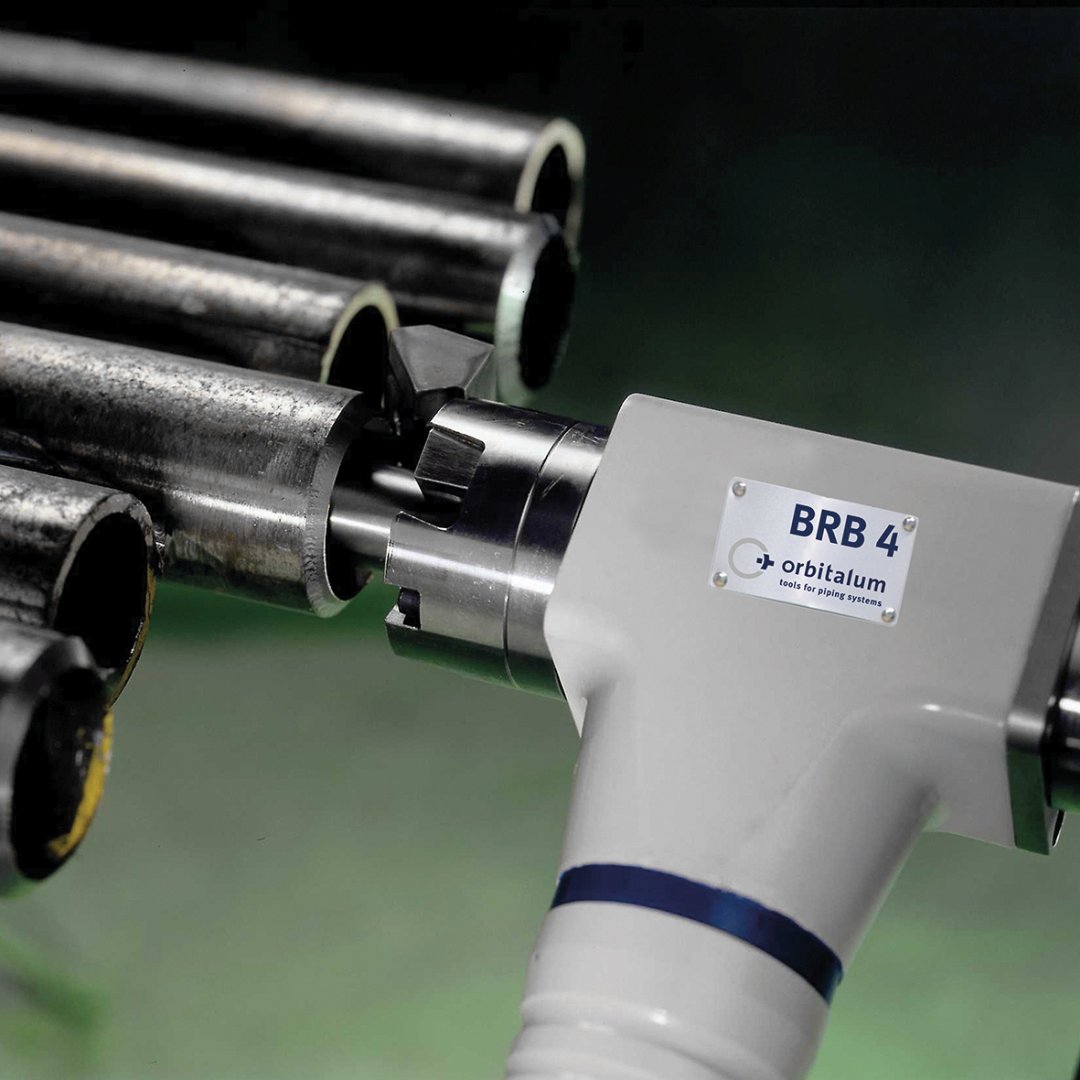

Csővégmegmunkáló gépek, minimális helyigénnyel. Erős és masszív berendezések, amelyek kifejezetten kazánokhoz és hőcserélőkhöz fejlesztettek ki. Az NC rögzítési rendszernek köszönhetően, a megfogóelemek az orsóba rögzítettek, így azok nem tudnak leesni vagy elveszni.

A BRB csővégmegmunkálók főbb jellemzői:

Ideális megoldás kazánok és hőcserélők felújításához, karbantartásához
Kis súly, könnyű kezelhetőség
Nagy ismétléspontosság
Szabadalmaztatott QTC® szerszámcsere rendszer
Nagy teljesítményű bevonatos lapkák, 2 vagy 4 éllel
V, Y vagy tulipán profilok kialakítására is alkalmas
Elektromos és pneumatikus kivitel
Erősen-, gyengén ötvözött acélhoz, alumíniumhoz is alkalmas

	BRB 2 Kit 1	BRB 2 Kit 2	BRB 4 Kit 3	BRB 4 Kit 5
Átmérő-tartomány [mm]	16,75 – 41,5	23,0 – 62,0	38,5 – 114,3	23,0 – 114,3
Falvastagság [mm]	2 – 8	2 – 8	2 – 15	2 – 15

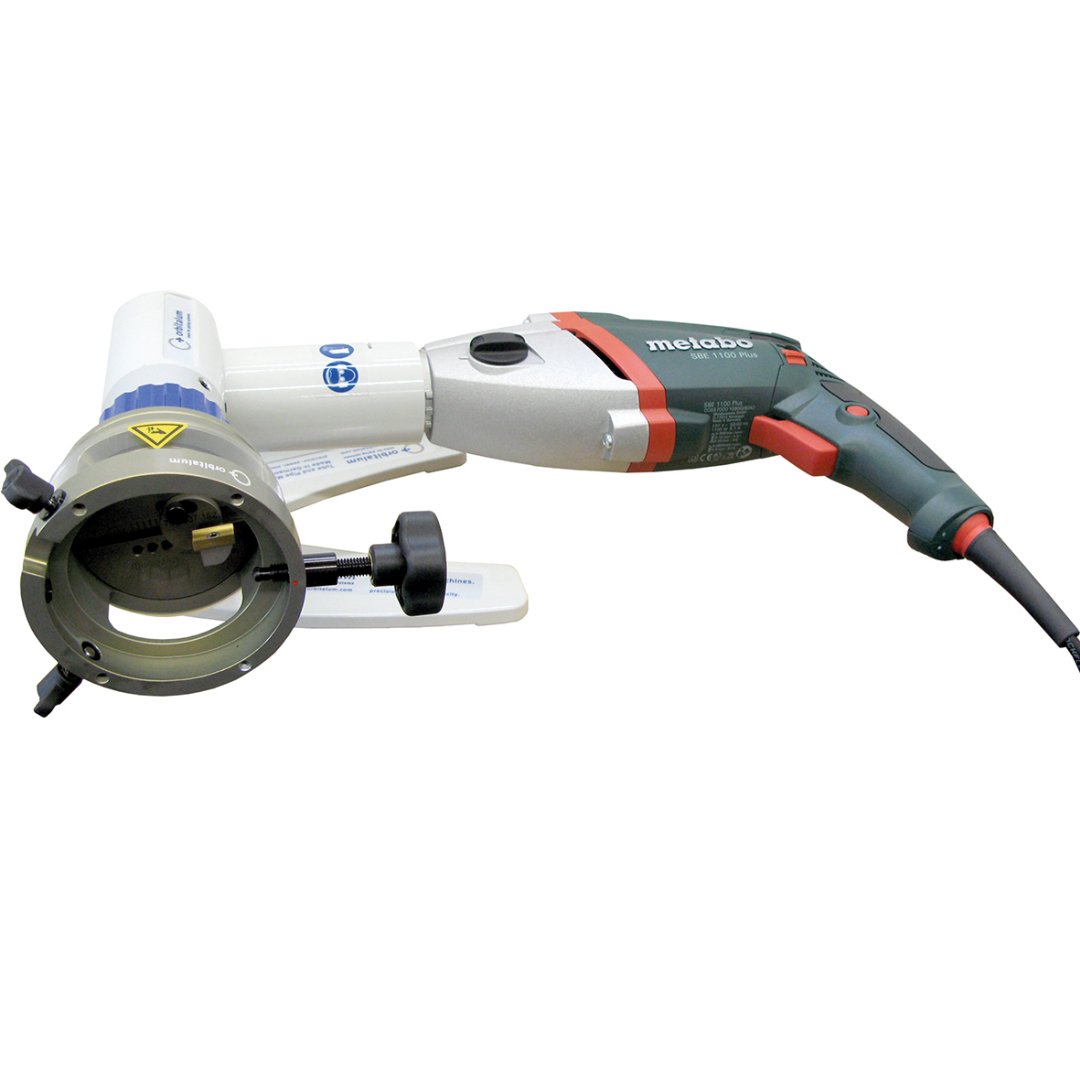

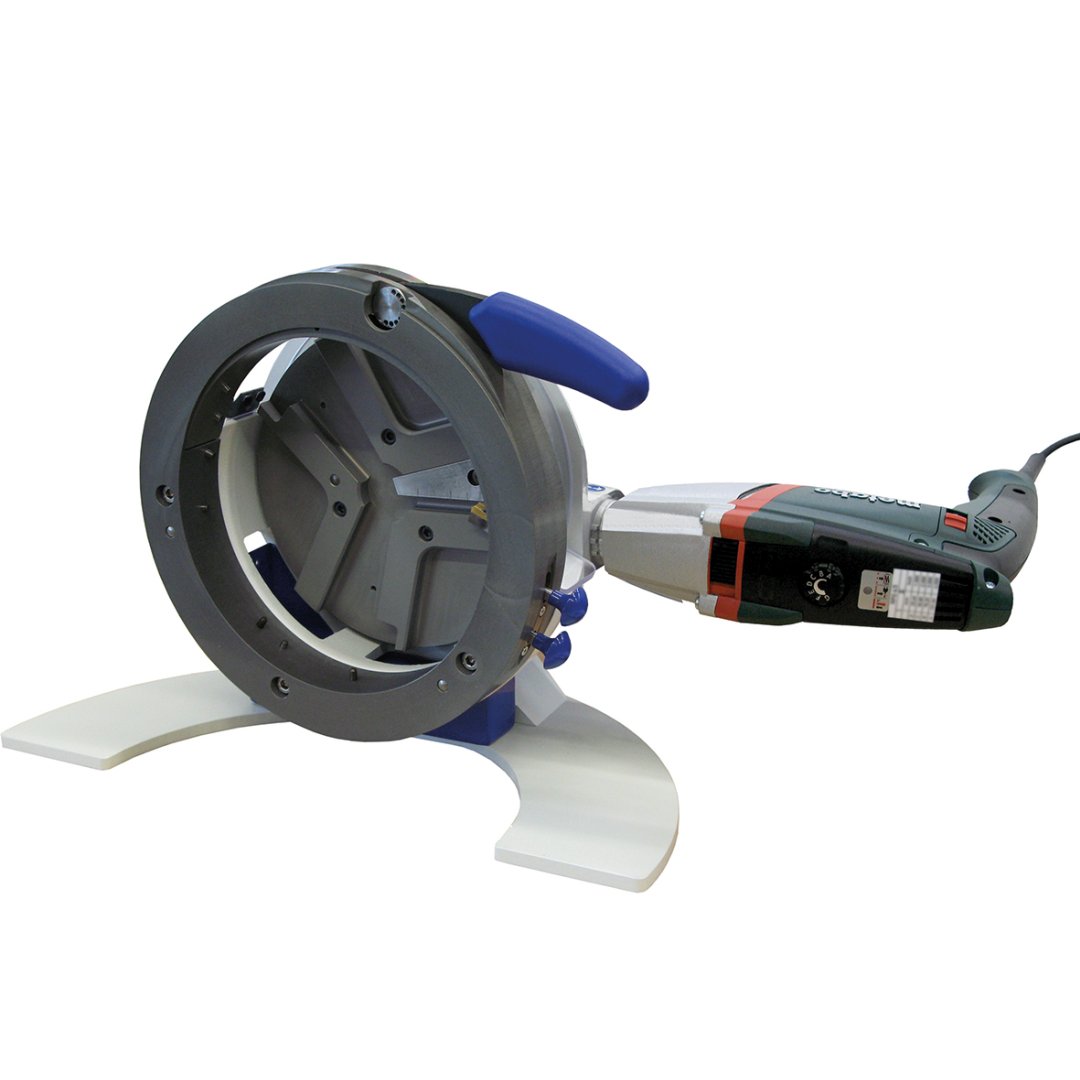

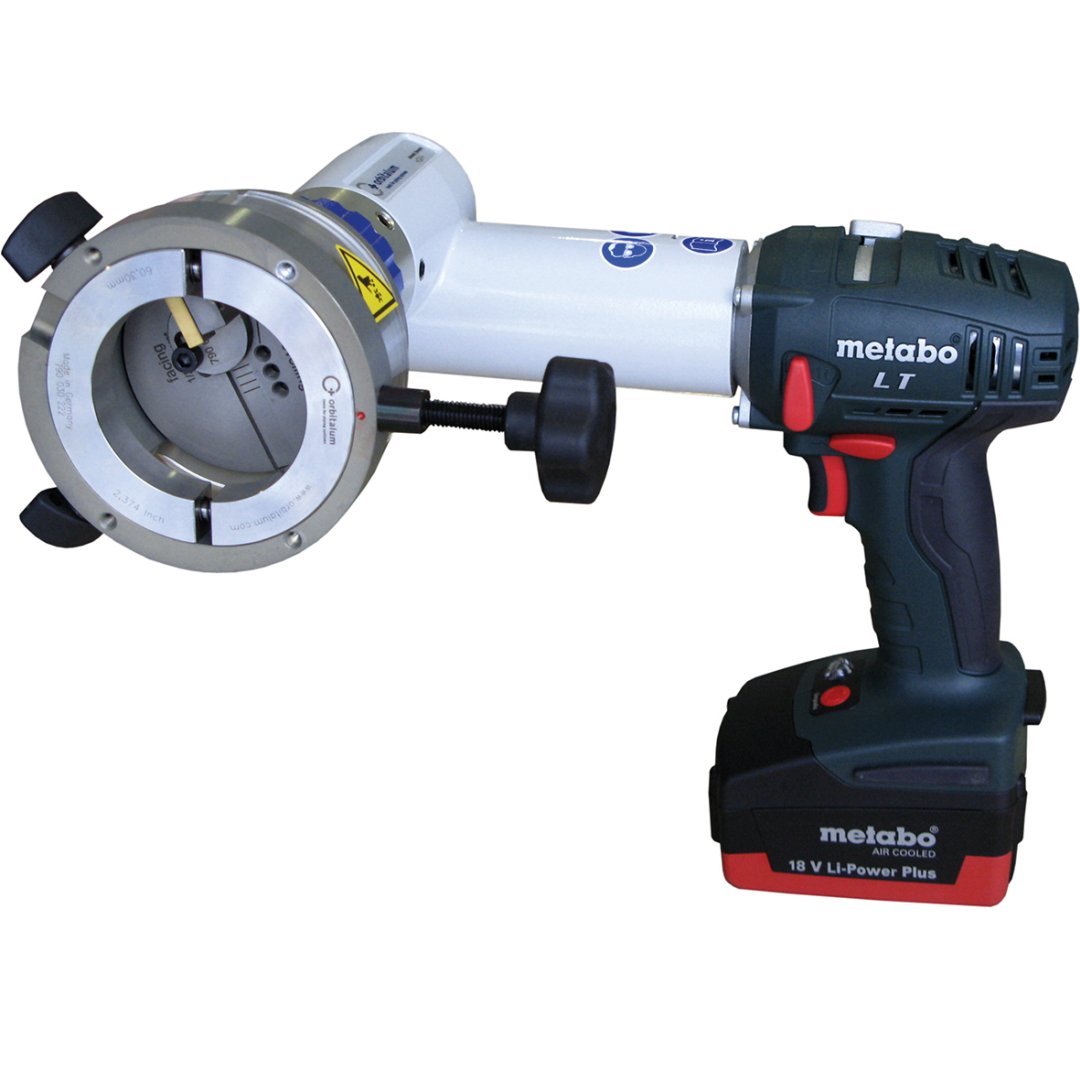

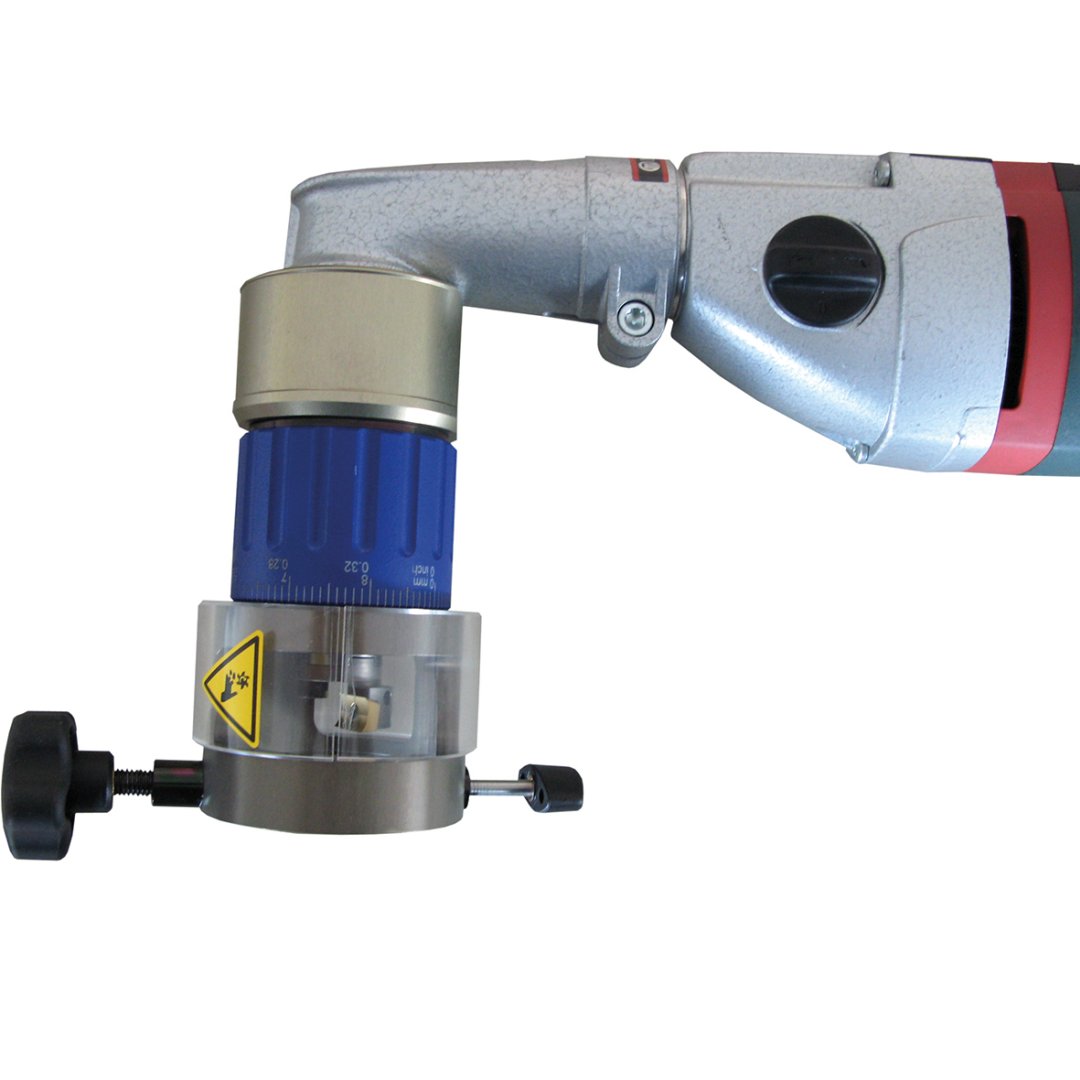

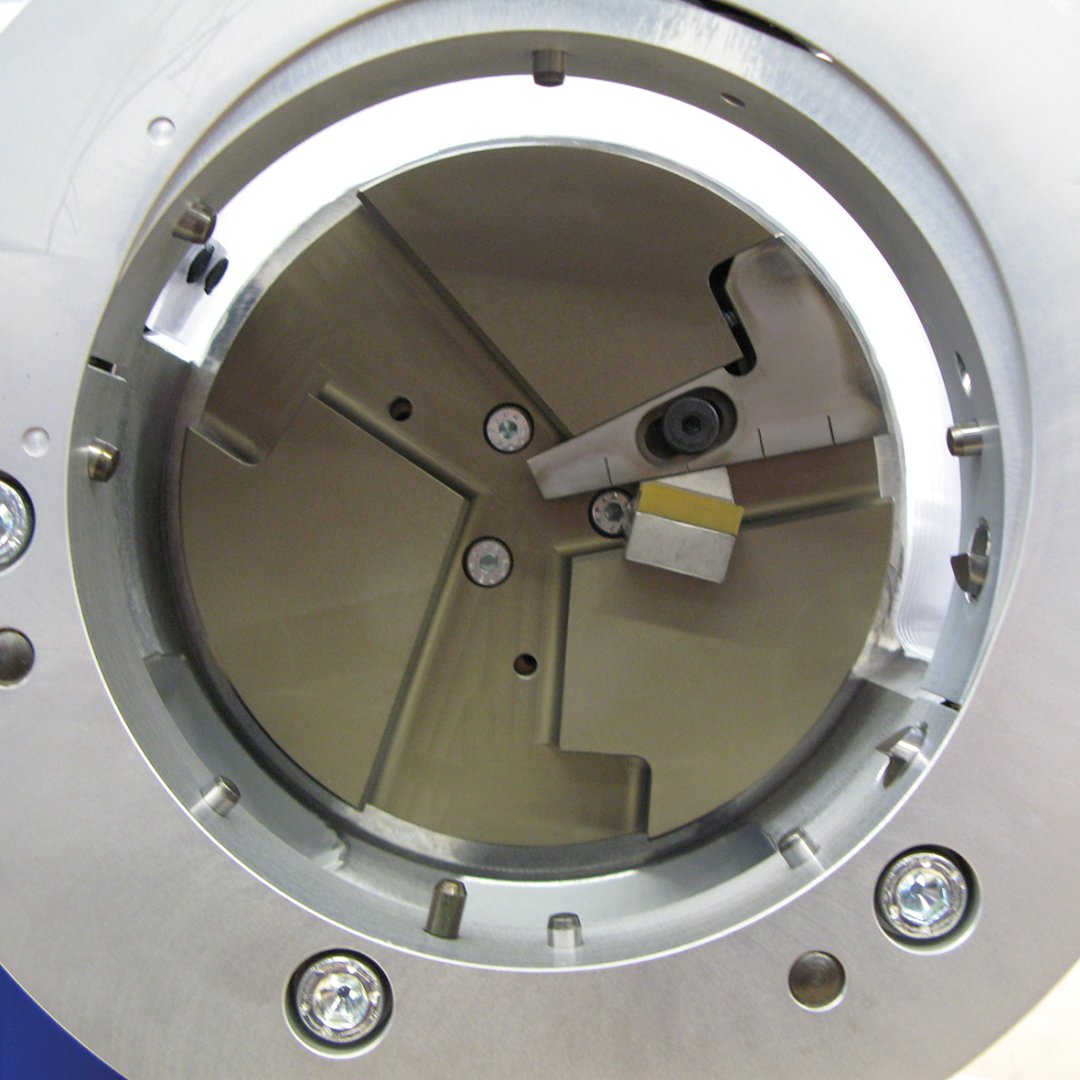

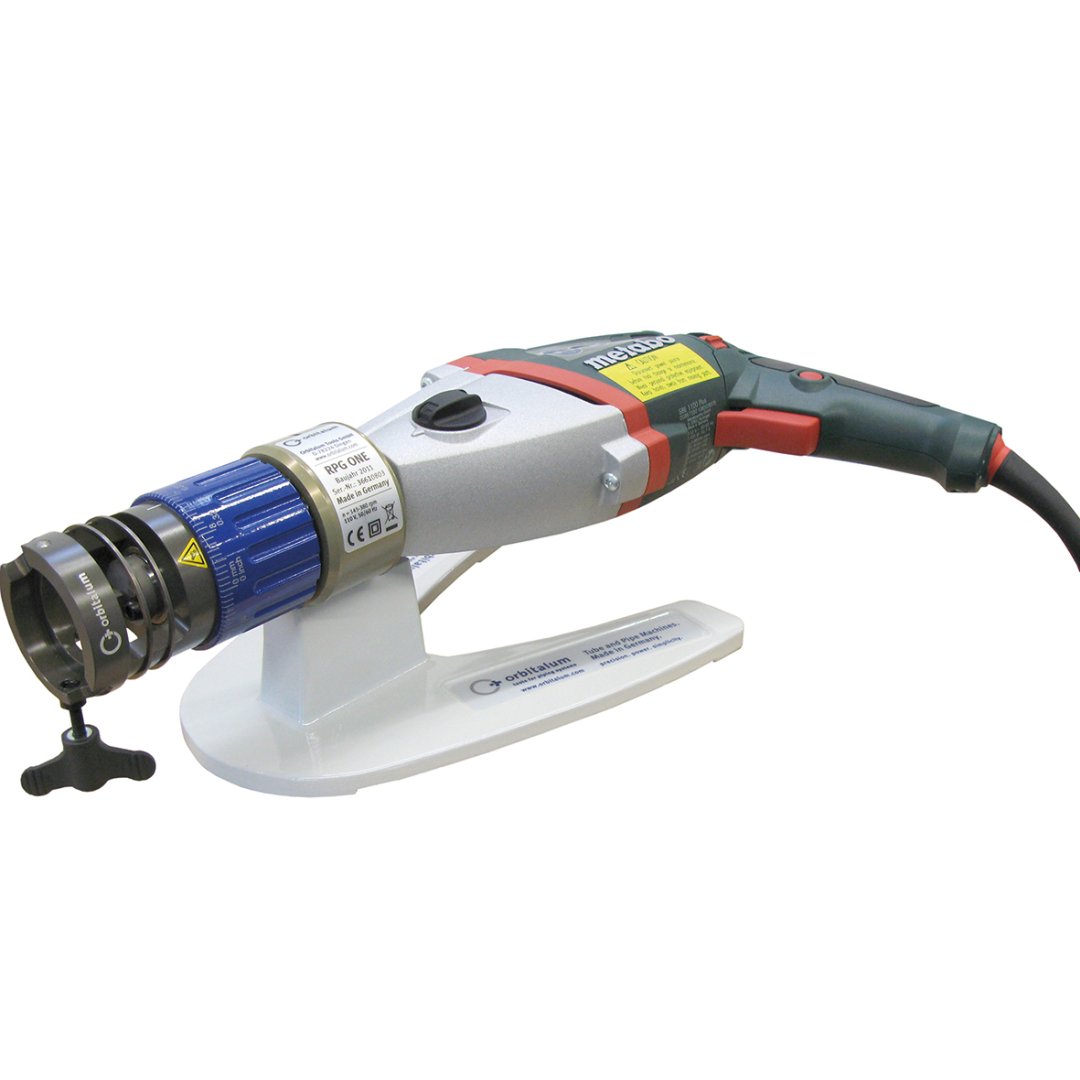

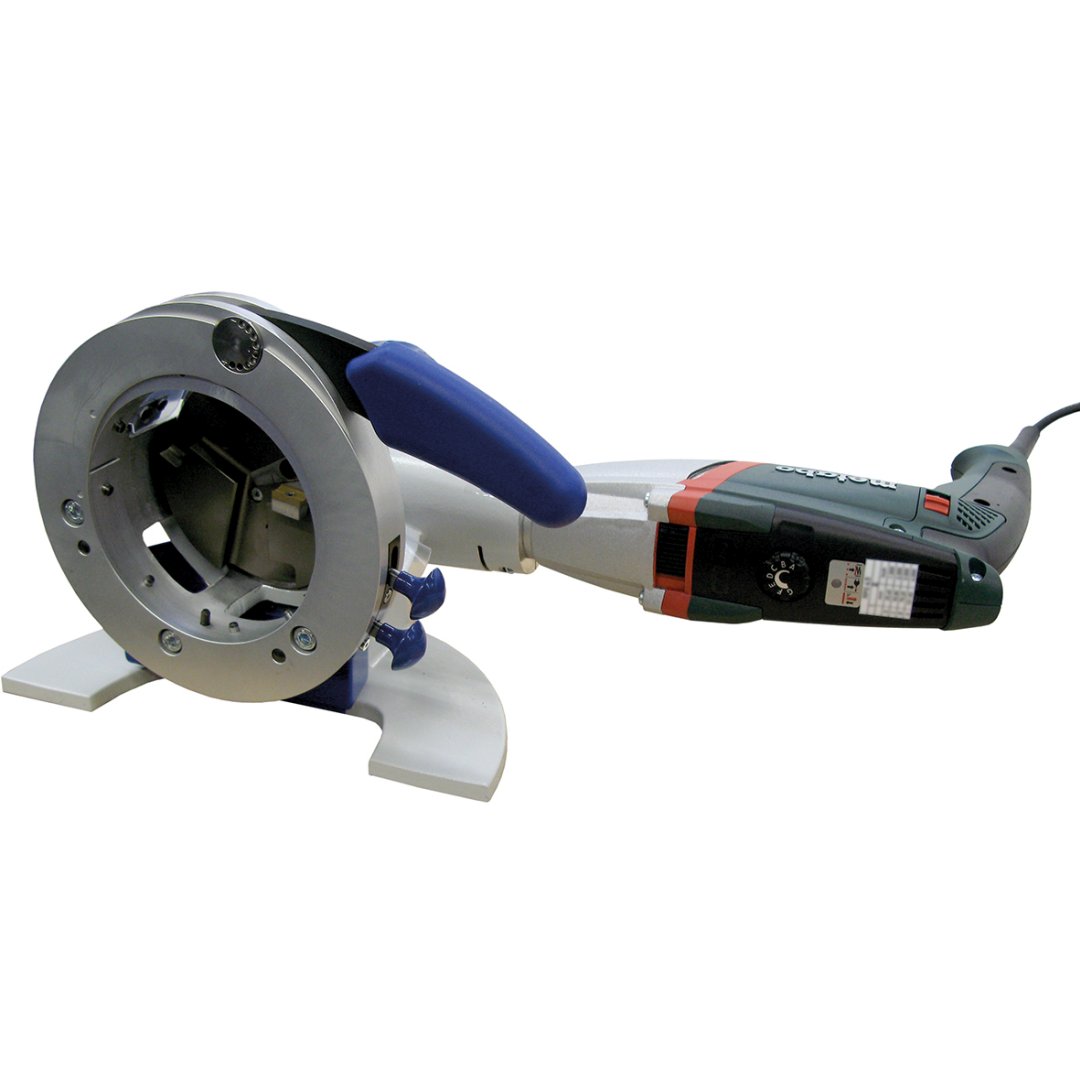

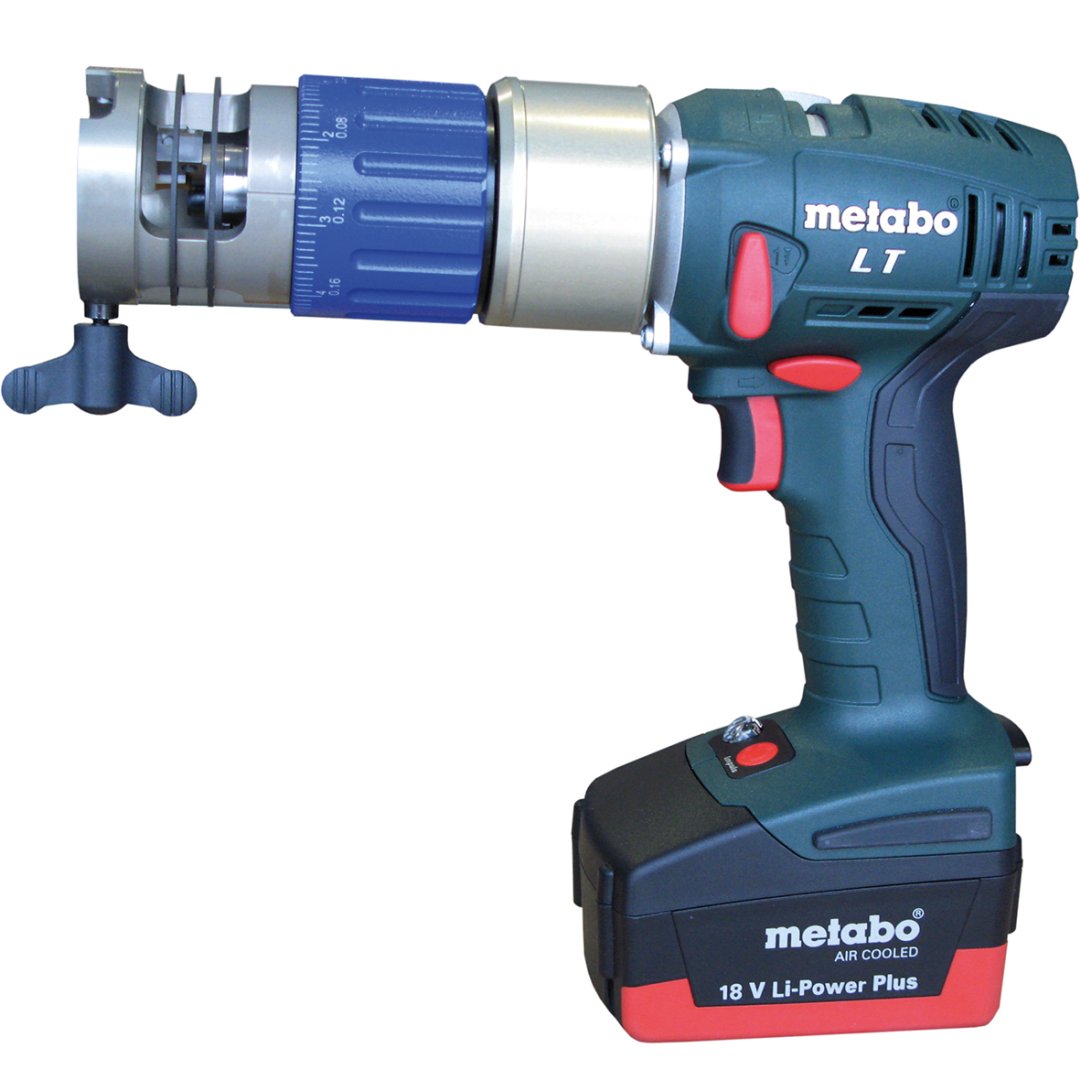

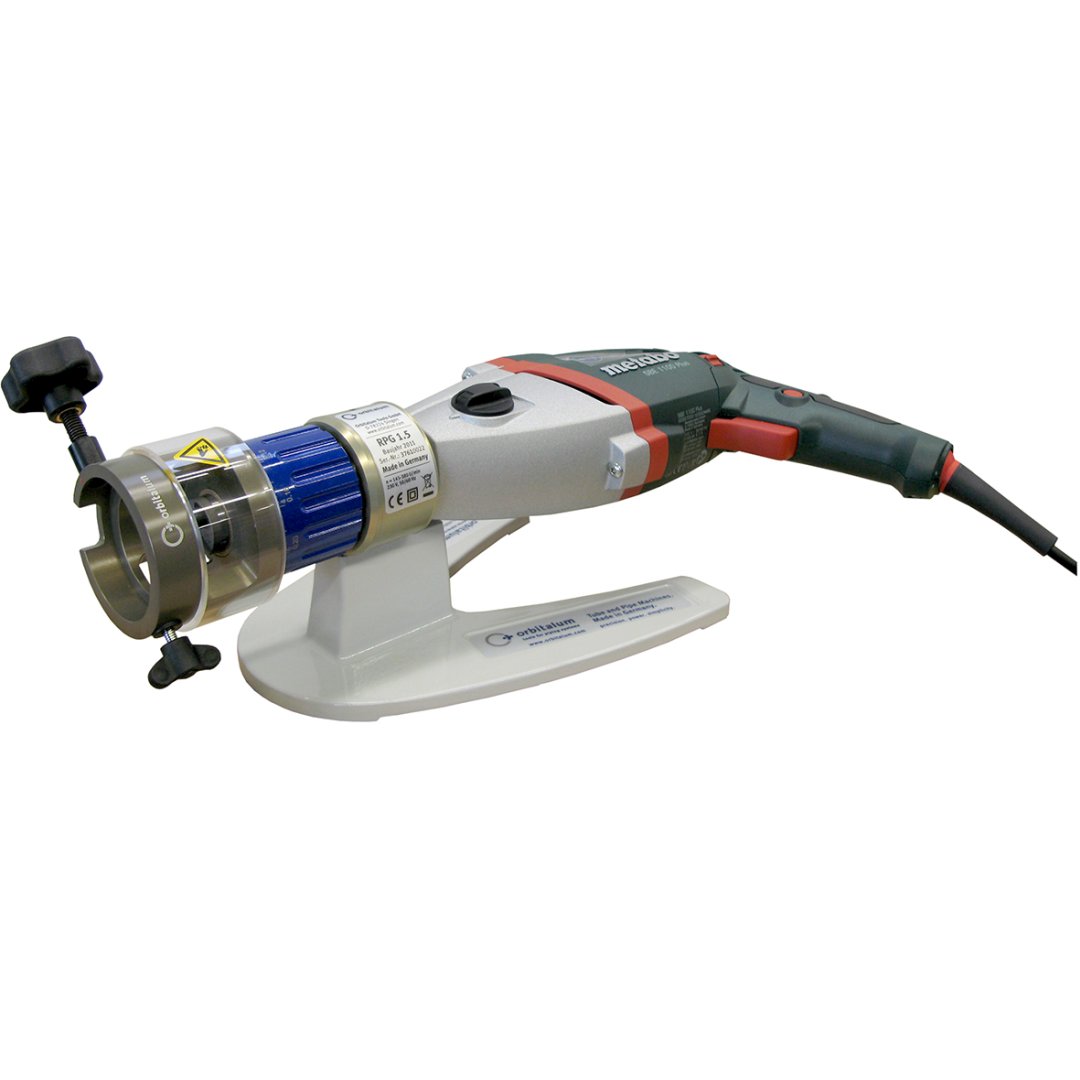

RPG széria

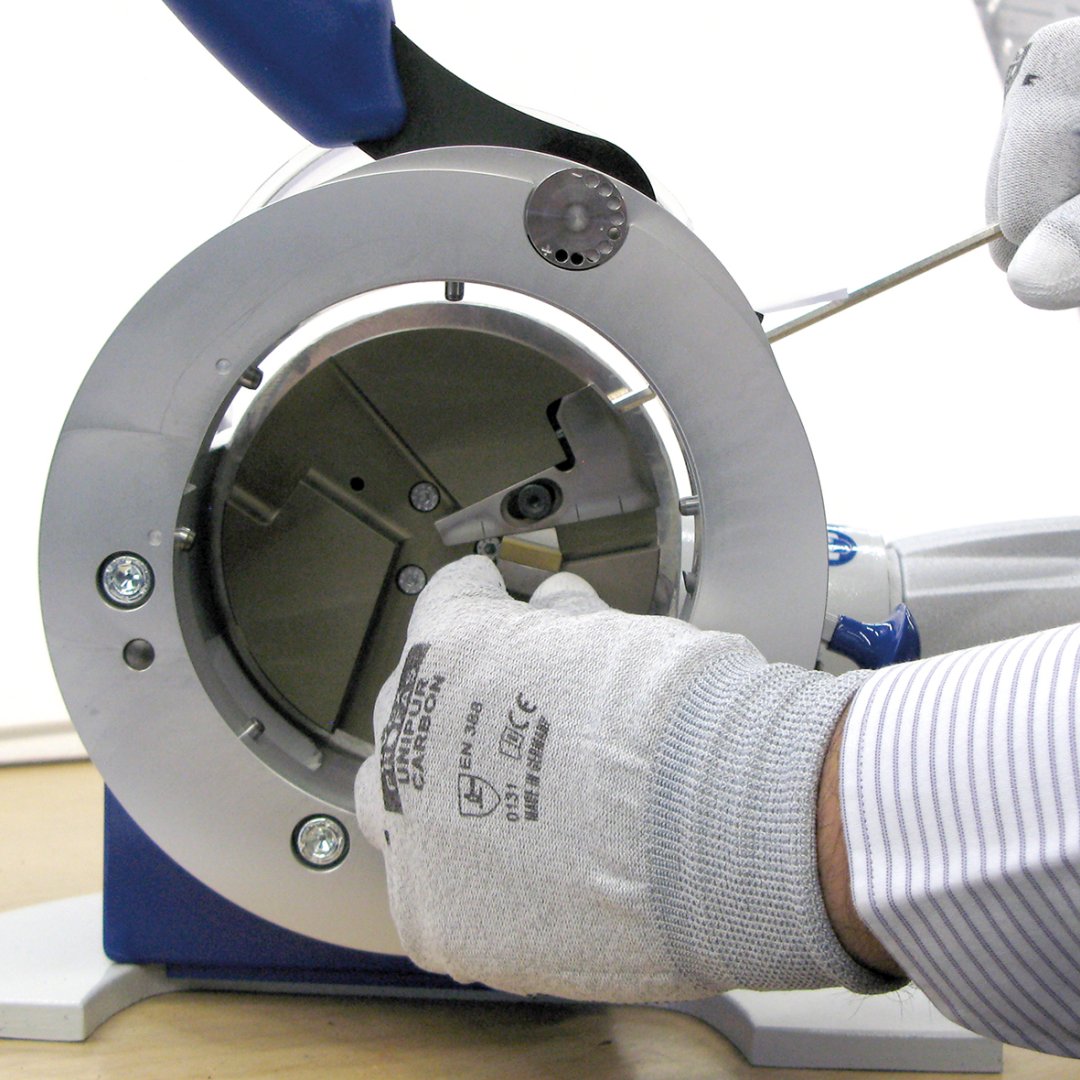

Az RPG széria gépei vékonyfalú csövek csővégmegmunkálására (I- varrat) alkalmasak. Nagyon precíz megfogása és megmunkálásának kivételes minősége, alkalmassá teszi a hozaganyag nélküli orbitális hegesztés előkészítésére. Könnyű, kompakt gépek, amelyek akkus (Cordless) kivitelben is elérhetőek. Gyengén- és erősen ötvözött acélok, alumínium és titán csövek megmunkálására is alkalmas.

	RPG ONE / RPG ONE Cordless	RPG 1.5 / RPG 1.5 Cordless	RPG 2.5 / RPG 2.5 Cordless	RPG 4.5 / RPG 4.5 S (satus kivitel)	RPG 8.6
Átmérő-tartomány [mm]	3,0 – 25,4	3,0 – 38,1	3,0 – 63,5	12,7 – 114,3	50,8 – 219,1
Falvastagság [mm]	3,0	3,0	3,0	3,0	3,6

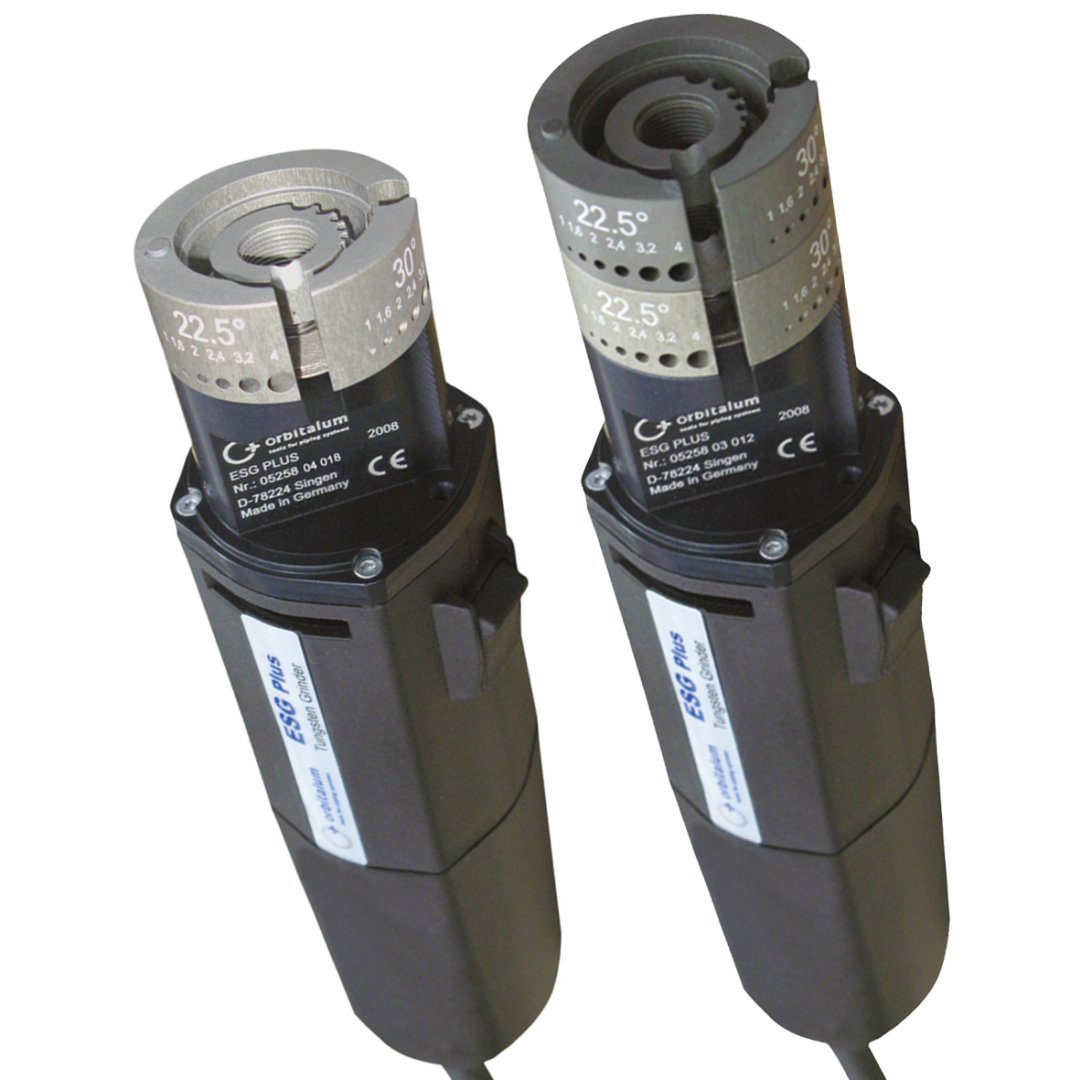

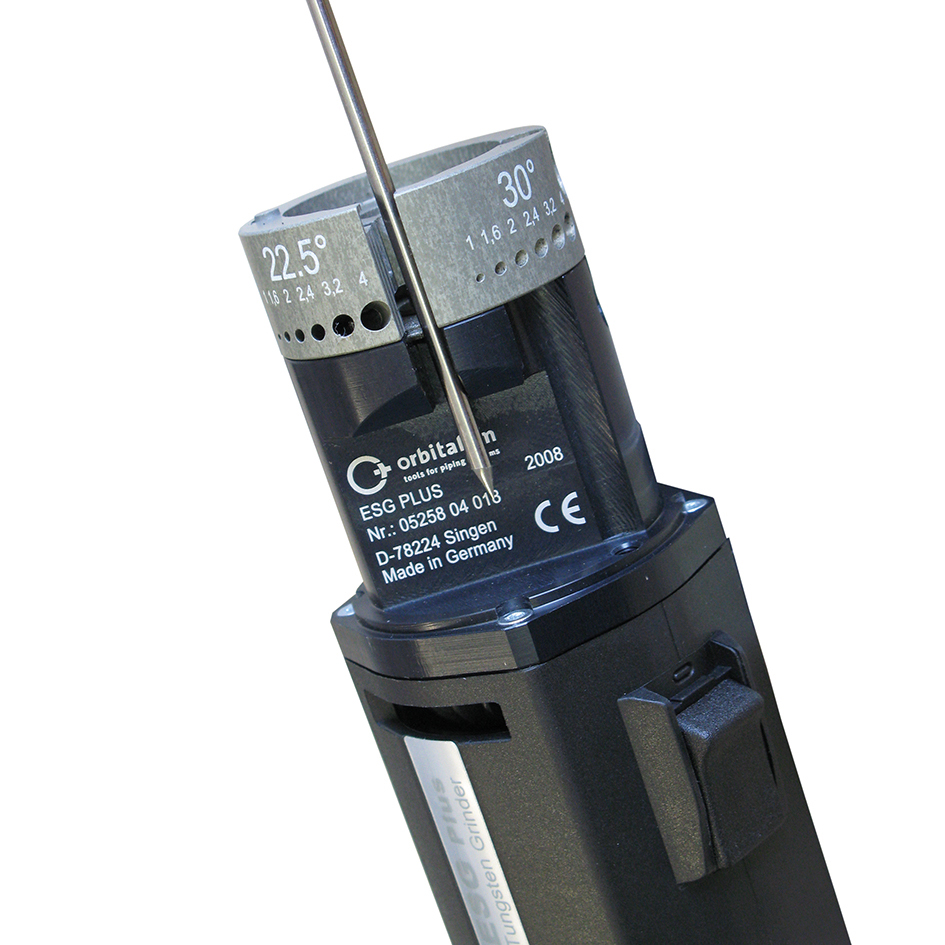

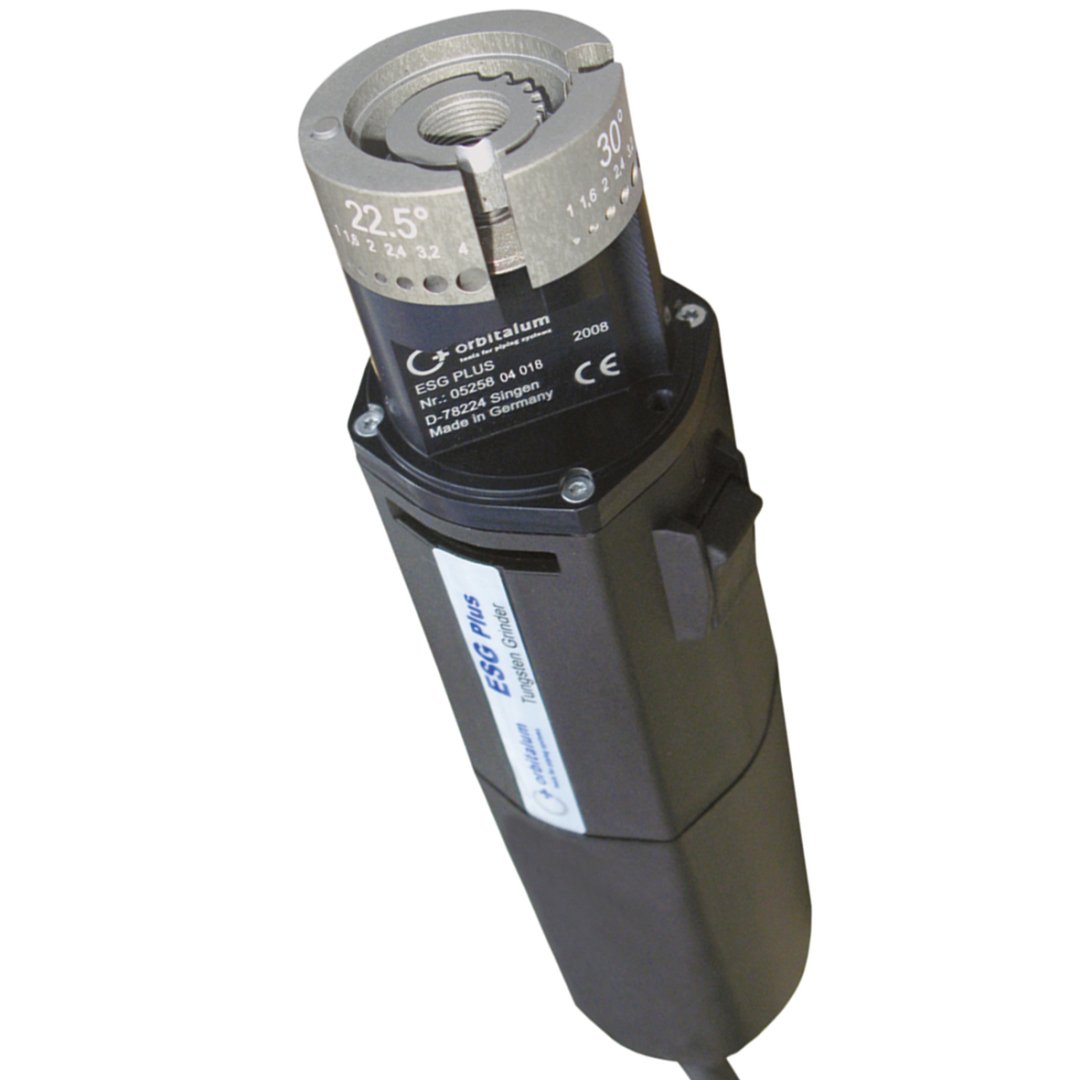

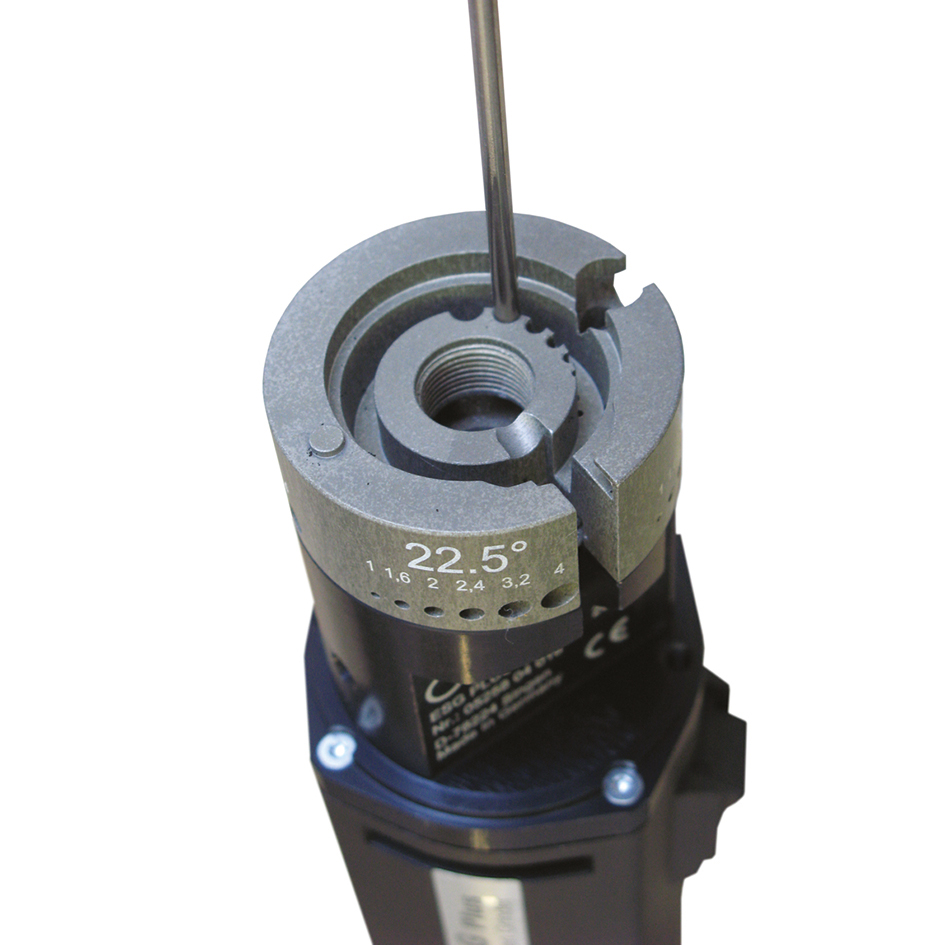

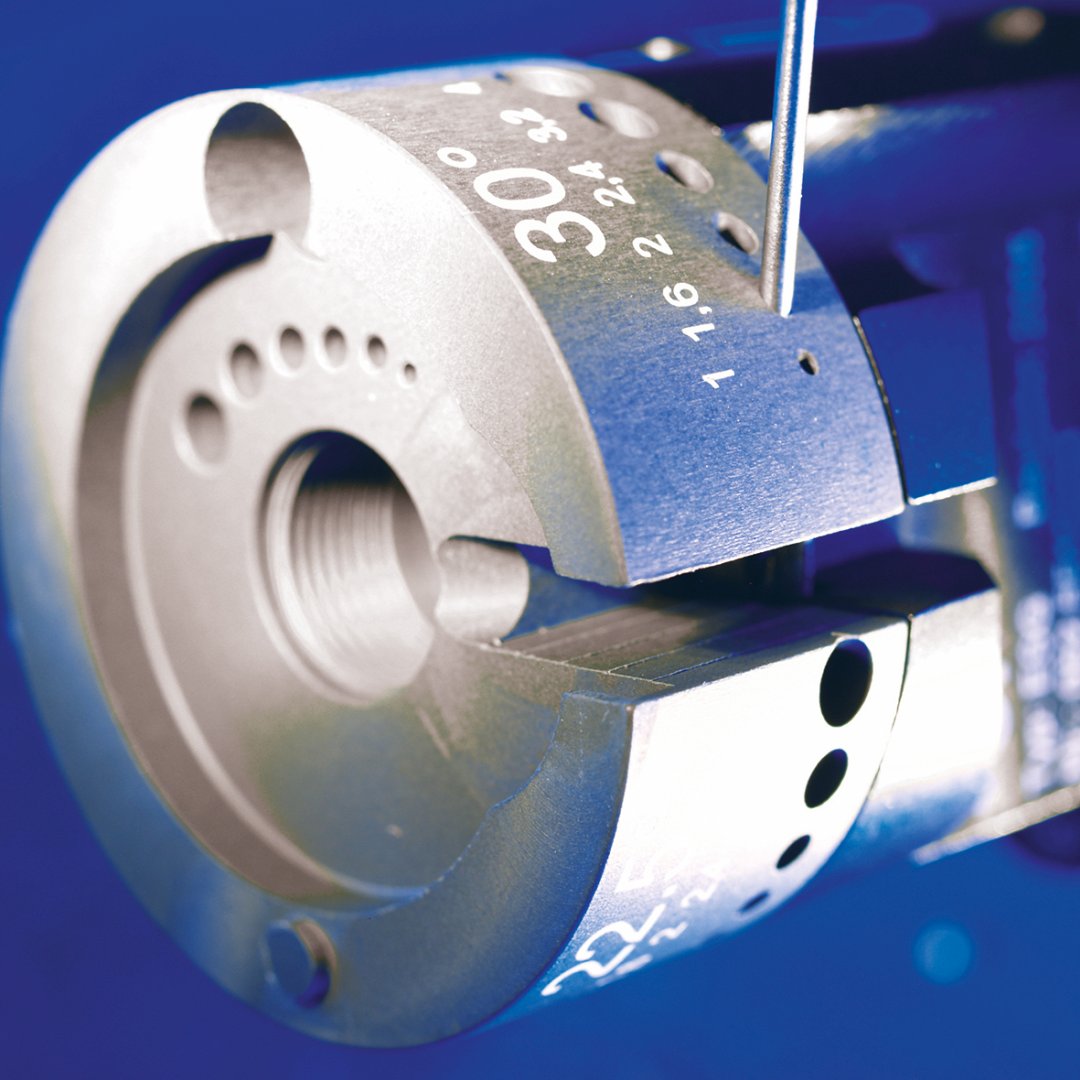

Elektródacsiszolók

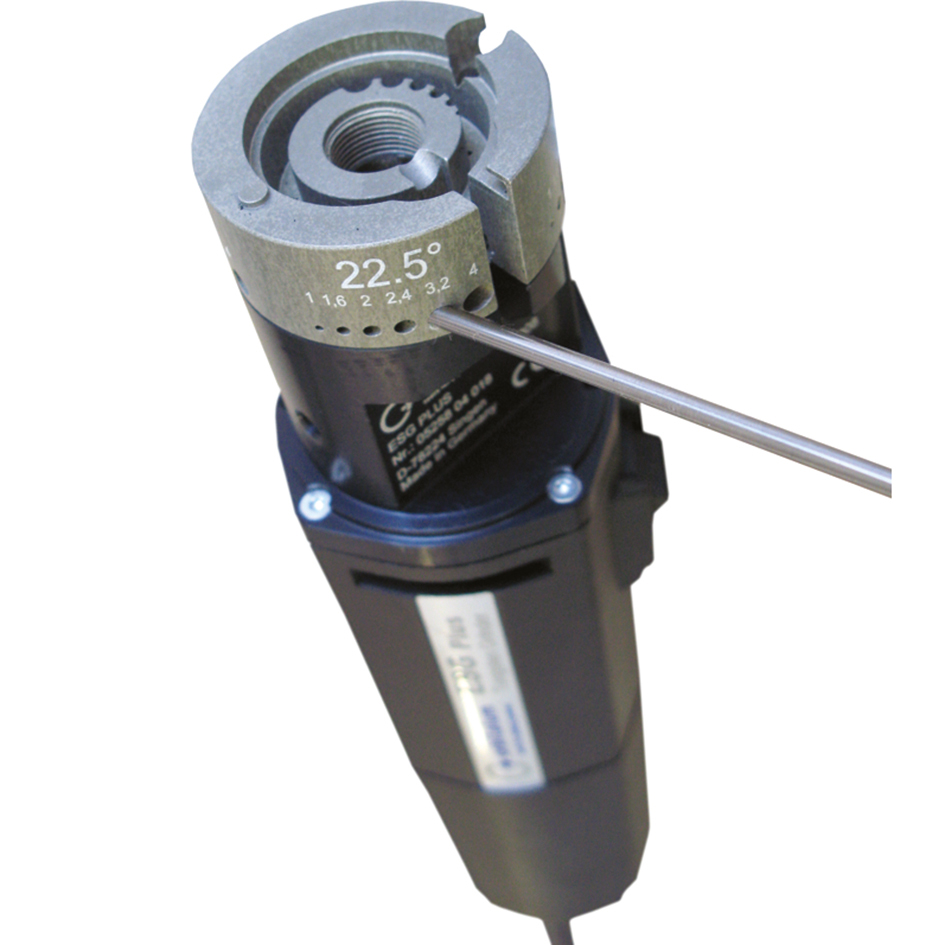

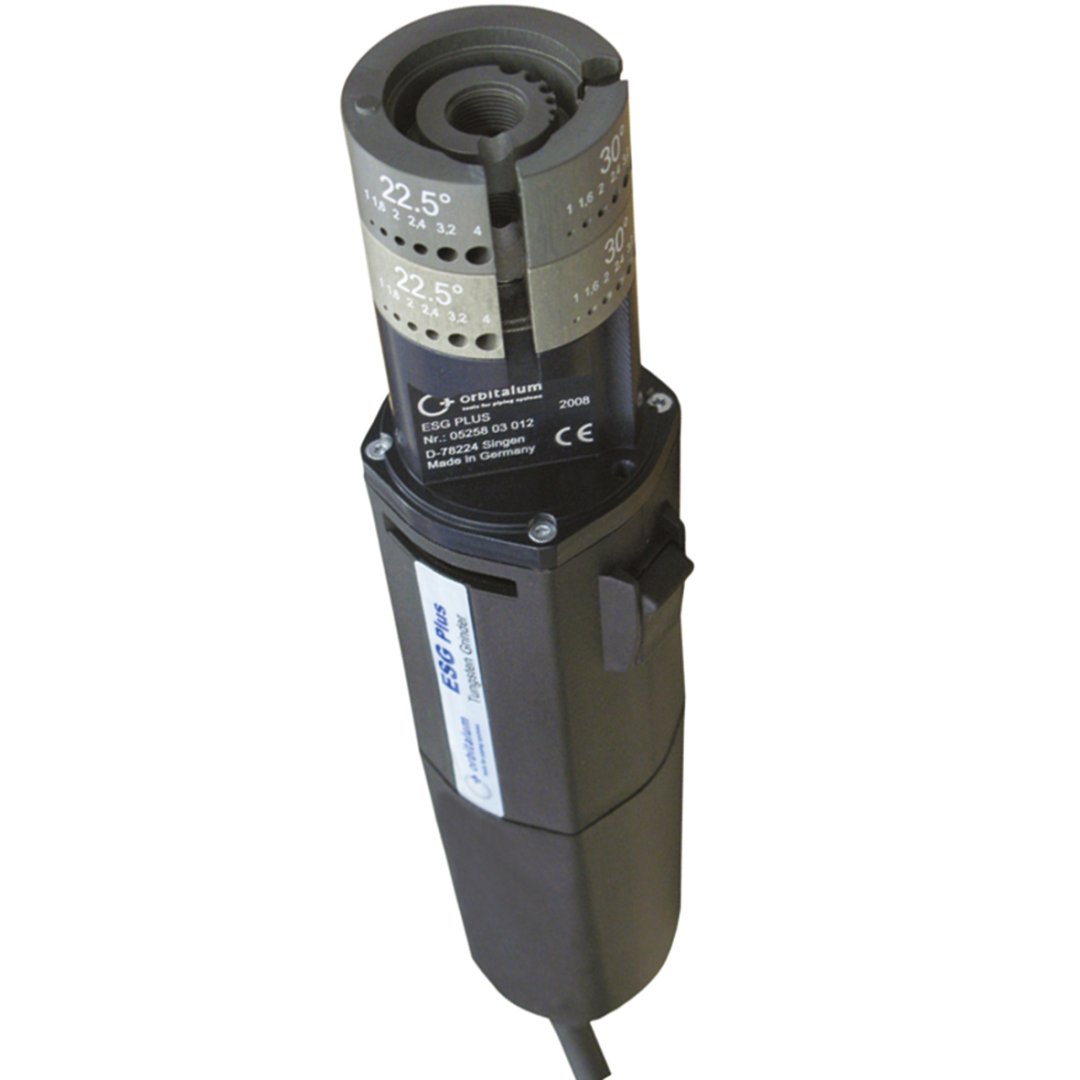

ESG MAX, ESG Plus, ESG Plus2 A legjobb megoldás a volfrám elektródák gyors és pont előkészítéséhez. A tökéletes kézi szerszám a WIG/TIG hegesztéshez használatos elektródák élezéséhez, darabolásához.

Az ESG család főbb jellemzői:

4 különböző szög
6 különböző elektróda mérethez
3 féle elérhető finomságú csiszolókorong
Gyors és könnyű használat
Az előre beállított szögeknek köszönhetően nagy ismétlési pontosság
Optimális előkészítés orbitális és kézi hegesztéshez
Hosszirányú csiszolás a optimális ívhúzáshoz
Könnyen felhelyezhető porvédő

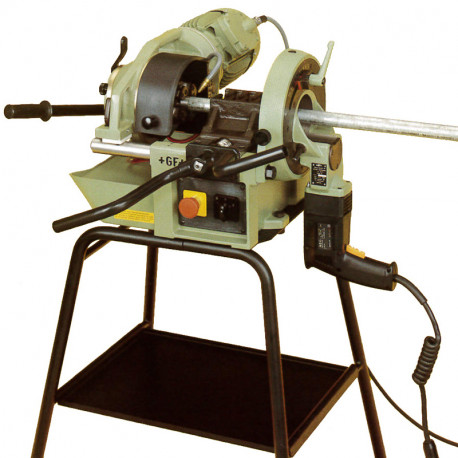

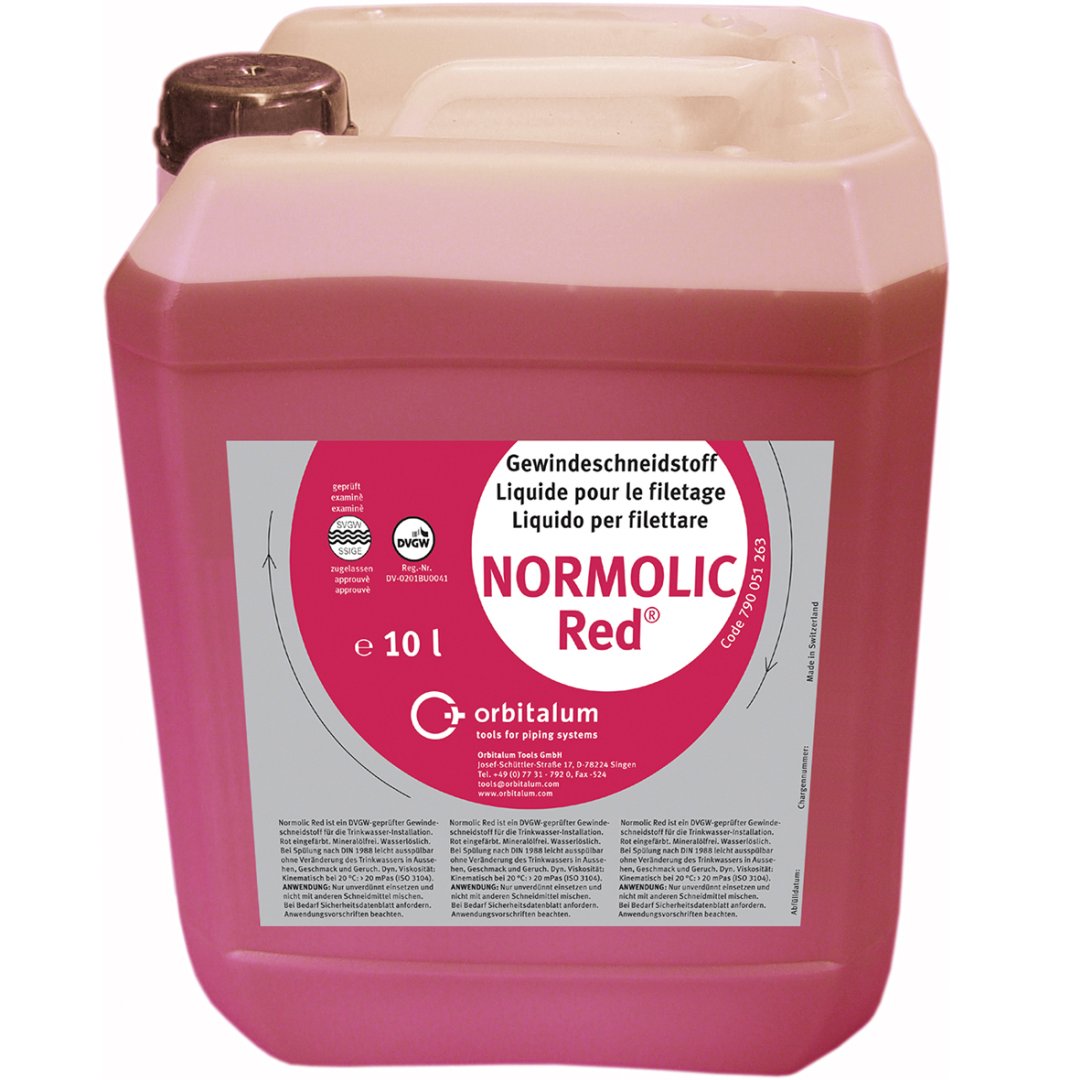

Alkatrészek korábbi típusokhoz

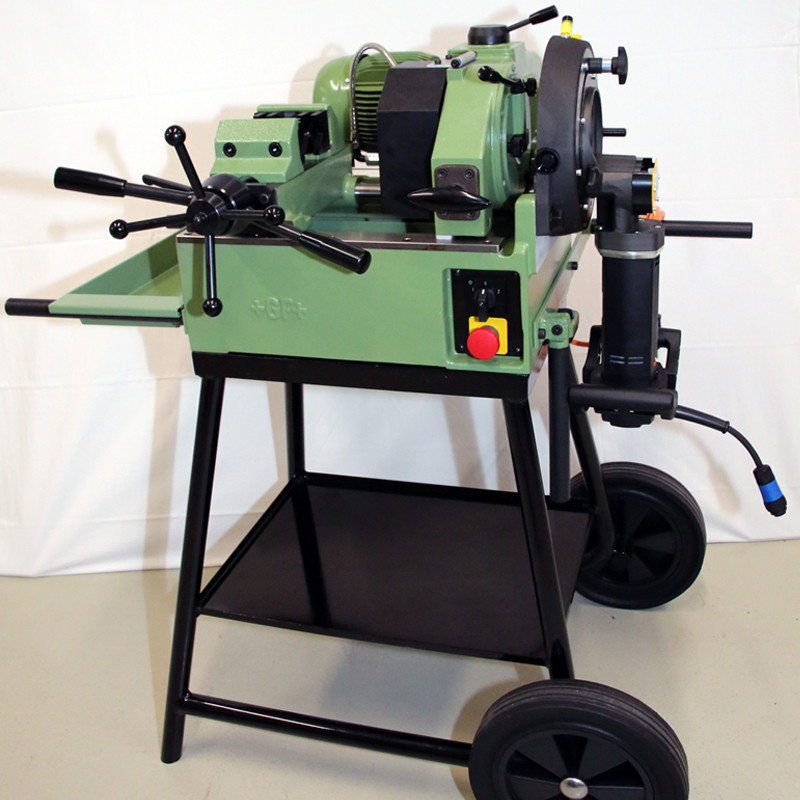

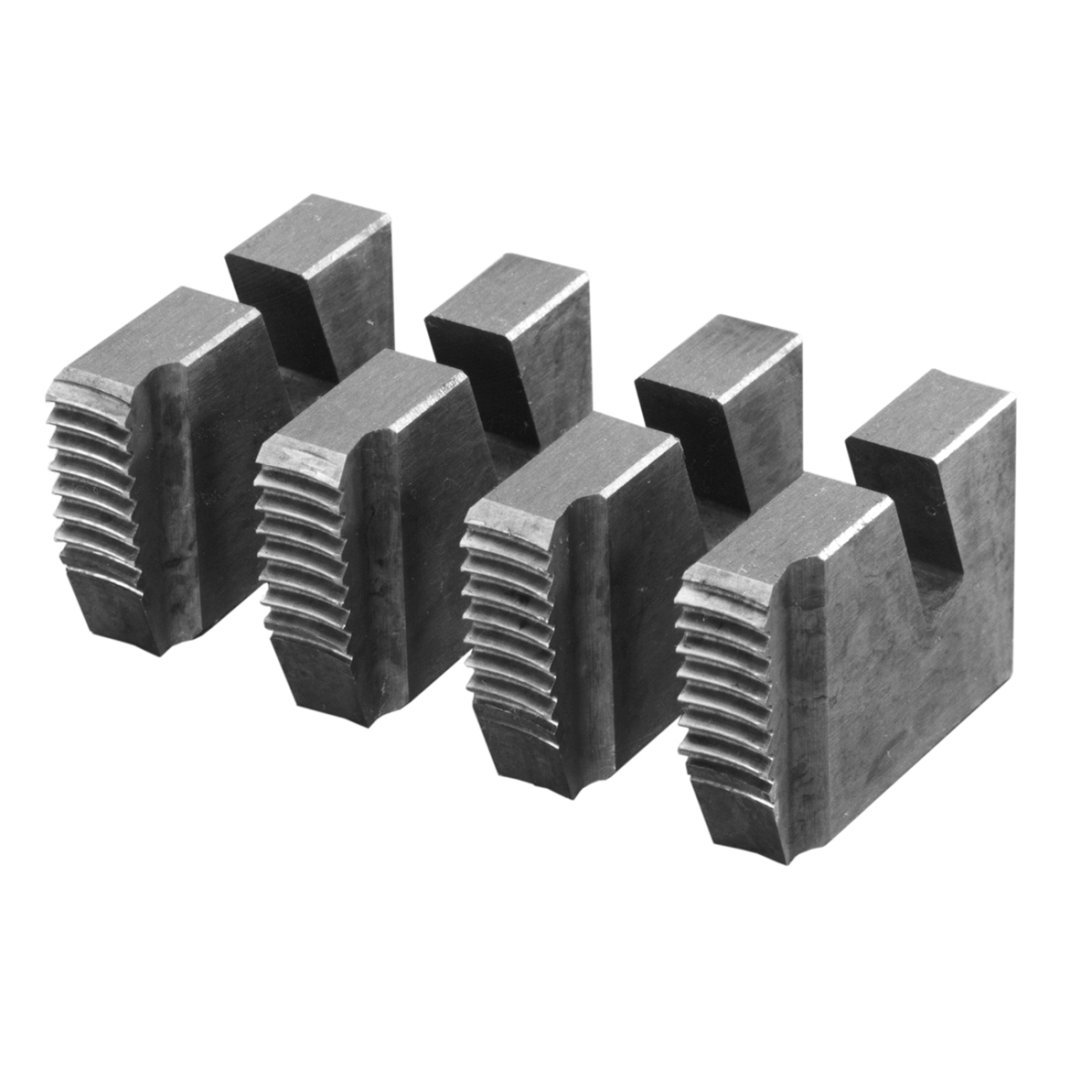

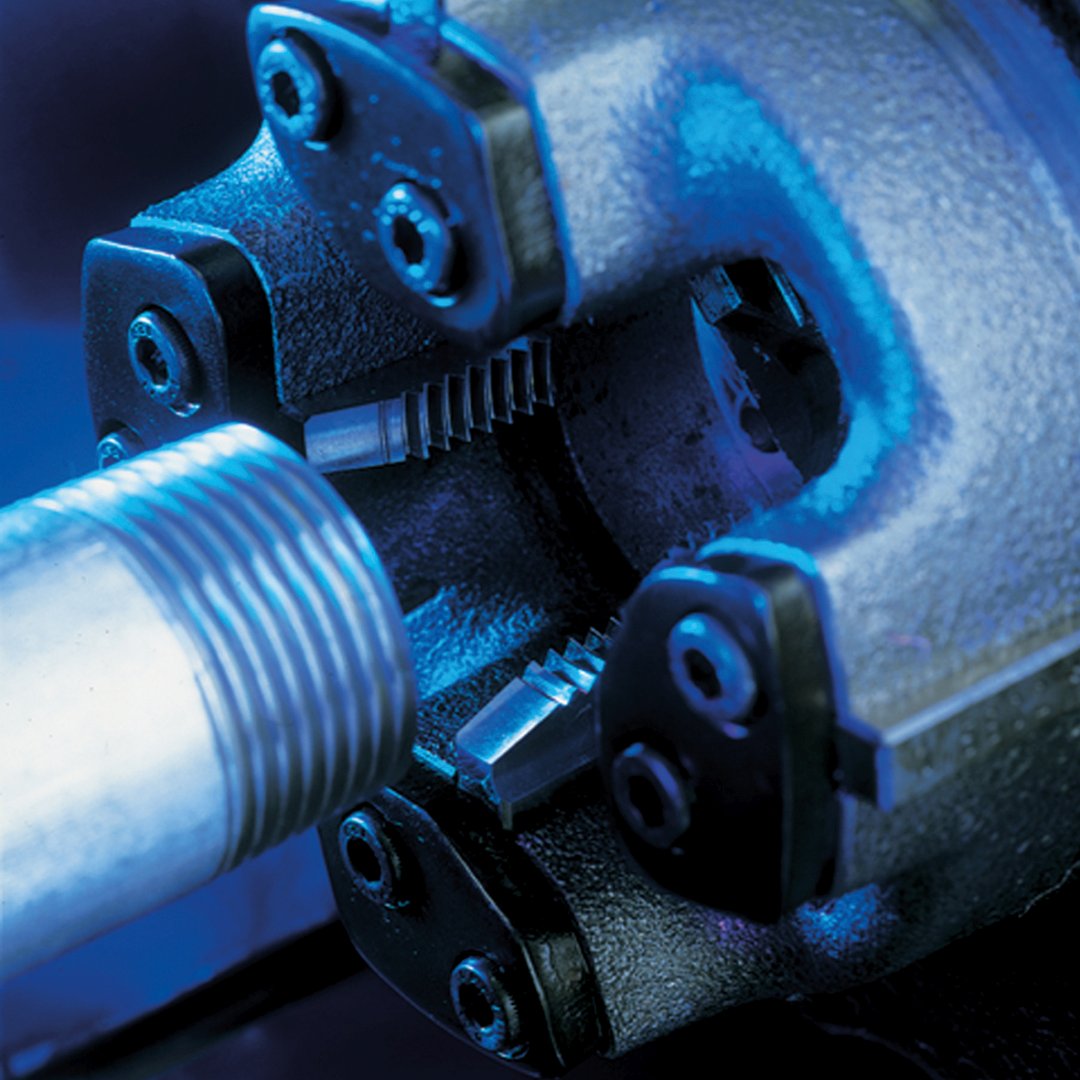

Cégünk kínálatában megtalálhatók a korábbi népszerű és elterjedt +GF+ fém csőszerelő szerszámok (LAM forrasztókészülékek, GTM2, TGA, KM2 menetvágók) gyári és utángyártott vagy felújított alkatrészei is.
